產品簡述

　　隨著地面通信技術的飛速發展，交換機的功能日益增加，通信終端設備的功能和靈活性也不斷得到提高，但在有些場合，如石油、化工、碼頭、煤場、發電廠輸煤系統等場合，環境噪音大，而且只需單方向發布廣播指令,普通自動電話機無法滿足這種要求。鑒于上述原因，啟東恒瑞防爆通訊電氣有限公司通過對現有通信終端設備的調研和多年來一直從事生產調度指揮通信系統和各種通信終端設備研究的技術經驗， 研制開發了適合地面各種環境條件需要的高性能、高可靠的SKCZ系列數字抗噪聲防爆程控擴音終端。

　　SKCZ-1數字抗噪聲防爆程控擴音終端特點:

　　SKCZ-1數字抗噪聲防爆程控擴音電話站是與交換機或調度機配套使用的擴音終端，彌補自動電話機無擴音功能的不足，該終端具有極佳的抗噪聲性能，特別適用于高噪聲場所如石油、化工、醫藥、軍工、煤礦、碼頭、發電廠等，作為調度擴音通信及報警通信終端使用。SKCZ-1數字抗噪聲防爆程控擴音終端裝置具有功放輸出端子，可外接揚聲器，特別適用于大型廣場使用。SKCZ-1數字抗噪聲防爆程控擴音終端裝置具有電源指示及擴音指示。
　　SKCZ-1數字抗噪聲防爆程控擴音終端擴音功率分別為10W、15W、35W三種規格。
　　SKCZ-1數字抗噪聲防爆程控擴音終端裝置使用條件:
　　溫 度： -30—+80℃
　　相對濕度： 不大于95%（+25℃）
　　大氣壓力： 86—106kPa
　　環境噪聲： 不大于120dB
　　主要技術參數和性能:
　　配接調度機或交換機的適應性:
　　　　a. 用戶線直流開路電壓： 44—64V
　　　　b. 用戶線直流饋電電流： 25—50mA
　　　　c. 鈴流電壓： 75±15V 25Hz±3Hz
　　　　d. 忙音信號
　　　　　　頻率： 450Hz±20Hz
　　　　　　斷續比： (0.3—0.4)s：(0.3—0.4)s
　　　　　　電平： -8 — -12dB
　　產品認證
　　防爆標志 Exd [ib]ⅡCT6
　　防爆合格證號 CE081468

　　機械指標
　　材質:鋁合金或者不銹鋼304
　　防護等級 IP65
　　單位重量 17Kg 運輸重量 20Kg
　　出線孔數量 4
　　出線孔螺紋規格G-1” 3個 、G-3/4 1個
　　安裝方式 壁裝

　　電氣指標
　　輸入電壓 : 220VAC 50/60Hz
　　輸入電壓范圍: ±10% 工作電流: ≤1A
　　功耗 : ＜150W 傳輸距離 : ≤10Km
　　擴音功率: 0~50W可選，單路或者雙路
　　音量調節： 10K電位器
　　降噪性能： 環境噪聲120dB以下話音清晰，背景噪音小
　　撥號鍵盤： 0~9數字鍵，3個功能鍵：、緊呼鍵、重?fù)苕I、掛斷鍵
　　狀態指示燈： 電源指示、運行指示、擴音指示

　　電氣連接
　　2芯電源電纜輸入 4芯電纜連接手柄和話站
　　1組2芯電話線輸入 1組2芯揚聲器電纜輸出

　　安裝方式：
　　室內、室外壁掛式安裝、 立柱式
　　安裝及使用說明

　　擴音裝置下方有四個防爆接線嘴，左一話路進線，左二電源進線，右二防爆揚聲器線輸出。右一時備用接線嘴。
　　安裝擴音裝置前，先檢查各主要性能是否正常，按照接線板對應的接線要求接線。檢查無誤后，蓋上腔體密封蓋，使其密封，
然后接通電源。被叫方話機手柄不摘，主叫振鈴三聲后，被叫話機擴音自動打開，開始擴音。被叫方摘機，雙方即可通話。

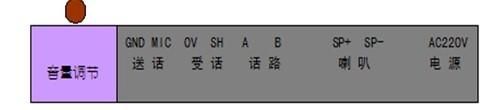

被叫方話機手柄不摘，主叫方掛機后，喇叭輸出忙音六聲后，擴音自動關閉。內部接線如下圖所示：

　　擴音功率調整

　　由另一用戶撥號呼叫該擴音裝置，振鈴或擴音擴播時，根據現場需要調節音量電位器( 在話機腔體內左下方)，可調整功放輸出功率。功率10W~35W可調（出廠調在25W）。
　　振鈴打開擴音次數調整： 出廠時已設定為三次
　　擴音裝置本身無任何操作，工作過程為：交換機或調度機向該裝置發送振鈴信號，擴音裝置接收該振鈴信號，并記錄振鈴次數，當振鈴次數達到設定次數后，擴音裝置自動打開擴音電路，呼叫用戶聽到“叮咚”提示音， 提示此時裝置處于擴音狀態，同時擴音指示燈亮。若在擴音時主叫掛機，擴音裝置得忙音，并通過對忙音信號的檢測來關斷擴音電路，使擴音裝置恢復等待狀態。
