? 同頻多基站-多移動臺組網，前所未有的無線圖傳靈活應用方式
? 雙向圖像、語音、數據多媒體通信能力
? 高清晰度的圖像傳輸
? 強大的系統調度與管理能力
? 保持出色的非視距傳輸能力

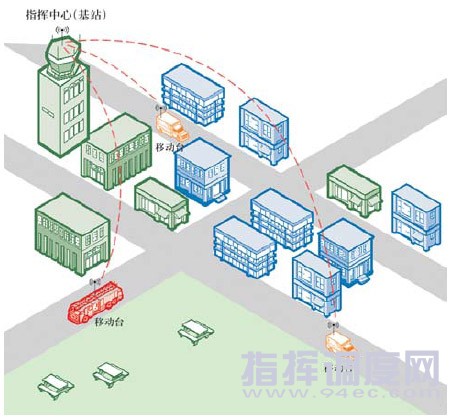

“JoMobile Net寬帶集群～同頻組網型無線圖傳與移動多媒體集群通信系統”是為滿足多個移動臺與基站之間的雙向?qū)拵ㄐ判枨蠖O(shè)計，適合要求高清晰度視頻傳輸、雙向語音和數據交互、移動臺數目多、無線環境復雜、覆蓋范圍大、通信質量有保障的特定行業應用。
“JoMobile Net寬帶集群系統”使一個基站可以對上百個移動臺進行管理，完成移動臺的注冊、呼叫、注銷；通過移動臺的GPS可實時顯示各在線移動臺的地理位置；根據業務請求分配通信帶寬；并允許多個移動臺同時與基站進行通信。
Net系統功能與特點
o 系統
? 單基站下最多可達255臺移動臺同時開機在線；
? GPS定位，動態顯示各移動臺地理位置信息；
? 支持前向和反向業務呼叫；
? 基站集中進行業務調度，按需分配帶寬資源。
o 業務
多路雙向數據或視頻，總帶寬1.2Mbps～4.2Mbps；
視頻分辨率CIF/HD1/D1/1080i，壓縮格式MPEG2/H.264；
下行語音：速率16kbps；
下行數據：最大速率1.18Mbps。
o 傳輸
TDD/TDMA
頻段：300MHz～1GHz，可根據要求定制；
信道帶寬：1.28/2.56/3.84MHz；
發射功率：100mW～4W；
接收靈敏度：-97dBm@2.56MHz；
單載波頻域均衡/RAKE分集；
TPC高效糾錯編碼；
多天線分集；
分布式高速信號處理；
通信距離：典型城市環境非視距8～15Km。
Net系統設備
車載移動臺 (JoMobile NT-VE4W)
車載移動臺 (JoMobile NT-VE10W)
單兵移動臺(JoMobile NT-BX)
系統基站(JoMobile NT-BS)
.jpg)
Net系統技術參數
|
項目 |
中心站性能指標 |
遠端站性能指標 |
| 中心頻率 | 300MHz～800MHz可定制，1MHz步進可調 | |
| 載波帶寬 | 1.28MHz～3.84MHz可選 | |
| 勤務語音 | 16Kbps (雙向雙工 ) | |
| 上行數據 （圖像，數據） |
2.8Mbps～600Kbps (@2.56MHz) 4.2Mbps～1.6Mbps (@3.84MHz) |
|
| 下行數據 （圖像，數據） |
28kbps～960Kbps (@2.56MHz) 50kbps～1.2Mbps (@3.84MHz) |
|
| 發射功率 | 2～4W（33～36dBm）連續可調 | 2W/10W |
| 接收靈敏度 | <-98dBm@BER1e-6@2.56MHz | <-104dBm@BER1e-6@2.56MHz |
| 音頻 | 1路下行16kbps廣播，1路選呼上行語音，支持PTT通話 | |
| 視頻 | MPEG2/H.264 | |
| 數據 | 3.84MHz帶寬下，最高1路下行1.1Mbps廣播數據，4.2Mbps可分配上行數據帶寬 | |
| 圖像質量 | CIF/HD1/ D1/1080i | |
| 設備功耗 | <160W | <25W |
| 天線接口 | N型×2 | N型 |
| 音視頻接口 | 蓮花/RJ45/3.5mm插座 | 3.5mm插座/BNC/藍牙耳機 |
| 設備體積 | 標準19英寸機箱（3U） | 10W車載遠端站：標準19英寸機箱（1U） 4W車載遠端站：192mm×178mm×50mm 背負式遠端站：210mm×194mm×50mm |
| 設備重量 | 12KG | 10W車載遠端站：1.8KG 4W車載遠端站：1.3KG 背負式遠端站：1.5KG |
| 工作溫度 | 0o～55oC | |
| 儲存溫度 | -20o～75oC | |

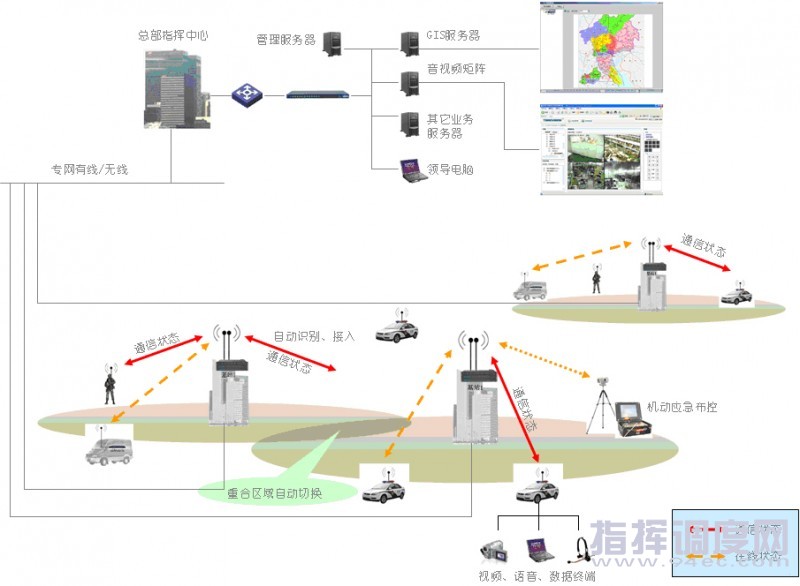

Net系統解決方案
整個系統采用多中心站組網以及車載中繼方式，實現對各種突發事件進行及時的全面立體應急監控，從而提高各部門的快速反應能力。
系統中主要包含覆蓋城市區域的JoMobile Net分布式同頻基站和JoMobile Net車載遠端，結合現場圖像采集設備、中心站圖像監控設備、調度平臺等組成一個完整的“同頻警用寬帶集群系統”。
本系統可支持數百個遠端協同工作，遠端可跨區自動切換；鏈路支持上下行的圖像、語音、數據的傳輸，可構成功能強大、應用靈活、管理方便的工作平臺。
Net系統應用案例
JoMobile Net已在上海世博會安保、廣州亞運會安保、西北某地反恐、野戰部隊大型通信指揮車等重大項目中得到成功應用，這兩個實際案例都是“特戰小分隊類型”的多遠端工作模式：
? 指揮車裝備Net中心站，支持4～7個遠端同時工作；
? 單兵攜帶便攜式JoMobile Net遠端站和圖像采集設備；
? 整個系統在同一個頻點下工作；
? 指揮車可與任意一個單兵遠端建立多媒體通信鏈路；
? 在GIS上可顯示全部遠端的地理位置和狀態；
? ……
