HD系統概述

　　JoMobile HD系列無線圖像傳輸系統采用了多項現代移動通信技術，主要包括頻域均衡技術（SC-FDE）、乘積碼編譯技術（TPC）以及多種空間及時間分集技術，使JoMobile HD系統具有接收能力強、頻譜效率高、覆蓋范圍廣、抗衰落能力強、繞射能力強等優點。

　　JoMobile HD系統能夠在高速移動中、在有遮擋條件下、實現D1畫質高清晰度的實時圖像傳輸，在一般城市條件下，車載發射機可以傳輸10～30公里，單兵發射機可以傳輸2～5公里。

超高頻譜效率	2.67MHz/2MHz/1.2MHz帶寬，可實現3.5Mbps/2.6Mbps/1.5Mbps傳輸速率
支持多路接收模式	一臺接收機可支持2路獨立視頻傳輸
軟件無線電體制	可支持頻譜掃描，系統可實現低成本擴展
兼容多種視頻格式	兼容H.264、MPEG2視頻格式；支持?jǐn)?shù)字視頻、模擬視頻同時輸出，利于網絡傳輸
傳輸加密	128位AES擾碼加密，避免非法接收

　　HD系統：系統設備

HD Mini微型發射機（新產品） （型號：JoMobile HD-Mini）	HD-HS手持式發射機 （型號：JoMobile HD-HS）
HD-BP單兵背負式發射機 （型號：JoMobile HD-BX）	HD-VE車載式發射機 （型號：JoMobile HD-VE）
HD-BS單路接收機 （型號：JoMobile HD-BS)	HD-BSM2雙路/四路寬帶接收機 （型號：JoMobile HD-BSM2/4）
HD-BS Mini接收機 （型號：JoMobile HD-MiniBS）	HD-BSDT便攜式接收機 （型號：JoMobile HD-BSDT）

　　HD系統技術參數

技術參數
工作頻率	300～400MHz，600～800MHz，1MHz步進可調
信道帶寬	2MHz/4MHz/8MHz
發射功率	30～46dBm，1dBm可調
調制方式	SC-FDE/QPSK
編譯碼方式	TPC高效編譯碼
視頻格式	MPEG2/H.264
性能指標
數據帶寬	350Kbps-6Mbps可調
接收機靈敏度	-102dBm/-99dBm/-98dBm
移動條件	在時速300km/h條件下，保持穩定傳輸
整機功耗	接收機：≤60W  車載發射機：≤80W  單兵發射機：≤30W  手持發射機：≤15W  Mini發射機：≤5W
接口
音視頻接口	接收機模擬視頻輸出接口：BNC×3  接收機數字視頻輸出接口：RJ45  發射機音視頻輸入接口：3.5mm插座
控制接口	接收機：RS232  發射機：MiniUSB
天線接口	接收機：N型×2  車載發射機：N型  單兵發射機：UHF  手持發射機：SMA  Mini發射機：SMA
物理指標
設備體積	接收機：1U19英寸機箱  車載發射機：1U標準19英寸機箱  背負發射機：260mm×200mm×65mm（含電池）  手持發射機：80mm×135mm×40mm（含電池）  Mini發射機：30mm×80mm×9mm（不含電池）
設備重量	接收機：≤3.5KG  車載發射機：≤3.5KG  單兵發射機：≤3.0KG（含電池）  手持發射機：≤0.25KG（含電池）
工作溫度	-20oC～55oC
存儲溫度	-40oC～85oC

　　
　　HD系統解決方案

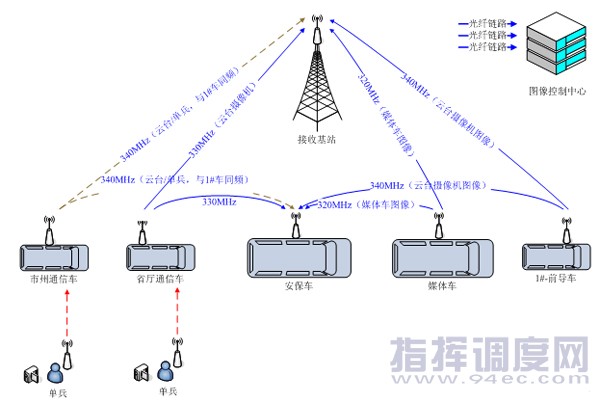

　　重大活動安保解決方案

　　我們根據國內重大活動的通信保障實際需求，提出采用JoMobile HD系統，多基站、多點覆蓋重大活動全程的解決方案。 　　整個系統采取設置沿途基站、以裝備多頻點車載發射機為主、裝備應急單兵發射機為輔的方式，實現對重大活動全過程、全角度覆蓋。

　　HD系統應用案例

　　省際覆蓋應用案例

　　久華信成功實施了國內兩個全省無線圖像傳輸覆蓋項目。這兩個項目也是截至目前僅有的兩個全省覆蓋項目——JoMobile HD系統一直配備到縣屬公安通信部門，并通過公安三級網匯接到省級指揮中心。

　　某省無線圖傳系統，需要在移動、非視距的條件下，將各縣市、地州車輛現場采集的語音、圖像，實時傳輸?shù)礁骷壷笓]中心，實現高清圖像播放、錄制等功能，為突發應急事件的指揮提供幫助。整個系統的核心是數字傳輸系統，包括兩個部分：
　?。?） 以JoMobile系統為主設備的無線圖傳系統；
　?。?） 基于公安IP專網的有線圖像傳輸系統。

　　在某省十余個個州、地、市公安局各配置車載無線圖傳設備一套，每套包含有固定圖像接收站和車載移動圖像發射站；在某省十余個個州、地、市公安局，公安廳和部分縣公安局配備點對點的微波鏈路設備和延伸基站設備各一套接入州、地級公安局，擴大對所轄區域的覆蓋；在近百個個縣（市）、分局級公安局各配置無線圖傳設備一套。實現各地州和縣市級公安局對所轄區域移動圖像采集覆蓋。在部分地區、部分縣配置便攜式單兵圖傳和密拍單兵圖傳設備。
