SD系統概述

　　 JoMobile SD雙向雙工系統具有在一個無線載波鏈路上、在高速移動中實現圖像、語音、數據的實時、同步、雙向通信傳輸能力。

　　JoMobile SD系統具有以下功能和特點：
　　-- 雙向語音、圖像、數據傳輸；
　　-- 雙向共享2Mbps帶寬；
　　-- 以太透傳方式，滿足多種業務應用；
　　-- 可與GPS、反向控制、語音網關等相關系統無縫集成...

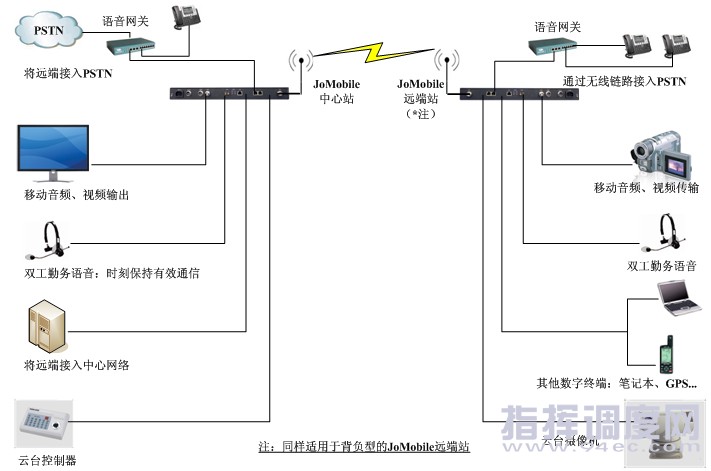

　　 JoMobile SD系統自2005年推出以來，除性能穩定、傳輸距離優于常見無線圖傳系統（具有丟包重傳機制）外，其可融合所有以太業務的特性，使其具有不可替代的性能優勢。下圖即顯示出其豐富的業務功能。

　　SD系統設備

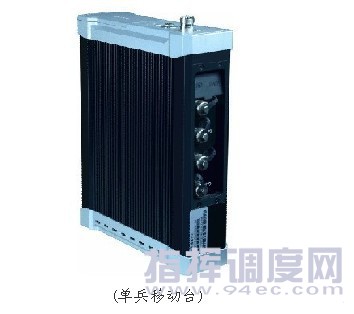

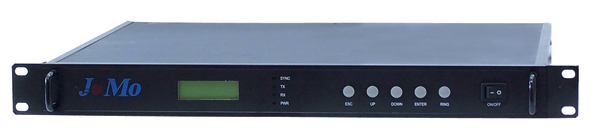

　　 JoMobile SD設備有機架式基站、車載移動臺和單兵移動臺幾種形式。
　　SD系統技術參數

傳輸特性
工作頻率	300～400MHz
信道帶寬	4MHz
發射功率	2W/4W/10W/20W
雙工方式	TDD
調制方式	QPSK
糾錯編碼	Turbo碼糾錯，ARQ重傳
視頻編碼	MPEG4/H.264
調度音頻	G.728
IP業務	支持G.711、G.729、ITU-T、G.723.1等音頻編碼方式
性能指標
數據帶寬	2Mbps（雙向共享峰值帶寬）
接收靈敏度	-100dBm

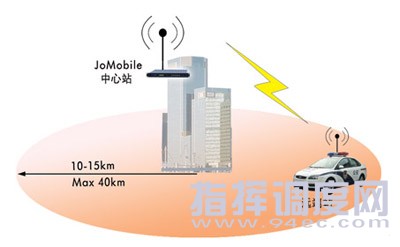

覆蓋范圍	典型城市環境可覆蓋25公里半徑的有阻擋范圍
移動性能	實際應用中，可滿足500KM/H以上移動速度下的穩定傳輸
整機功耗	<30W
傳輸延時	<10ms
接口
數據接口	機架設備：RJ45  背負設備：8芯航插
視頻接口	BNC-75-KY
調度音頻接口	AV-8
背景音音頻接口	AV-8
電源接口	AC220/DC12
天線接口	機架設備：N-50-KY  背負設備：UHF
物理指標
外型尺寸	機架式設備：1U標準機箱（430×350×45）  背負式設備：316×200×70（含電池）
設備重量	機架式設備：3KG  背負式設備：3.5KG（含電池）
工作溫度	-20oC～55oC
存儲溫度	-40oC～65oC

　　SD系統傳輸解決方案

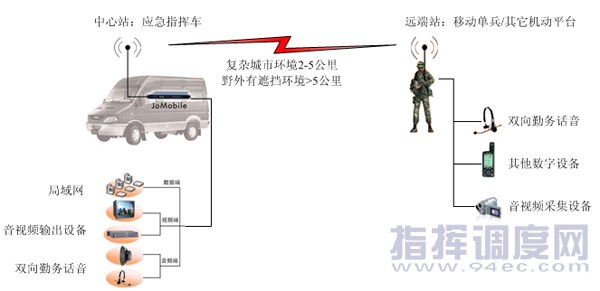

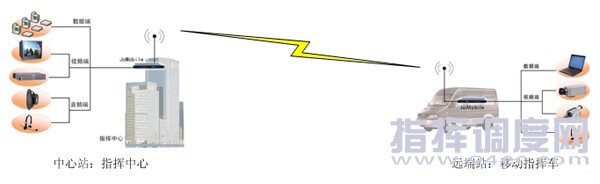

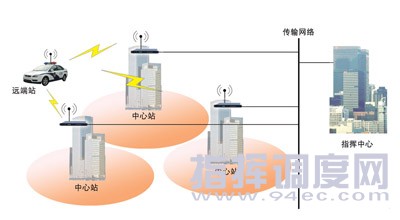

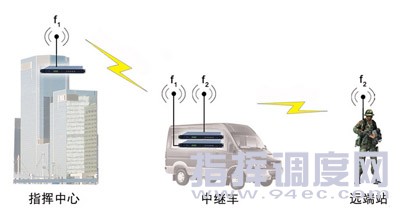

　　JoMobile SD可以滿足多種復雜的業務需求：它可以實現“點對點傳輸”、“中繼傳輸”、“多中心切換”、“多遠端切換”等各種工作模式。 　　以上即是最常見的“點對點”傳輸模式，載體平臺可以是車輛、飛機、船舶乃至多種無人平臺。 　　這是SD系統的中繼傳輸模式。 　　JoMobile SD的通道切換方式可以滿足“單中心-多遠端模式”和“多中心-單遠端漫游模式”。一臺SD設備最多可設置16個通道，與16臺設備實現輪巡通信。

　　SD系統應用案例

　　 JoMobile SD系統在國內，已經擁有全國性覆蓋項目、省際覆蓋項目、城市級覆蓋項目等，用戶甚至包括街道辦事處級別的各種應用，體現了久華信產品的先進性和廣泛適應性。目前已有超過500套JoMobile SD系統投入應用。

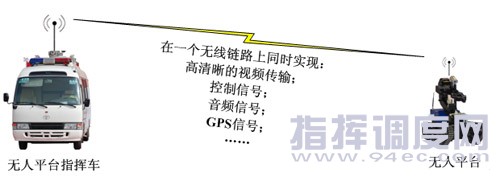

　　應用案例——JoMobile SD系統用于無人平臺
　　
　　久華信利用SD系統，對無人平臺在一個傳輸鏈路上實現：
　　• 遠距離視頻傳輸；
　　• 反向控制無人平臺；
　　• 傳輸雙向音頻信號；
　　• 接收無人平臺GPS 信號。
