概 述

　　IMS視頻監控系統以網絡為依托，以數字視頻的壓縮、傳輸、存儲和播放為核心，以智能實用的圖像分析為特色，是一個結合現代視頻技術、網絡通訊技術、計算機控制技術、流媒體傳輸技術的綜合解決方案，并提供強大的、靈活的組網和應用能力。

　　系統采用目前最新的H.264多媒體應用標準，在基于視頻內容編碼等技術的基礎上，支持VBR和CBR模式，實現網絡傳輸?shù)臅r(shí)延控制、差錯控制和網絡帶寬的自適應調整，提供極低帶寬和可變輸出碼率（10Kbit/s到2Mbit/s）的條件下提供盡可能好的圖像質量，通過實現組播技術和QoS技術增強了傳統IP網上的多點通信模式。

　　IMS視頻監控系統可廣泛應用在石油、石化、治金、煤礦、電信、政府、電力、鐵路、軍隊等行業的網絡監控管理系統，其上集環境動力監控、圖像監控、設備遠程監控與維護管理等多種功能為一體，對其它廠家的監測系統具有兼容能力可納入統一平臺維護管理。

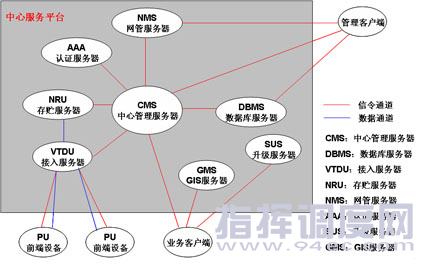

　　系統架構：

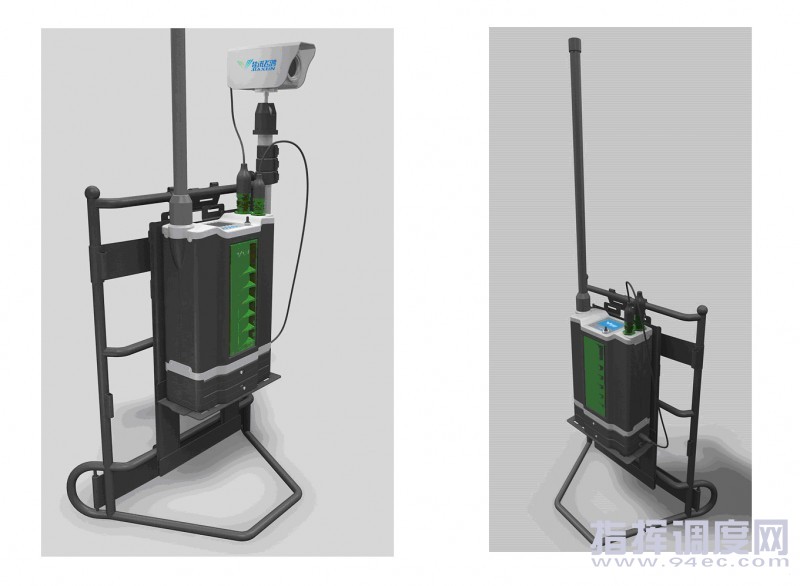

                                                           （注：產品外觀以實際產品為準）

　　功 能

　　實時監看和控制

　　支持BS和CS架構，支持節點樹導航模式和電子地圖導航模式；

　　多屏顯示：監控圖像可以按照1/4/6/8/9/16畫面同屏幕顯示現場圖像。多路及任選一路圖像均可全屏顯示；

　　輪巡監視：系統具備視頻間自動巡視功能，在自由設定的時間間隔內對部分或全部前端監控點進行圖像巡查，參與巡查對象順序可以任意選定；

　　音頻交互：系統可支持中心調度中心與前端交互點的點對點語音對講功能，對于同類前端設備支持點對多點的語音廣播；

　　電視墻：可接大屏幕投影設備，中心還可提供數字矩陣，可將前端視頻壓縮圖像還原成模擬信號，輸出到中心監控室的電視墻上（目前只支持1種前端）；

　　遠程控制：支持鏡頭的光圈、變焦、聚焦三可變控制、預制位跳轉；支持云臺的全方位控制；支持對PELCO、PHILIPS等矩陣的遠程控制；

　　可對所需要的監控圖像進行單幀抓拍并進行打??；

　　可對圖像進行亮度，對比度，色彩，飽和度的設置；

　　能自動疊加攝像機名稱、時間字符；

　　系統鎖定: 防止非管理人員接觸監視信息。

　　資料存儲和回放

　　設立系統級圖像存儲數據庫，具有不斷擴容的能力；

　　整個系統中包含的所有視音頻數據、報警數據和其它用戶數據在服務器的數據庫均記錄有它們的索引信息，用戶可以按時間，地點，攝像機編號等信息查詢到所有對他授權的數據信息，并且服務器會自動將用戶的請求重定向到物理存放數據文件設備進行流方式點播。全方位滿足各級管理人員對監控信息的觀看需求；

　　錄像策略：系統提供定時錄像、報警錄像、手動錄像三種錄像策略；

　　存儲策略：提供本地存儲及遠程服務器存儲，并可設定文件保存時間和最小磁盤剩余空間，如保存時間到期或可用磁盤空間小于最小剩余空間則按時間順序自動循環覆蓋；

　　錄像檢索：錄像記錄可在所有監控終端上以具檢索權限的用戶名登錄后進行檢索，并可根據不同查詢條件如日期、監控地點和報警類型等檢索錄像記錄；

　　錄像回放：檢索到的圖像記錄可以實際尺寸或全屏方式回放，播放速度可以按照正常、快速、慢速回放、單幀步進；

　　圖像抓拍：可對任意一路直播視頻進行圖像抓拍；

　　用戶可遠程以流媒體方式點播服務器上查詢出來的視頻文件，也可以把視頻文件下載到本地。

　　報警處理

　　報警類型：支持視頻遮擋報警、視頻信號丟失報警、視頻移動偵測報警、設備故障報警等報警；支持紅外、震動、遙感、溫控、門禁等多種外接開關量和模擬量報警信號；

　　本地報警聯動：報警本地錄制、本地報警輸出、報警聯動快球預制位；

　　總控報警聯動：報警彈出報警查詢窗口、報警彈出電子地圖、報警顯示前端機對應視頻、聲音提示、短信提示；

　　服務器報警聯動：服務器按照用戶配置的規則實現跨設備的聯動，報警觸發錄像，報警信息存入數據庫；

　　布防：可選擇接收?qǐng)?bào)警的時間段，布防時間段之外的報警將不予響應；
　　
　　接警處理：可分成接警、核警、處警流程；處理報警同時查看現場視頻、電子地圖以及即時與前端語音對講；處理報警同時填入報警詳細原因及處理方式，便于以后查對；對于故障報警信息可以設置處理期限，限定前端人員在該期限內解決故障；

　　報警查詢：可對歷史報警信息進行查詢，對于有報警觸發錄像的可以回放報警時刻錄像。

　　報警業務關聯：可對視頻相關報警及開關量報警關聯成對應業務（系統故障事件警、軟件故障警、設備故障警、網絡故障警、火警、盜警、劫警等），實現一種設備根據需要而報告不同類型的警情信息，各客戶端可以選擇接收不同業務類型的報警。

　　電子地圖

　　支持MapInfo矢量電子地圖，支持無級放大；

　　支持全景圖（鷹眼圖）功能，全景圖中顯示整個地圖，在顯示窗口中顯示局部區域放大圖；在全景圖中點擊某個位置，在顯示窗口中自動顯示以該位置為中心的局部放大圖；在全景圖中框選某個區域，在顯示窗口中自動顯示框選區域的局部放大圖；

　　支持地圖的放大、縮小、漫游、圖層選擇；

　　可在地圖上添加攝像頭、報警設備，在地圖上選擇攝像頭可以觀看實時圖像；發生報警信息，可在地圖中自動定位報警設備并閃爍提示。

　　用戶管理

　　對用戶和客戶進行統一編碼，實現對用戶跨域的資源配置，使用戶有機會使用異域節點資源；

　　采取客戶到用戶的管理方案，即用戶屬于客戶，客戶是一個集體，用戶是客戶的一個個體，根據用戶所屬的客戶進行分組管理；

　　采取角色到用戶的授權方案，即用戶可以被授予一個或多個角色，用戶的角色權限集合構成用戶的默認權限；

　　超級管理員（即系統默認管理員）可以管理系統的全部資源擁有所用用戶權限及節點權限；

　管理員只能創建自己權限范圍內的角色，并且只能授予自己權限范圍內的權限給其它用戶；

　　角色分為“用戶角色”和“授權角色”；用戶角色是用戶自己在使用系統資源時的權限集合描述，授權角色是用戶在操作和權限配置相關的系統對象時的使用權限描述；

　　支持按用戶角色權限對節點授權和對用戶節點權限進行微調；

　　記錄用戶在系統中進行的所有操作，如添加節點，修改用戶，節點授權等，并實時報告給管理服務器；

　　管理客戶受理信息，實現開戶、開通、變更、銷戶、凍結、解凍等；

　　根據用戶的繳費信息，實時凍結，解凍用戶。

　　設備管理

　　設備主要分為前端設備和平臺設備兩大類：前端設備主要是攝像頭，報警開關等數據采集設備，平臺設備主要是接入服務器、網絡存儲服務器等；

　　對設備進行了唯一編碼，可以實現異域設備之間的互聯互通；

　　前端設備根據需要?jiǎng)澐纸o客戶使用，同一個端設備可以同時被多個客戶擁有，可以同時被多個用戶使用；

　　可以在線對遠程設備進行配置、重啟等管理操作；

　　實時顯示前端設備的在線狀態、報警信息等設備狀況；

　　可以對節點進行聯動配置，一個節點的報警信息可以觸發附近其它相關節點的聯動動作，對警情進行多角度監控。

　　系統管理

　　實現了對平臺設備的運行信息、實時事件、故障日志、操作日志、配置日志、安全日志、設備性能日志記錄和查詢；

　　提供系統操作日志的管理，日志分為：應用日志、系統操作日志、告警日志等；

　　實現對系統設備、網絡等故障信息的維護管理；

　　支持平臺互通功能，實現互通平臺之間的平臺信息的注冊，平臺間設備共享管理，提供被異域平臺可訪問設備的共享，支持異域設備的控制，支持異域設備的參數設置/查詢功能，支持異域平臺錄像控制/遠程檢索回放功能，支持異域視頻訪問功能；

　　支持分級管理權限機制，不同級別給予不同的操作及管理權限；

　　提供設備的軟件版本信息，能夠提供設備硬件和軟件版本信息，對遠端的網絡硬件設備支持遠程軟件版本和配置文件的升級；
　
　　提供業務的統計報表功能；

　　實現錄像的策略管理：定時刪除、額定空間的循環覆蓋等。

　　特 點

　　系統包含中心管理服務器、數據庫服務器、流媒體服務器（多臺）、網絡存儲服務器（多臺）；

　　所有服務器操作系統是Linux或Unix系統；

　　中心管理服務器、數據庫服務器能夠支持雙機熱備；

　　視頻分辨率支持D1（720×576）、4CIF（704×576）、DCIF（528×432）、CIF（352×288）、QCIF（176×144）；

　　系統支持10萬用戶，最大在線用戶數2000，并發登陸用戶數800；

　　系統支持32個流媒體服務器和網絡存儲服務器，每個流媒體服務器可同時轉發1000路CIF視頻流或300路D1視頻流，每個網絡存儲服務器可以同時存儲500路CIF視頻流或200路D1視頻流；

　　認證子系統客戶登錄處理延時：?jiǎn)斡脩舻卿浭聞?wù)響應時間<0.1秒，最大在線用戶數2000；

　　分發子系統視頻請求響應延時：?jiǎn)斡脩粢曨l請求響應時間<0.1秒，最大轉發視頻數2000。
