HD1080PYA功能介紹

　　HD1080PYA 無線高清圖像實時傳輸系統，是我公司生產的廣播級高清晰的圖像實時傳輸系統。采用當前領先的COFDM調制技術，有相對窄的空中帶寬（1.5/2/4/6/7/8MHz）和很強的抗多徑干擾能力，克服模擬技術和常規調制技術下圖像傳輸多徑反射及遮擋所帶來的困擾，實現在高速運動中拍攝并實時非視距傳輸高質量圖像，特別適合于復雜環境下使用；視音頻編碼采用H.264/MPEG-2標準，清晰度達到1080P/I高清分辨率（1920*1080兼容720P、480P及標清），支持數字接口及模擬接口；有數字視音頻SDI、HDMI輸入接口；有模擬視音頻接口CVBS復合輸入。具有畫質清晰、色彩亮麗、圖像流暢的特點。

應用范圍

　　主應用于廣電轉播、廣電直播等方面；在廣播領域、體育轉播、社會新聞、空中實況、演播室、登山探險有著不可替代的地位。

　　可應用于公安、消防、 交警、人防應急、城管執法、環保監控、三防應急、水利防汛、電力搶險、鐵路搶險、海事執法、海監巡查、海關邊防、碼頭監控、森林防火、油田防盜、軍事偵察、電視轉播等. 適合城區、海上、山地等多種復雜環境中高質量圖像的實時移動傳輸。

　　產品特點
　　
　　適合高速數據傳輸，速率一般大于 4M bps ，滿足高質量視音頻的傳輸 。高質量的視音頻除對攝像機的要求外，對編碼流、信道速率要求十分高。

　　COFDM 技術每個子載波可以選擇 QPSK 、 16QAM 、 64QAM 、4 QAM 等高速調制，合成后的信道速率一般均大于4M bps 。因此，可以傳輸 H.264/MPEG-2 中 4:2:0 、 4:2:2 等高質量編解碼，接收端圖像分辨率可高達1920*1080并往下兼容 ，滿足后期分析、存儲、編輯等要求。

　　COFDM抗電磁干擾性能

　　對抗頻率選擇性衰落或窄帶干擾及信號波形間的干擾性能優越，通過各個子載波的聯合編碼，具有很強的抗衰落能力。在單載波系統中（如數字微波，擴頻微波等），單個衰落或干擾能夠?qū)е抡麄€通信鏈路失敗，但是在多載波 COFDM 系統中，僅僅有很小一部分子載波會受到干擾，并且這些子信道還可以采用糾錯碼來進行糾錯，確保傳輸?shù)牡驼`碼率。COFDM技術對克服反射（多路徑干擾），克服運動多普勒效應和對抗各種干擾有著優秀的表現，因此它能在高速相對運動中可靠傳輸。

　　信道利用率很高

　　這一點在頻譜資源有限的無線環境中尤為重要；當子載波個數很大時，系統的頻譜利用率趨于 2Baud/Hz 。

　　單兵設備應用形式

　　適用于單兵～車、單兵～指揮中心。由于設備功率小，工作人員可單兵背負式進行現場小范圍移動式高清晰圖像傳輸，視距下可傳輸60公里。

　　產品特性

　　工作頻段可在170MHz～900MHz可調

　　豐富視音頻接口：數字SDI、HDMI接口及模擬CVBS復合輸入

　　高質量的數字視頻處理及H.264/MPEG-2視頻編解碼，高清畫質

　　極短的編碼延時，端到端為200毫秒

　　高速移動及多徑干擾下可穩定傳輸圖像、語音

　　強大的NLOS非視距傳輸能力

　　具有空間分集接收能力

　　具有加密功能

　　發射功率(1～5W連續可調)

　　根據客戶要求，各種形式可定制

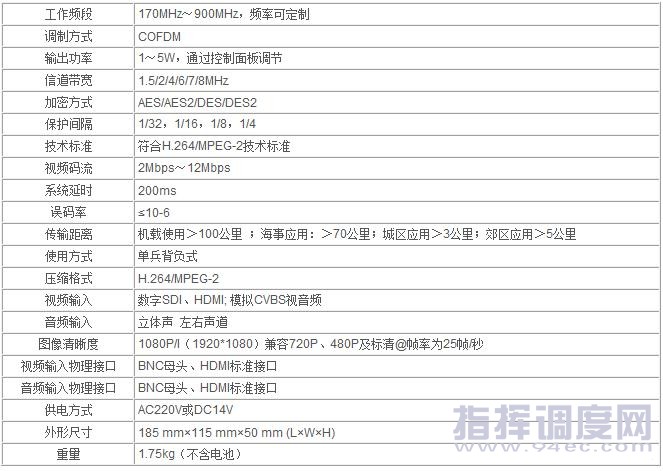

　　HD1080PYA高清無線圖像傳輸設備發射機參數
