一、前言
城市軌道交通領域配備了大量的安檢設備，這些安檢設備普遍沒有聯網，安檢數據也無集成，安檢工作無法做到集中監管，對安檢事件的處置手段比較落后，處置效率低下。從用戶需求和技術發展角度，未來軌道交通領域部署安檢集成管理系統實現全路安檢監控會是主流趨勢。利用聯網集成技術等成熟的新技術，研發并應用城市軌道交通安檢信息系統，實現了：1、多種安檢設備的集成化；2、安檢信息在各環節的實時聯動；3、安檢工作監管的集中化、實時化、自動化和智能化；4、為后續智能分析和大數據分析奠定了基礎。
二、政策依據
《中華人民共和國反恐怖主義法》相關內容為"大型活動承辦單位以及重點目標的管理單位應當依照規定，對進入大型活動場所、機場、城市軌道交通站等重點目標的人員、物品和交通工具進行安全檢查"。
住房和城鄉建設部制定了《城市軌道交通公共安全防范系統工程技術規范》（GB51151-2016），第4.2.3"城市軌道交通公共安全技術防范系統的各子系統應集合成為一個整體，兵營有獨立的安防檢測平臺統一進行管理"。
國務院辦公廳印發了《國務院辦公廳關于保障城市軌道交通安全運行的意見》（國辦發〔2018〕13）。
三、需求分析
目前城市軌道交通安檢基本上是都是單機使用，沒有互聯互通，在安檢包含的所有要素只進行了部分信息的記錄，由于沒有聯網，所記錄信息的關聯查詢難度大。在安檢過程中發生需要應急處置的事件，現場信息不能全面的傳送到?jīng)Q策者手中。城市客運安檢信息系統解決了安檢信息孤島的問題，為管理安檢工作、人員、設備提供了手段。并未突發事件的處理提供了有效的通訊手段。
四、方案內容
1．方案概況
城市軌道交通安檢信息系統采用最新的互聯網集成技術，對安檢過程中的全要素（包括：行李、乘客、安檢員、現場環境、安檢設備等）實施自動化監管；能將安檢點現場的報警信息及時與監控中心及公安系統聯動，并能夠?qū)Π矙z過程中發生的安檢事件進行綜合管理和有效的應急處置；系統集成了各種安檢設備運行數據與工作狀態；能對安檢員疲勞狀態、安檢現場視頻進行監督；能執行安檢員排班、考勤管理；能對安檢數據進行查詢與統計。
圖1系統架構
2．方案功能模塊
1)現場監控
在城市軌道交通監控中心遠程實時監控城市軌道交通站各安檢點相關信息。包括功能：a.X光機圖像監控：實時監控X光機圖像信息；b.現場視頻監控：實時監控安檢點出入口視頻、安檢點視頻；c.人（包）數監控：實時監控不同時間段人數和包；d.設備裝備監控：實時顯示各安檢點聯網的x光機、炸藥探測器、液態物品檢測儀等安檢設備的狀態；e.人員工作狀態監控：基于"人臉檢測"和"面部特征分析"技術，實時查看分析工作人員疲勞狀態，對于處于疲勞狀態的安檢員進行語音提醒。
2)應急處置

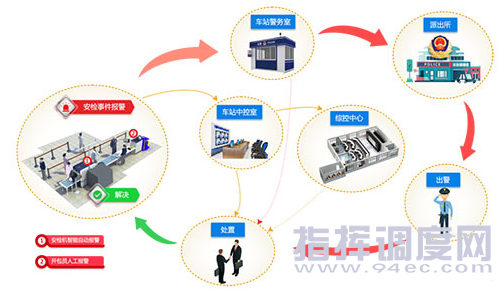

圖2應急處置示意圖
在安檢點產生報警信息時提供一整套的應急處置方案，實現報警信息發布、上傳指揮中心、實現報警后應急處置方案可視化顯示，實現對現場的指揮、疏散，對全過程的指引、監控、管理，同時聯動公安機關進行相應的配合處理，提高應急事件的處置效率。功能包括：a.一鍵報警：在安檢過程發生突發事件時，將警情信息一鍵操作，及時上傳到城市軌道交通監控中心和值班民警；b.綜合顯示：在地圖上疊加顯示突發事件詳息（時間、地點、事件、X光機圖像等）、現場視頻、周邊情況等信息，以幫助指揮人員了解現場情況；c.處置指揮：在監控中心可視化顯示應急處置措施和流程，輔助指揮人員指揮各應急處置小組進行應急處置。同時語音對講為處置指揮提供具體的手段，并且每個安檢點可呼叫指揮中心，指揮中心可定點呼叫與全網廣播；d.處置總結：在突發事件結束后，基于各應急處置小組采取處置措施，提供處置過程回放、處置效果評估、處置報告填寫等功能；e.預案管理：對各種突發事件相應的應急處置預案進行管理，包括預案創建、預案編輯、預案復制、導入導出以及預案可視化顯示等功能。
3)事件管理
對安檢過程中發生的各種安檢事件和突發事件的相關信息進行集中管理。包括：a.事件查詢；b.事件統計；c.d.報警管理：對需要報警的情況，登記報警、處警信息，并提供相應的查詢和統計分析功能。
4)安檢數據管理
對各安檢點的所有安檢信息進行統一管理。包括：a.數據統計：對安檢信息進行數據進行歷史統計與對比，以圖、表等多種形式進行展示，并做出智能分析；b.歷史查詢：對安檢信息進行數據進行歷史統計與對比，以圖、表等多種形式進行展示，并做出智能分析；。
5)設備管理
對整條城市軌道交通線路中安裝的相關安檢設備的全方位信息進行集成管理，實現安檢設備的全壽命周期管理。功能包括：a.設備狀態記錄；b.設備廠商信息管理；c.設備信息管理；d.備件信息管理；e.設備部署信息管理；f.設備維修信息管理；g.維修統計；h.故障報告查詢。
6)工作管理
對各安檢點安檢人員出勤情況、工作情況、工作安排等信息進行管理。
五、城市軌道交通安檢集成管理系統的社會價值
城市軌道交通作為城市客運的骨干運輸方式，客流量大、人員密集，是公共安全重點防范的區域。目前國內所有的城市軌道交通車站都配備了不同類型的安檢設備，除了上面已經部署應用本系統的幾條線路外，其他線路基本上都沒有聯網，都處于信息孤島狀態。本方案的實際應用也證明，本方案可有效提高軌道交通安檢工作的質量和速度，可顯著提高安檢事件處置有效性和時效性，可有效降低安檢工作的人工成本，從而間接提高了乘客的出行效率和社會公共安全水平，具有重要的經濟效益和社會效益，推廣應用前景廣闊。
