◆ 調度/會議終端（vc3-6010）

調度終端（vc3-6010）主要作用，是在綜合視頻交換機（vc3-6100）的控制下，將本地圖像、語音信息進行壓縮編碼（MPEG4）等處理后發送出去；同時將收到的各種信息進行解碼等處理還原成圖像、語音，并實現以指揮調度為主的各種系統功能。

◆ 監控終端（vc3-6020）

監控終端（vc3-6020）主要作用，是在綜合視頻交換機（vc3-6100）的控制下，將本地圖像、語音信息進行壓縮編碼（MPEG4）等處理后發送出去，同時接收網絡傳來的各種控制信令去控制云臺與攝像機。

 　　◆ 瀏覽終端（vc3-6030）

瀏覽終端（vc3-6030）是由軟件實現的，即在普通PC安裝上華緯訊公司的瀏覽終端（vc3-6030）軟件構成。

瀏覽終端（vc3-6030）主要作用，是在綜合視頻交換機（vc3-6100）的控制下，將收到的圖像信息進行解碼（MPEG4）等處理還原成圖像，并實現以瀏覽監控點圖像為主的各種系統功能。

 　　◆ 電視墻服務器(vc3-6200)

電視墻服務器(vc3-6200)在綜合視頻交換機（vc3-6100）的控制下接收網絡傳來的多路視頻碼流（MPEG4）并經解碼還原成多路視頻信號輸出到電視墻上。

 　　◆ 錄像服務器(vc3-6300)

在綜合視頻交換機（vc3-6100）的控制下，根據用戶需求將網絡上傳來的多路視頻碼流以文件形式記錄在硬盤上。根據用戶授權級別情況，供用戶查詢與回放。

◆ 無線視頻接入設備(vc3-6800)

無線移動視頻接入系統（VC3-6800）由無線移動視頻發射機（VC3-6810）、無線移動視頻接收機（VC3-6820）組成。該系統具有強大的非視距傳送音、視信號的能力，通常在城市環境有效通信距離可達2-3公里，能有效解決最后幾公里無線圖像傳輸問題。

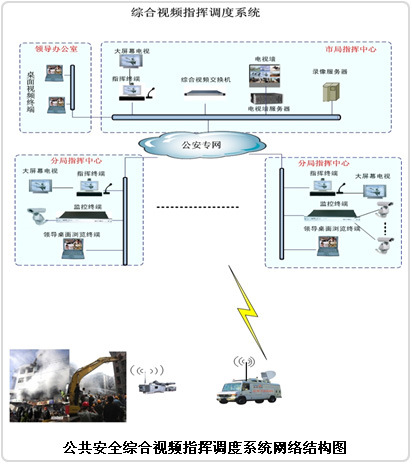

公共安全綜合視頻指揮調度系統解決方案的網絡結構圖如下：  　　　　　　　　　　　

3、系統配置及說明

市公安局指揮中心：配置1臺綜合視頻交換機（vc3-6100）；配置1臺指揮終端（vc3-6010）、2只麥克、2臺一體化攝像機，同時可根據需要配置瀏覽終端（vc3-6040）軟件數量、電視墻服務器、錄像服務器及相關視頻顯示設備。

各分局指揮中心：配置1臺視頻指揮終端（vc3-6010）、1只麥克、1臺一體化攝像機，同時可根據需要配置瀏覽終端（vc3-6040）軟件數量、電視墻服務器及相關視頻顯示設備。根據分局現有監控網絡情況，配置相應數量的監控終端（vc3-6020）和攝像機。

移動指揮車：在移動指揮車配置1臺視頻指揮終端（vc3-6010）和一套無線視頻接入設備（vc3-6800）。
