一、建設背景

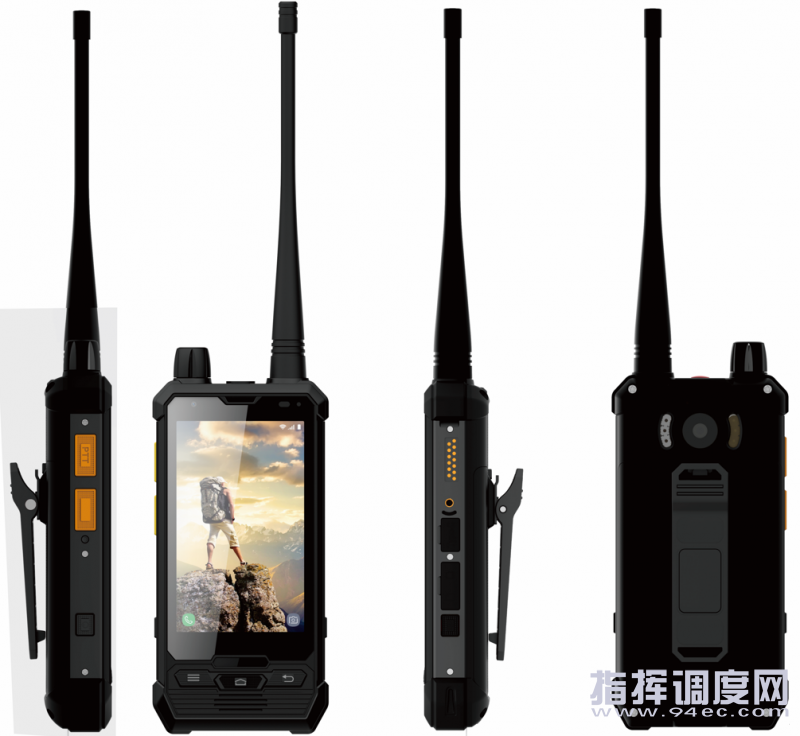

隨著電力,化工的市場對巡檢需求要求越來越高，我公司開發了能拍照能錄音的4g對講機，在用戶不容許使用公網的情況下，也能起到拍照片，拍視頻和錄音的功能，到了有內網地方把拍下的照片和視頻，打開對講機里邊的VPN開關就可上傳到服務器里邊，，利用我們以前起開發的可視化調度平臺的功能，可以查訊調閱，以前巡檢人員工作的視頻和照片，作為證據保存起來。將來可以把我們巡檢設備和智能攝像頭也融合到平臺里，當時候領導就可以看大屏，遠程指揮遠程調度！
二、建設目標
通過智能寬窄帶融合終端的配備及管理平臺的建設應用，進一步嚴密監督管理，規范作業行為，提升隊伍規范化水平，。應用智能寬窄帶融合終端先進功能，在脫網和內網等場景應用，監控盲區等特殊區域使用，更好的服務，不斷提科技信息化水平。并對作業流程行為的有效監管。
三、建設依據與原則
3.1建設依據
根據國家有關法規的要求，我們經過認真研究、分析設計本系統方案。該系統具有性能先進、質量可靠、經濟實用等特點，而且該系統具有方便擴展、與其它信息系統實現無縫連接的能力，為實現安防系統的可視化管理奠定了基礎。
本方案依據如下標準：
《安全防范工程的程序與要求（GA/T75）》
《安全防范系統通用圖形符號（GA1T77）》
《智能建筑設計標準（DBJ08-47）》
3.2建設原則
可視指揮調度系統建設應遵循以下原則：
獨立、可靠的原則
要把安全放在首要位置，確保移動執法具有穩定性、可靠性、高效性。系統安全體系要獨立于公網運營商，系統的安全保障不依賴公網運營商的安全保障，但將公網運營商的安全保障作為系統安全措施的輔助或補充。
安全技術與安全管理相結合原則
通過管理手段來彌補技術手段的不足之處，通過技術手段來加強安全管理。
以實現信息移動應用為目標，以應用帶發展，以效益促應用，逐步實現移動執法應用的各種功能。
實用性，先進性，經濟性
選擇先進成熟的技術、系統與產品，節約資金，滿足用戶當前和未來的擴容及實用要求。
高效、可靠、開放、先進的原則
系統設計遵循國際國內相關標準進行設計，以使系統具有良好的通用性，采用成熟、穩定的系統架構和開發技術，確保系統大規模并發接入情況下的穩定和及時響應。采用主流、先進的技術，確保系統建設的技術先進性。
四、建設內容
本項目建設內容包含智能寬窄帶融合終端、視音頻管理平臺（后稱管理平臺）、服務器及存儲設備，VPN傳輸鏈路及物聯網卡等。
系統建設整體能夠?qū)崿F(xiàn)視音頻實時回傳至中心平臺，本地攝錄所有視音頻、圖片、數據無需借助采集工作站等有線采集設備上傳，能夠使用網絡及時無線傳輸至中心存儲。實現數據的存儲和管理，包括數據上傳、視音頻在線播放、執法數據自動關聯匹配、設備管理、執法監督、統計分析、系統管理等功能。
五、系統介紹
5.1系統概述

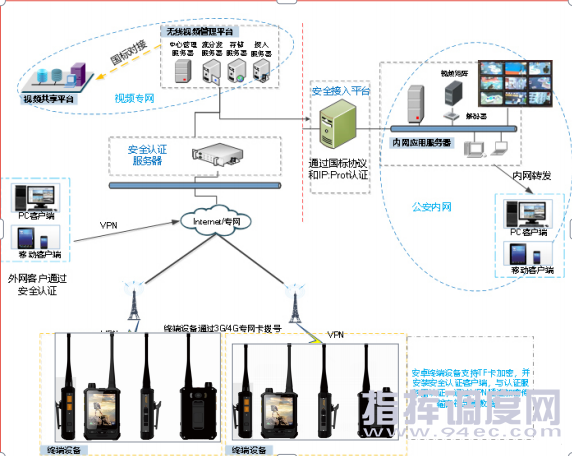

整個系統部署在VPN網、視頻專網和內網中，智能寬窄帶融合終端通過VPN網絡、網絡安全邊界系統接入到視頻專網中，并存儲在指定內網云存儲中。
5.2系統具體實施

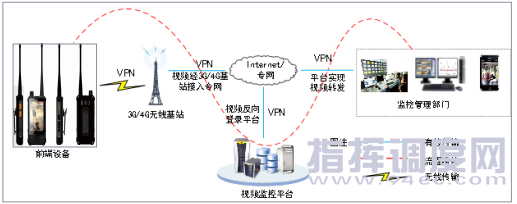

設備接入網絡，可以分配兩個部分，一個是通過運營商的4G移動VPN網絡接入到視頻專網平臺，再通過邊際網關、網閘等接入內網，實現圖像調閱，信令互通。
5.2.1 VPN網絡接入
為滿足移動視頻圖像監控系統建設需要，提高信息傳輸?shù)陌踩院涂煽啃?，前端設備通過運營商VPN網絡接入視頻專網平臺。
視頻專網平臺可以同時接入移動網絡，只需要增加多家運營商的3G/4G分組數據接入網絡，配置必要的交換機和路由器，設置好和視頻專網平臺的路由就可以。
5.2.2內網接入
由于網絡的安全保密性要求，因此平臺設備接入通過中國移動的4G無線虛擬撥號專網（APN）接入到專網的視頻管理平臺。然后內網實現訪問圖像有兩種方式，具體如下：
方案一 內外網客戶端訪問模式
內網客戶端通過網閘或者邊際網關進行擺渡，訪問APN/VPN專網的視頻監控平臺，進行圖像瀏覽。這種方式就是比較方便簡單。
六、管理平臺功能介紹

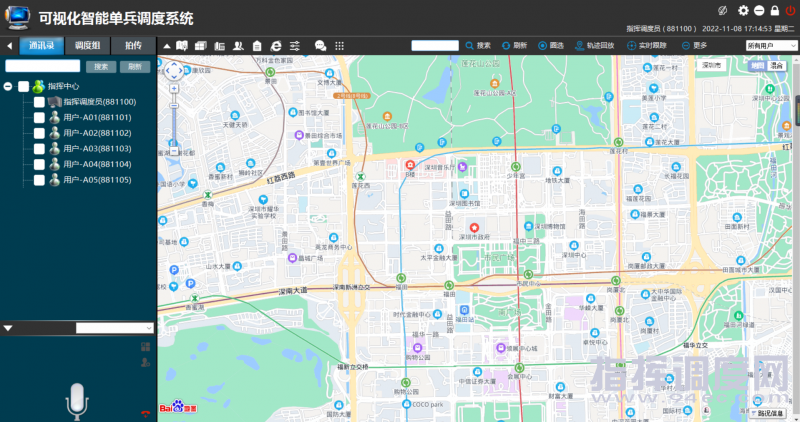

管理平臺支持C/S與B/S兩種類型的客戶端，實現基于無線網絡的視頻指揮調度功能。指揮調度臺集人員管控、任務下發、應急調度于一體，實現全方位一體化執勤，全面提升應急指揮調度能力和執法監督效率。
平臺基于GIS地圖和實時視頻傳輸技術，實現指揮調度可視化；平臺支持二維地圖和衛星影像地圖，可根據指揮需要，快速切換，準確掌握現場和周邊地理環境狀況。
6.1實時音視頻回傳
指揮中心與前端外勤人員建立視頻通道，實時回傳現場視頻；后臺通過語音喊話，直接傳達指令；支持多路視頻，有效支撐應急指揮調度。
6.2語音調度
指揮中心與前端外勤人員可實現雙向語音對講。指揮中心通過集群對講，直接傳達指令。系統支持單呼、組呼、群呼等模式。便于指揮中心對現場多名執勤人員同時指揮，及時了解現場情況、組織協調人力、提高應急指揮效率。
6.3臨時標簽
在調度臺地圖上手動標記重要地點，如周邊辦公地點分布、聯勤聯動資源等；方便新人盡快熟悉工作。標記內容包括：名稱、標記點描述。
6.4圈選功能
指揮員在地圖上框選事件現場周邊區域執勤人員，一鍵發起群組喊話。調度臺軟件界面會顯示對講群成員名單、當前說話者、說話者實時位置，便于實時跟蹤外勤人員位置。突發情況還可快速群發短信通知、視頻會議和下發工單等，適用于應急指揮和現場支援。
6.5電子圍欄
在調度臺上對一個或多個工作區域設置電子圍欄，實現考勤管理或出入告警，考勤記錄可隨時查看，或者列表導出；同時可實現終端模式切換，包括：應用軟件白名單、網站訪問白名單等。
6.6測量功能
在菜單欄點擊“測量”按鈕，單擊確定起點和終點，雙擊結束，即可在線測量兩地點間的距離。
6.7歷史軌跡
執法終端可通過歷史軌跡可查詢不同時間段內的歷史行駛軌跡。
6.8即時通信
調度臺可以向某個終端發送彩信（包括文本、圖像、文件等）即時信息。同時，調度員可以編輯短信模板，統一回復下發。
6.9臨時組
調度員可創建臨時組，對預定義組和臨時組發起討論
6.10多屏監控
監控客戶端軟件可同時監視多路前端單兵終端圖像功能?？梢栽O置1分屏、4分屏、6分屏、9分屏和16分屏。
.11下發工單
支持下發工單功能，可根據需要定制工單內容。
7.攝像頭融和調度平臺-不是普通攝像頭，可以把5000個工作人的身份證照片儲存系統里,拍照比對，自動追蹤，
智能應用
人臉分析
搭配人臉抓拍機或者高清IPC,對圖片中人臉進行智能建模和分析，實現多樣化人臉應用，通過人臉名單庫比對實現常規布控報警、陌生人報警、人臉簽到與考勤等，通過以臉搜臉、按姓名檢索等實現目標人員的快速查找。
七、設備簡介
