上海天形信息科技建筑工地無線3G視頻監控解決方案

應急安全在線 2012-10-31　字體【大中小】

1、方案概述
建筑工地是一個安全事故多發的場所。目前，隨著國家政策的引導，城市的發展，各種建設工程規模不斷擴大，工藝流程紛繁復雜，如何搞好現場施工現場管理，降低事故發生頻率，杜絕各種違規操作和不文明施工欣慰一直是施工企業、政府管理部門關注的焦點。利用現代科技，優化監控手段，實現實時的、全過程的、不間斷的安全監管也成了建筑行業安全施工管理待考慮的問題，為此，各地方建設局（建委）都明文規定：轄區內的建筑工地必裝音視頻監控系統以供遠程監視，并錄像取證。

由于建筑工地的特殊性，有線網絡常常難以部署。隨著科技高速發展，視頻信號經過數字壓縮，通過移動3G網絡實現無線傳遞，同步實現遠程視頻監控功能。將這一功能運用于施工現場安全管理，勢必會大大提高管理效率，提升監管層次。該監控系統的運行，將使施工企業躍上新的管理平臺，政府監管力度得到加強，及時有效地掌握現場施工動態情況。

上海天形科技開發的WLB-EPlatform綜合智能視頻管理平臺可以全過程、多方位地通過無線方式對施工現場進展進行實時監控，對于作業人員而言，也無形之中增加了制約力度，規范了行為，提高了安全意識?？傮w來說，成效顯著。

我們?yōu)橛脩舴盏淖谥际牵鹤钕冗M合理的系統設計；全面規劃完善系統功能，并可進行模塊化分步實施；系統投資合理，以實際應用為出發點。

2、系統設計性能目標
2.1、設計目標:

建立遠程監控系統后要實現以下目標：

1. 通過遠端紅外攝像機隨時隨地監控建筑工地現場的狀況。

2. 設備拆裝方便，可隨時布置于新工地。

3. 對各種工程車輛進行視頻監視。

4. 可在任何一臺能夠連接公網的電腦上監控多個監控點的信息，實現全方位監視。

5. 通過鏡頭及云臺，對現場的部分細節進行縮放檢視。

6. 錄制現場監視情況，隨時檢索回放，杜絕危險事故及非法盜竊等行為，減少工地物資損失。

7. 系統配備紅外燈,能夠在夜間、強光等惡劣狀況下正常工作。

2.2 系統性能：

1、遠程音視頻監控

現場施工動態信息即時掌握，可以觀察到：

A.門衛管理：如工程設備、設施、材料進場管理、工作人員進出施工現場、安全通道設置、安全“七牌二圖”宣傳告示等情況。

B.場地管理包括材料堆放、材料加工場、大型機械使用、基坑開挖放坡、圍護及坑邊堆載等情況。

C.施工操作管理：如作業人員安全裝置、腳手架、臨邊圍檔及危險作業安全防范措施，以及根據所戴安全帽顏色區分現場施工、管理、監理人員到位情況等。全天候監控掌握動態即時信息，發現問題及時整改。

2、工地本地/集中錄像功能

工程監控人員可以設置指定錄像時間。例如工程實施時間為早晨八點到晚上8點，可以指定系統在這個時間段進行錄像。管理員也可以通過回放器查詢錄像文件，進行回放。

3、遠程管理功能

工地負責人可以借助網絡實現在線管理：可以通過網絡遠程查看所轄所有的現場施工情況、物資安全；也可以通過語音、文字實時通訊系統和各個實施點負責人在線交流。

4、遠程指導功能

施工技術專家通過遠程指導系統，及時了解現場環境、遠程掌握工程進度

5、移動偵測和聯動報警功能

移動偵測功能和端口聯動報警功能，加強物料倉庫等重地的安全.

2.3 優越性：

A.降低管理成本，提高企業管理效率

采用遠程監控系統可以適當減少現場安全管理人員數量，或使管理人員制訂針對性管理措施，及時發現違規現象，使整改信息傳達落實，有的放矢，提高掌握現場情況的效率和準確性。同時通過宏觀監控，優化施工場地布局，合理規劃，綜合調配人力物力。隨著無線寬帶技術的推廣與應用，更可使高層管理者們出差途中隨時了解工地進展情況，提高采取對策的實效性。

B.落實崗位職責，便于調查和明確責任

現場施工人員文化層次參差不齊，遠程監控的設置，在很大程度上敦促了施工人員的責任心和工作積極性，促進規范操作意識，便于施工統一管理。施工過程被錄像存儲備份，可隨時查看監控信息，即使發生了一些不可預測的事件，也便于事故發生后第一時間內查明事故發生原因，明確事故責任。

C.管理輔助工具，獲取長遠效益

遠程視頻監控用于施工現場安全、質量的監控，是計算機技術在工程建設領域應用的提升，極有效地輔佐企業管理水平的提高，使企業及時了解和掌握施工過程信息，做出高效決策。
3、系統設計
3.1 總體設計
建筑工地監控系統的組網，從結構上自下而上劃分包括：

前端攝像監控點

有線、無線數字視頻編碼設備

綜合視頻監控管理平臺（運營商服務器集群）

互聯網訪問客戶端等

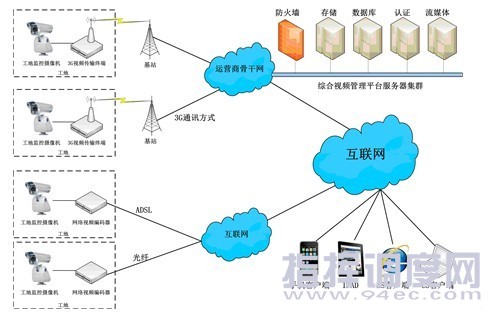

建筑工地網絡視頻監控系統總體可以分為四層結構：設備接入層、網絡傳輸層、中心管理層和業務處理層，系統拓撲圖如下所示：

組網拓撲圖如下：

設備接入層
設備接入層主要指安裝在建筑工地，對建筑工地監控點的視頻圖像進行數字采集，，主要包括視音頻、報警信息的采集設備、報警聯動輸出設備和音頻功放設備，3G無線傳輸模塊等。

數字視頻編碼設備，可根據網絡環境選用有線數字視頻編碼器和無線3G視頻編碼器，在有網絡條件的環境下采用有線編碼器，在無網絡環境的條件下用3G視頻傳輸終端。

網絡傳輸層
網絡傳輸層是依托電信運營商的寬帶接入，以及3G無線網絡，充分利用有線和無線的帶寬資源傳輸視音頻和數據信息。

中心管理層
中心管理層主要是位于運營商核心節點處的綜合視頻管理平臺，包括接入服務器、管理服務器、數據庫、流媒體服務器、存儲服務器、報警服務器等模塊，為整個系統的運行提供管理支撐。

業務處理層
業務處理層是整個系統的最終展示，它提供了對視音頻數據的瀏覽、對各種采集數據的匯總以及處理等功能。可通過CS客戶端、BS客戶端、手機客戶端各種方式對前端監控點進行訪問。

3.2 前端設計

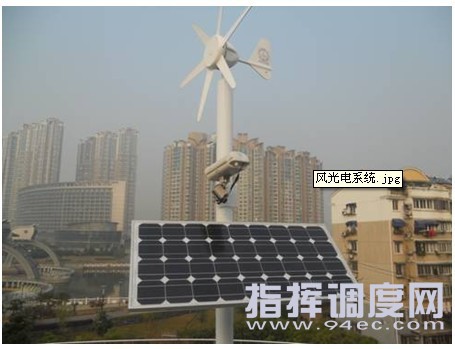

風光供電系統

前端采用風力和太陽能供電設備、蓄電池，無需布線，對電力供應要求低，具體實施時根據用電量選擇合適的蓄電池和供電設備。

前端攝像機
前端攝像機可根據建筑工地具體環境采用不同的槍機、球機、半球，在需夜間監控的環境下還需考慮紅外補光。

數字視音頻編碼及3G視頻傳輸
前端的數字視音頻編碼設備可采用有線視頻編碼器和3G無線視頻編碼器。

前端采集到的模擬視音頻信號接入數字視音頻編碼設備進行數字化壓縮處理。首先將模擬視音頻進行數字編碼，再進行壓縮處理，處理后的數據根據需求進行存儲和有線、無線網絡上傳。

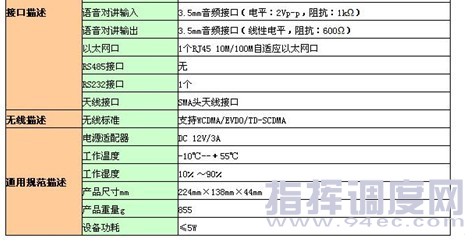

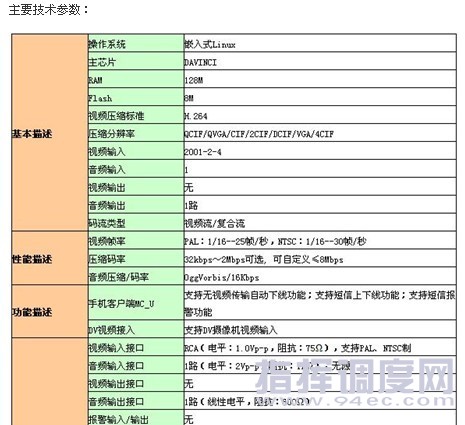

音視頻編碼及3G無線網絡視頻傳輸設備,我們建議采用天形科技WLB-FX3000 3G無線視頻終端。

產品描述：

WLB-FX3000是一款單通道的高性能物聯網3G無線視頻服務器。它是集圖像采集、壓縮、存儲、傳輸于一體的遠程無線監控終端。本產品集成度高，運行穩定、可靠，無需昂貴的網絡投資和系統工程布線，組網簡單、開通迅速，監控對象不受距離、地域、時間的限制，監控中心可安置在網絡所及的任意地點。

無線視頻服務器結構緊湊，體積小，性價比高，適合大量野外的無線視頻監控點的部署和應用。已廣泛應用于森林防火、水利水閘、電力設施、景區監控、工地監控、高速公路等物聯網視頻監控領域。

主要特性：

n 可同時接入1/2/4路視頻圖像進行3G圖像實時傳輸

n 基于嵌入式LINUX操作系統，系統穩定

n 采用DAVINCI主芯片，計算能力強，性能強勁，低功耗

n 高效H.264視頻壓縮編碼，輕松實現清晰視頻的低網絡帶寬傳輸

n 聲音圖像同步傳輸，聲音圖像的同步性好

n 支持短信上下線功能，支持短信報警功能

n 支持標準云臺（PTZ）協議，協議可擴展

n 自帶WebServer，可登錄Web界面配置和本地監控

n 網絡中斷后可自動連接，保證系統運行穩定可靠

n 可擴展本地存儲，直連WLB-EPlatform平臺

3.3 綜合視頻管理平臺設計
CMS （中心管理服務器）
CMS是系統的中心管理服務器。主要功能是：

用戶管理

? 保存客戶和用戶信息，提供客戶的創建、修改、刪除、賦權等接口。用戶是有客戶的管理員創建和管理的，具體用戶的權限也是客戶管理員賦予的。

? 用戶登錄時，CMS負責對其鑒權。

? 用戶執行預覽、云臺控制等各種操作時，CMS也要負責對其鑒權。

? 記錄各個用戶的操作流水。

? 匯總用戶使用的視頻流量，時間等信息。

前端設備管理

? 保存前端設備信息，提供前端設備的創建、修改等接口。

? 實現對前端設備業務參數的配置和查詢。

? 前端設備向平臺注冊時，CMS對設備鑒權。

? 匯總設備的在線狀態、時間、發送流量等信息。

平臺模塊管理

其他平臺模塊或者服務器（除了數據庫管理模塊）向CMS注冊，CMS對其鑒權。

能力封裝

實現對外開放的能力接口，對外提供系統所能提供對外能力的Web Service接口，將網絡視頻監控系統所提供的視頻監控業務能力封裝為標準的Web Service API，供其它系統調用網絡視頻監控系統所提供的視頻監控業務。

VTDU（流媒體服務器）
VTDU 是系統的媒體轉發/分發單元，是平臺側的核心媒體傳送網元，完成音視頻傳送功能。可以分布式部署。主要功能是：

轉發功能

VTDU能夠轉發來自前端的音視頻媒體流，根據調度指令轉發給相應的客戶端。 ?

分發功能

VTDU可將同一路媒體流同時發送向多個接受端。

業務控制

VTDU可接收CMS調度命令，啟動并控制接收和分發。管理會話、維護接收與分發媒體流的映射關系。

業務信息采集

VTDU可采集實時媒體訪問的時長/流量等計費信息，并上報匯總到CMS。

NRU（存儲服務器）
NRU是系統中的網絡錄像存儲單元，實現對音頻/視頻的接收存儲、錄像回放服務等功能。NRU可連接SAN、NAS等各類物理存儲設備。NRU可實現分布式部署。

NRU的主要功能及實現要求包括：

錄像存儲

NRU支持從前端或VTDU獲取媒體流并存儲在所連接的存儲介質中，并保存所存儲資料的索引。

錄像檢索

NRU支持對檢索指令進行反饋，支持多種檢索方式。

流式回放

NRU支持回放請求打開文件，并通過RTSP提供流媒體服務。

錄像下載

NRU支持通過RTSP提供錄像下載服務。支持選擇時段的錄像下載方式。

存儲介質管理

NRU應當可實現對SAN、NAS、DAS等多種存儲設備的接入，并可管理存儲空間、存儲策略。

接入服務器
接入服務器包括前端接入服務器PAG和客戶端接入服務器CAG,。

PAG是系統的前端接入服務器，是系統與前端會話的模塊，部署在前端與CMS之間。主要功能是：

信令轉發

PAG實現前端的接入，接收和轉發由前端或CAG發來的信令。

前端信令處理

對前端來的信令，按照告警、心跳、一般信息等分類進行分揀。

一、告警信息上報給告警服務器。

二、處理心跳信息，如果判斷超時則上報告警服務器。

三、一般的前端應答消息則轉發給CAG或者其他對應的服務器。

CAG是系統的客戶端接入網關，是系統與客戶端會話的模塊，部署在客戶端與CMS之間。在部署時，PAG、CAG可以在同一臺設備上實現。

主要功能是：

信令轉發

CAG實現客戶端的接入，接收和轉發由客戶端或PAG發來的信令。

客戶端信令處理

對于客戶端發出的請求消息，先在CAG這邊進行鑒權，如果有必要則轉發給CMS鑒權。鑒權通過后轉發給對應的服務器。

Alarm server（報警服務器）
報警服務器是系統的告警管理單元。接受全部的告警（包括設備告警，服務器告警），接受客戶端或者其他服務器的告警訂閱，處理告警聯動。主要功能是：

告警存儲

將收到的告警存入數據庫。

告警分發

根據用戶的訂閱規則將告警分發給用戶。

告警聯動

根據告警聯動規則，實現告警聯動。

安全性與擴容性
建筑工地視頻監控系統在設計時采用開放式架構，充分考慮系統的安全性和易擴容性，系統的各個服務器模塊都是分布式獨立設計，可以很方便的進行集中部署和分布式部署，系統所有的關鍵模塊如設備接入網管、客戶端接入網關、報警服務器等都采用N+1備份，方便線性擴容，系統還專門設計了負載均衡服務器來實現這些模塊的負載均衡，使系統資源得到充分的應用，而負責媒體交換的流媒體服務器是采用了流媒體代理的機制來實現多臺流媒體服務器的集群，同樣也可以實現線性擴容和負載均衡，中心存儲服務器同樣采用了視頻錄像管理模塊來實現多個錄像單元的集群，以達到線性擴容和負載均衡的目的。系統的管理和業務模塊如中心管理服務器、數據庫則采用雙機熱備的方案，充分保證數據和系統的安全性。

存儲設計
系統支持多種存儲方式：前端本地存儲、前端集中存儲和平臺集中存儲。

前端本地存儲是指在前端設備本地中進行圖像存儲，一般配置大容量的硬盤或者SD卡等存儲介質，前端本地存儲不需要通過網絡，減少對網絡資源的占用，降低用戶對網絡接入的要求。

前端集中存儲是指前端設備通過網絡直接將視頻圖像就近存儲在NAS等存儲設備上，這種存儲方式安全性較高，但由于錄像和實時預覽都是由前端傳輸視頻，對前端網絡要求比較高。

平臺集中存儲是指平臺通過流媒體服務器將視頻流集中保存在中心存儲服務器上，這種方式數據安全性高、存儲空間大，但是由于同樣需要良好的網絡支持，對網絡依賴性比較高。

根據車載監控的特點和無線網絡的實際情況，本系統推薦使用前端本地存儲為主、平臺集中存儲為輔的方案，在前端本地可以存儲高清晰、完整的視頻數據，方便查證，在中心集中存儲用戶關心的視頻數據，保證數據的安全，同時方便用戶隨時調閱查看。

無線流量控制設計
由于3G網絡的發展還處于初期階段，3G的資費還比較昂貴，而且由于無線網絡的特性，雖然3G的帶寬有了很大的提高，但是總體的網絡資源還是比較有限，為了節約3G資費，節省網絡資源，更好的使用3G網絡，系統特別設計了很多無線流量控制的功能。

流量和時長統計
為了使客戶在使用無線視頻監控系統時能夠有效的對設備進行合理使用和流量感知，平臺特別設計了流量統計、查詢和提醒功能。

流量統計

系統提供了兩種流量統計功能。包括：月流量統計（以月為單位進行單設備流量統計）和單次流量統計（以次為單位進行單設備流量統計）。

流量查詢

系統提供了設備流量的查詢功能，可以查詢每臺設備在某個時間范圍內使用的流量情況。

流量時長提醒

當用戶單次預覽某個設備一段時間后，客戶端軟件會自動彈出對話框，提示：您對XX設備預覽了XX分鐘，產生了XX流量，是否關閉預覽，以節省流量，保證設備的正常運行。

視頻分發
為了降低多路并發訪問給前端3G傳輸造成重復流量和計費，系統采用流媒體技術解決多路并發訪問的問題，確保每路視頻在任何時候均只輸出1路碼流。多臺流媒體服務器構成集群服務，采用負載均衡技術將視頻轉發壓力平均分攤到每臺流媒體服務器，相較于獨立的流媒體更穩定、更智能、更先進。

限時播放
在實時視頻預覽時，可以設定視頻播放的時間，當播放到達指定時間時，提示用戶是否關閉視頻，若無動作10秒后自動關閉視頻，避免由于人員疏忽等原因導致視頻一直在傳輸，浪費網絡流量。

報警提醒
用戶可以通過客戶端的設置，當設備發生報警的時候，客戶端立即彈出一個視頻窗口，播放現場的實時畫面，使用戶不用一直打開監控畫面進行監控，減少視頻傳輸帶來的流量消耗。
短信上下線
用戶可以通過平臺發送短信到指定的車載設備，使相應的設備斷開3G撥號連接或者重新開始3G撥號，使用戶可以方便的選擇使用的設備，當不需要觀看設備的視頻時可以通過短信讓其下線，節省網絡流量和資費，當需要了解設備的相關情況時，再通過短信讓其上線。
3.6 無線網絡適應性設計
先進的H.264視頻壓縮技術
車載移動視頻監控終端采用H.264數字編碼技術，高編碼效率（相同的重建圖像質量，碼率較 MPEG-4節約30%左右），靈活的編碼策略，適應不同應用和不同網絡帶寬。
H.264碼流結構網絡適應性強，增加了差錯恢復能力，使視頻數據適應不同傳輸信道網絡，更好地實現面向IP和無線網絡的應用。網絡遠程瀏覽畫面清晰、逼真。
多模式運動估計大大提高了運動估計的精確程度，同時提高了移動偵測報警的精度。25F/S（全實時）硬盤記錄的同時，可自定義網絡傳輸的視頻參數。
動態調整編碼參數
在不啟停錄像、網傳的情況下，調整的編碼參數即生效。監控系統中，靜止的監控場景，可以采用降低錄像的分辨率、圖像質量、碼率和幀率的方法，使錄像保持在很低的碼率，而在圖像發生變化時可以提高錄像的分辨率、質量、碼率和幀率，實現高質量的錄像，由于上述參數可以動態修改，因此可以保持圖像的連續、無需頻繁的切換文件，即滿足了在關鍵時刻對高圖像質量的要求，又節省了硬盤空間和網絡帶寬。
無線防火墻穿透技術
本系統采用主動連接模式進行網絡連接，穿透防火墻的阻礙。終端啟動后自動和監控中心的管理服務器進行注冊，管理服務器通過對終端的ID和密碼用戶的認證，并與終端保持心跳連接。用戶要瀏覽視頻圖像的時候，與管理服務器通訊，并向轉發服務器申請調用圖像即可。
3.7 系統功能
視音頻實時預覽
視音頻實時預覽主要指實時圖像查功能。
支持預覽時畫面分割：單畫面、4畫面、6畫面、8畫面、9畫面、10畫面、13畫面、14畫面、16畫面、17畫面、25畫面，全屏、自定義等多種可選分屏監控方式；
支持單畫面和多畫面的分組輪詢；
支持電子縮放，可以對鼠標選中局部區域進行放大，可以拖動選中框漫游,可以通過鼠標滾輪放大縮小選中區域；
可以對實時的碼流情況進行分析，并以圖表形式顯示
支持即時回放，對正在預覽的視頻保存當前時間前若干時間的數據可以立即回放
錄像檢索與回放功能
包括檢索和回放車載監控主機本地存儲和中心存儲服務器內的錄像資料。
支持中心服務器錄像的搜索和回放，并提供聯動回放控制功能，支持暫停、快進、快退等操作；
支持車載監控主機錄像的搜索和回放，并提供聯動回放控制功能，支持暫停、快進、快退等操作；
支持多路視頻通道的同步回放；
支持視頻剪輯，可以自由選取剪輯的開始和結束時間，一段錄像可以分若干段剪輯。
圖片抓拍
支持將圖片保存在前端存儲設備、中心存儲服務器和客戶端本地；
支持多種圖片的抓拍方式，可以手動抓拍、定時抓拍、定點抓拍和報警觸發抓拍；
可以搜索各個地方存儲的圖片，并以縮略圖的方式顯示。

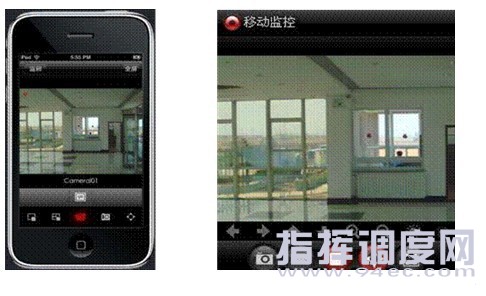

手機監控
手機監控主要是利用手機終端的移動性，來解決視頻監控以往只能在監控中心或者辦公室瀏覽視頻，無法做到隨時隨地的問題。利用手機監控，用戶可以隨時調閱感興趣的視頻資源，及時發現問題解決問題，同時，平臺的報警系統可以和手機監控結合，當平臺發生報警時，可以向客戶的手機發送報警短信，同時發送一個視頻鏈接到客戶手機，客戶只需點擊鏈接就可以直接調看相關的視頻，不要再進行登陸客戶端等繁瑣操作，第一時間看到報警現場的情況。

報警上傳功能
具備記錄車輛行駛信息功能，在司機預/報警及異常報警時，可上傳車輛最新行駛記錄信息至監控調度中心（包括車輛位置、左轉、右轉、剎車、倒車、開門及車速等）；
可以采集車輛的多種行駛狀態，當車輛狀態不正常時及時報警，如超速等；
支持電子圍欄功能，可以對車輛的行駛路線、區域等進行限制，當車輛不按規定行駛時發出報警；
在司機預/報警及異常報警時，也可上傳車輛現場畫面至監控調度中心。
用戶權限管理功能
中心管理服務器對系統管理員和監控用戶進行管理。
支持定義系統管理員角色，具備超級管理員角色，每類管理角色可以分配任何指定的管理權限；
支持創建監控用戶并分配其監控權限，可以限制監控用戶的使用時間；
管理員和監控用戶可以按照機構分級，可以支持5級機構以上；
每級管理員只能負責本級范圍內的管理工作，監控用戶只能監控本級范圍內的視頻畫面；
支持劃分用戶等級，同一機構下等級高的用戶具有訪問同一資源的優先權。
系統日志記錄與查詢功能
支持系統管理日志自動記錄和自動定期備份功能，并支持歷史日志信息的查詢功能；
支持監控用戶在權限范圍內訪問日志的記錄和查詢功能。
告警管理與聯動功能
支持自定義報警分類和報警級別，并根據分類和級別定義相應的報警聯動策略；
報警可以聯動前端設備、中心存儲服務器和客戶端本地錄像；
報警可以聯動前端設備、中心存儲服務器和客戶端本地抓拍圖片；
報警可以通過短信通知相關人員，短信的內容可以自定義，并且可以發送相關視頻鏈接到用戶手機，用戶只需點擊鏈接就可以通過手機觀看現場的實時視頻；
報警可以通過郵件方式通知相關人員，郵件中會附帶現場抓拍的圖片；
報警時可以立即在電視墻上將事發車輛的視頻顯示在顯著位置；
報警時可以在電子地圖上明顯標記車輛，并實時跟蹤
監控人員可以將報警事件形成案件，并上報到管理服務器進行存儲。
電子地圖
實現基本的電子地圖功能，并可以方便的在電子地圖上增加熱點，記錄設備的相關信息，同時集成視頻預覽、設置、報警聯動等功能，使操作更加形象化。同時，系統還可以與GPS、GIS等系統進行有效地結合，提供更加豐富的功能支持。
語音對講和語音廣播
1）系統可以與前端實現語音對講交互功能。
2）系統支持同時向多個前端設備發送音頻廣播。
電視墻
系統支持客戶端集成解碼卡和解碼服務器兩種模式實現電視墻功能，可以實現單畫面和多畫面的分組輪詢，可以配置當報警發生時，在電視墻指定的顯著位置顯示報警現場畫面。
