1、建設需求分析
國家電網公司應急指揮中心設計由8個子系統支撐：綜合布線系統、拾音及擴聲系統、視頻采集及顯示系統、會議電視及會議電話系統、通信與網絡系統、集中控制系統、電網調度信息系統、日常辦公設備。需要有效的整合各分公司及直屬機構現有系統，由公司應急指揮中心統一進行指揮調度。
2、系統組網方案說明
華平AVCON基于業界領先的視音頻技術，推出了新一代的應急指揮調度解決方案，在成熟應用的應急指揮解決方案的基礎上，緊密融合入了全面的可視調度功能。
解決方案由可分級的應急指揮中心、應急指揮前端及業務網管組成，在應急指揮中心和前端，都可配置雙向可視調度設備，實現各級應急指揮中心和應急指揮前端的及時通信，業務網管實現了可以通過各種手段進行告警通知、緊急調度。

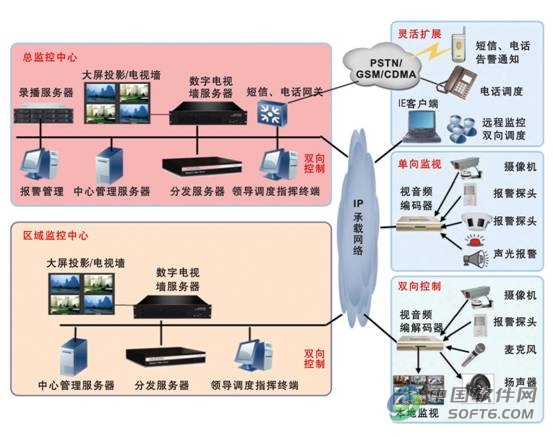

2.1 系統組網圖
系統基于現有的IP網絡進行組網，充發考慮了現網的情況，采用華平AVCON具有國際領先水平的全高清產品進行組網，整個系統基于業界最先進的H.264視頻協議和寬頻語音，支持1920×1080的全高清圖像質量，支持32kHz CD級聲音效果，配置MCU媒體交換平臺和MTS媒體分發平臺，配置全高清電視墻服務器，全面支持全高清視頻應急指揮調度會議，支持全高清電視墻顯示，完全滿足項目的建設需求。
2.2 配置說明

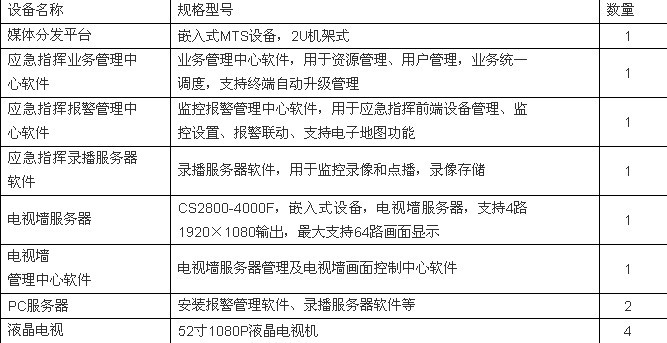

2.2.1 總應急指揮中心系統配置

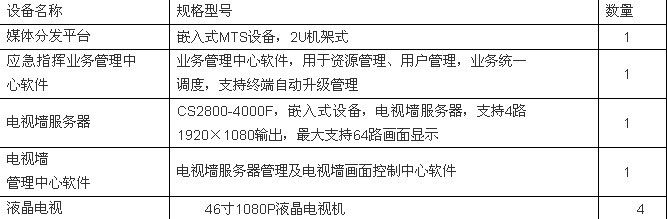

2.2.2 區域應急指揮中心配置
2.3 系統功能說明
本系統設計包括下述主要功能：
2.3.1 電子地圖
系統支持電子地圖訪問，以空間數據庫為基礎，將應用數據與地圖有機結合，提供強大的空間分析和查詢功能，豐富的表達方式直觀地顯示結果。
電子地圖系統根據系統結構分為多個級別顯示，最高級為顯示整個系統范圍的地圖，第二級顯示的是二級管理區所轄的監控點，最低一級為基本監控點的內的視頻節點、探測節點的信息，下轄監控節點產生報警時，在子圖上通過閃亮圖標等方式通知應急指揮中心的值班人員。
國家電網公司應急指揮中心設計由8個子系統支撐：綜合布線系統、拾音及擴聲系統、視頻采集及顯示系統、會議電視及會議電話系統、通信與網絡系統、集中控制系統、電網調度信息系統、日常辦公設備。需要有效的整合各分公司及直屬機構現有系統，由公司應急指揮中心統一進行指揮調度。
2、系統組網方案說明
華平AVCON基于業界領先的視音頻技術，推出了新一代的應急指揮調度解決方案，在成熟應用的應急指揮解決方案的基礎上，緊密融合入了全面的可視調度功能。
解決方案由可分級的應急指揮中心、應急指揮前端及業務網管組成，在應急指揮中心和前端，都可配置雙向可視調度設備，實現各級應急指揮中心和應急指揮前端的及時通信，業務網管實現了可以通過各種手段進行告警通知、緊急調度。
2.1 系統組網圖
2.2 配置說明
2.2.1 總應急指揮中心系統配置
本系統設計包括下述主要功能：
2.3.1 電子地圖
系統支持電子地圖訪問，以空間數據庫為基礎，將應用數據與地圖有機結合，提供強大的空間分析和查詢功能，豐富的表達方式直觀地顯示結果。
電子地圖系統根據系統結構分為多個級別顯示，最高級為顯示整個系統范圍的地圖，第二級顯示的是二級管理區所轄的監控點，最低一級為基本監控點的內的視頻節點、探測節點的信息，下轄監控節點產生報警時，在子圖上通過閃亮圖標等方式通知應急指揮中心的值班人員。
