地理信息系統(GIS-Geographic Information System)是人類在生產實踐活動中,為描述和處理相關地理信息而逐漸產生的軟件系統。它以計算機為手段,對具有地理特征的空間數據進行處理,能以一個空間信息為主線,將其它各種與其有關的空間位置信息結合起來。它的誕生改變了傳統的數值處理信息方式,使信息處理由數值領域步入空間領域。GIS的作途十分廣泛,可以為各類應用目的服務,例如交通、能源、農林、水利、測繪、地礦、環境、航空、國土資源綜合利用等等。在未來"數字地球"的建設中,將起到十分重要的作用。研究GIS的理論與技術,開發GIS軟件產品以及推進和深化GIS各類應用已經成為國內外科技界和產業界的一大熱點。本文將在介紹地理信息系統技術和發展的基礎上,研究其在智能交通系統(ITS)中的應用。
2 GIS系統的技術與發展
2·1 GIS系統的基本理論和發展趨勢
GIS的理論基礎主要有兩大支柱:地球科學和信息科學。前者涉及地物空間信息及其關系信息的獲取、分類模型及語意表示中的理論問題和實踐問題,后者則涉及信息的組織、存儲、處理、可視化表示及傳輸中的理論問題和實踐問題。GIS的技術基礎包括遙感技術、定位技術和信息技術的各個方面。GIS技術發展的總趨勢是從系統為中心向以數據為中心的方向發展。未來的GIS,系統的概念將越來越模糊。系統之間將不僅可以實現數據共享,而且可以實現互操作。積極推動這一進程的是OpenGis。OpenGis是開放地理數據互操作的簡稱,由開放地理信息系統協會(OGC)提出。它規定了應用程序之間需要互操作的地理數據應包含的各種標準數據類型和在其上所實施的基本操作,它規定了互操作的規范和對數據語意的共同理解,從而為軟件開發人員提供一個接口框架。遵循這個框架開發的軟件可以允許用戶在一個開放的信息技術環境中訪問和處理不同來源的地理數據。OpenGis的軟件框架主要由三部分組成:
統一的開放式地理數據模型OGM;
統一的地理操作模型;
實現團體間的地理數據與操作資源共享的信息團體模型。
一個完整的OpenGis軟件平臺應該有符合OGC規范的基礎協議、基礎應用組件與工具、應用開發組件與根據及外部開發根據。它是"數字地球"的關鍵技術之一。GIS系統發展的趨勢之二是全關系化。其目標就是大大提高空間數據的建設、分析速度;大大簡化GIS應用軟件的設計。并且,GIS與GPS技術的一體化,一直是GIS技術界努力的方向。
2·2 GIS的軟件系統
GIS用于獲取、處理、分析、訪問、表示和在不同用戶、不同系統和不同地點之間傳輸數字化空間信息。它作為計算機信息系統的一類,屬于計算機軟件的范疇。GIS的基本特征是以計算機為運行平臺,空間數據參與運算,為各類應用目的服務。
GIS系統軟件可以分為三個層次:
1·基礎軟件平臺
以計算機硬件和系統軟件為基礎,是衡量一個國家GIS研究、發展和軟件水平的標志,是GIS軟件產業首先要發展的。
2·應用軟件開發平臺。
3·應用軟件系統。
最近幾年,GIS軟件在功能上沒有太大的突破,各GIS軟件廠商的努力方向主要是優化軟件性能,同時追趕計算機技術的發展潮流,更換平臺和環境,并擴展數據庫管理系統,更改開發語言和開發模式,以及發展Internet上的GIS。目前幾乎所有的GIS軟件都支持Windows或Sindows NT。從發展趨勢上看,這仍將是一大主流。在空間數據庫管理方面,客戶/服務器體系結構仍是GIS軟件追求的目標。Laser Dcan公司的GAD、ERSIA公司的SDE、Oracle、Ingres、Informix等軟件的可選模塊都已具有管理空間數據(如點、線、面等圖形數據)的能力。最近兩年,對GIS軟件影響較為深刻的技術是部件對象模型。軟件廠商已由原來向用戶提供系統轉為提供控件OCX或Active X,如ERSI公司的apObject、MapInfo公司的MapX等。
國內GIS軟件開發單位也在緊跟潮流,如武漢測繪科技大學的GeoStar、中國地質大學的MAPGIS、北京圖原公司等也都推出了自己的控件。這些控件均按照各自的需要自行定義,目前還沒有統一的標準使不同軟件商生產的控件能夠協同工作。因此為了符合實際需要,國際上GIS軟件工業界正在制訂開放型的地理數據互操作協議OpenGis,就是要制訂統一標準,使各個軟件廠商生產的控件能夠協同工作。這一解決方案將使用戶從中大大受益,當用戶開發應用系統時,可以選擇不同廠商的控件,并調用不同GIS軟件的數據。這無論是對應用系統軟件開發還是數據共享都非常有意義。
隨著Internet/Intranet的普及,Internet/IntranetGIS軟件的競爭已到了白熱化的程度。Internet與部件對象模型技術相結合,將進一步發展基于分布式部件模型的Internet GIS。在理論研究方面,時空數據的處理及真三維或四維GIS仍然是一個研究熱點,目前這方面還沒有較成熟的軟件面市。但是,隨著計算機的處理能力和多維空間數據可視化技術的進步,推出商品化的多維GIS軟件系統將為時不遠。另外,雖然從本質上說地理空間數據不屬于GIS技術的范疇。但在當前我國GIS的發展中,空間數據非常重,它實際上是一個GIS工程能否正常運行的關鍵。
2·3 MapInfo軟件簡介
MapInfo及其MapBasic地理信息開發應用平臺是目前地理信息領域應用最為廣泛的工具之一。MapInfo是美國MapInfo公司的產品,它的推出吸引了越來越多的用戶,目前已經在世界范圍流行起來。MapInfo以其桌面產品MapInfo Prfessional為起點,為用戶提高完整的地理信息解決方案。作為MapInfo地理信息系統的開發工具M(jìn)apBasic語言,具有強大的地理信息數據操作功能、豐富的程序語句和完善的各類函數。MapInfo應用系統,執行復雜而先進的數據庫查詢操作。MapBasic與所有支持MapInfo的平臺兼容,易與諸如VisualBasic、C++、Visual C++、Power Builder、Delphi等語言編寫的應用軟件集成,并能實現MapInfo與其它應用程序的連接。
當今,比較前衛的桌面地理信息系統開發工具是MapinfoMapX,它是Mapinfo公司新推出的GIS產品,它不同于Mapinfo Professional Runtimes和apBasic,它是一個OCX控件。開發人員使用它可將桌面地理信息系統的功能嵌入一系列軟件應用中,從而滿足用戶的特定需求。它可在諸如VB、VC、PowerBuild或Delphi這些可視化編程環境中調用。由于MapinfoMapX不再是一個專有程序語言,使用人員可在原有熟悉的編程環境下花費較少的時間和財力使用Mapinfo MapX提供的先進地理信息系統功能。
3 GIS系統在智能交通系統中的應用
為了緩解現代城市交通的壓力,近年來出現了ITS智能交通系統,它將最新的GSM(全球移動通信系統)、GPS(全球定位系統)、GIS(地理信息系統)系統與計算機網絡技術融合在一起。借助于高科技手段,ITS系統可以對機動車輛實施管理、調度、救生、咨詢或進行防盜等多種功能,可大幅度提高交通管理質量。此系統可以合理利用和充分發揮現有道路交通的潛力,有效解決城市交通擁擠的現象。
3·1 電子導航地圖

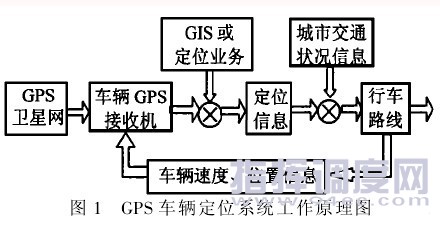

在智能交通系統中,車輛定位是首先要實現的功能。車輛定位最常用的方式是通過GPS(全球定位系統)或移動通信網中的定位業務來實現。GPS系統可以提供全球覆蓋、全天候、免費的高精度標準授時/導航定位服務,通過車載GPS接收機可以實時地獲得車輛的經緯度位置和時間等關鍵信息。也正因?yàn)榇?GPS系統成為當前車輛定位的首選方案。車輛定位系統將GPS系統獲得的經緯度信息與電子導航地圖進行地圖匹配,以確定車輛在城市交通道路中的具體位置。GPS車輛定位系統工作原理圖如圖1所示。在此系統中,需要電子導航地圖來描述城市道路交通信息,而電子導航地圖即屬于GIS地理信息系統的一種應用。對于任何車輛的定位和導航系統,只要涉及與地圖有關的功能,地理信息系統數據庫是必不可少的。
在GIS中,電子導航地圖圖形的表示方法有兩種:
一、柵格形式,以象素形式表示整個地圖。其主要缺點是:存儲量大,對處理器和內部總線要求高,缺乏靈活性,不能附加數據。但因它易于實現、可以直接顯示任何圖形、顯示速度快、程序開發簡單等優點,也經常被使用。另外,將柵格圖形作為矢量圖層的背景,可以提供比矢量圖更為細致的圖形。
二、矢量形式,以矢量圖形構成整個地圖。具有無級放大、縮小、可分塊管理和自由移動等特點。使用靈活,但其制作與程序開發比較復雜。電子導航地圖應用系統目前正朝著高精度、高可靠性、高自動化和微型化、智能化、一體化的方向發展。該系統由多個模塊組成,要使各個模塊有條不紊地工作,并和諧地組合在一個完整的系統內,必須依靠大量的軟件支持,軟件是電子導航地圖應用系統的核心。其基本功能如下:
1·信息源的中斷響應和實時處理;
2·各種圖像處理、定位;
3·控制、顯示、記錄、標繪、修改各類信息;
4·系統管理、檢測和故障診斷;
5·用戶命令的處理等。
電子導航地圖的開發與管理,屬于GIS系統范疇,其開發形式主要有三種:
一、自主設計電子導航地圖的數據結構和數據庫,利用Visual C++、Visual Basic等編程語言開發GIS系統軟件。這種開發形式要求必須具備雄厚的科研力量和巨額的開發費用。
二、引進國內外先進的GIS系統軟件,利用其提供的二次開發工具,結合自己的應用目標開發。這種方法比較簡單易行,主要缺點是移植性差,并且受開發工具的限制,不能脫離原系統軟件環境而獨立運行。
三、利用支持對象技術的高級語言和GIS廠商提供的控件構成面向最終用戶的可執行應用程序。利用這些控件開發的GIS被稱為嵌入式的GIS。這種方法是隨著20世紀90年代興起的控件技術的發展而開始流行的,它的特點是開發周期短、成本低、可以脫離大型商業GIS軟件平臺獨立運行,為不熟悉GIS技術的團體和個人提供使用上的便利,是未來GIS開發的重要方向。
3·2 智能交通監控系統

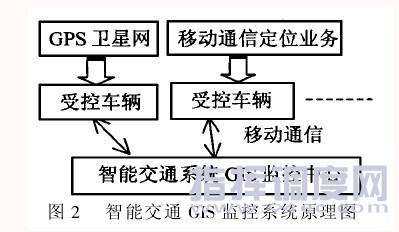

智能交通GIS監控系統原理圖如圖2所示。使用GIS監控調度系統平臺的智能交通監控系統可以應
用于多種情況,例如:
·應用于市區統一的交通管理監控系統,可以對市區內的車輛進行有效的指揮和監控,有助于緩解交通緊張狀況、預防事故、合理地分配和調度資源、威懾針對車輛的犯罪等等。
·集團用戶通過GIS監控系統平臺監控和調度手下車輛運營,可以充分利用車輛資源提高車輛的營運效率,降低營運成本。
·對某些特種車輛,如運鈔車、急救車、警車、出租車等,進行實時監控和調度。
GIS監控調度系統平臺可提供如下功能:
1·電子導航地圖的無級放大、縮小;
2·電子導航地圖的任意平移、切換;
3·顯示模式任選;
4·幾十種圖層任意調用;
5·圖形編輯;
6·各種信息(地理目標、車輛信息等)查詢;
7·監控車輛信號選擇接收;
8·各種數據統計、管理;
9·各種操作的在線幫助;
10·各種應急方案設定與預演;
11·車輛運行軌跡重現;
12·行車路線預先設定;
13·各種行車記錄統計與分析;
14·最短路徑與最佳路徑的選擇;
15·接警、處警管理。
4 結論
ITS智能交通系統的發展和建立是21世紀城市交通發展的趨勢。現在一些較小的發達國家已經形成了全國智能交通網絡,并且在實際應用中取得了明顯的經濟效率和社會效益。對城市的交通、安全做出了積極的貢獻。對我國來說,實現全國的交通網絡,不但不實際,而且也沒必要,但是對一些大中城市來說,則不僅是可行的,而且對現代城市的發展和人民的生活也是十分必要的。作為實現智能交通的重要環節---GIS地理信息系統的研究也就被提上工作日程?？梢哉f,GIS地理信息系統的研究已形成了一個軟件產業,將在越來越多的應用領域得到研究和利用。
