為了提高煤礦生產能力和安全生產管理水平，礦井要安裝建設多種自動化系統，如：提升、排水、運輸、通風自動化系統及供電、選煤、工業電視、安全檢測系統等。這些系統大多是在不同階段建設，處于相互獨立的狀態造成了，如通信線路重復投資，整體可靠性差，各系統信息不能互通，維護量大等問題。為了整合資源就需要建立統一的綜合自動化系統。組建一個光纖冗余環網將地面瓦斯抽放站、洗煤廠、變電房、風壓機房和井下的皮帶，采煤區變電站各個子系統連接起來，根據距離的遠近可以選用單?；蚨嗄９饫w。除了這些，還有我們的控制層的各個控制站,信息層的服務器，視頻系統也是用交換機組建了環網通過環間耦合的來交換數據。采用IEM7010千兆工業以太網模塊組成綜合監控系統的主干網絡，不僅可以引入一體化的理念，而且為未來的擴展系統提供了高速的網絡媒介。系統通過組成復雜的環形冗余網絡，保證了各個子系統中設備鏈路暢通，對故障恢復起到非常有效的作用。



　　網絡特點



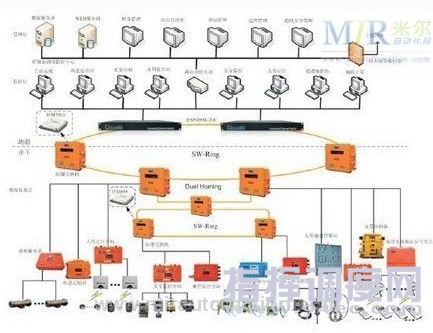

　　此礦井安全綜合監控方案的網絡結構由現場設備層、監控層和管理層構成。其核心網絡是由SW-Ring基本組網結構中的Ring和Dual Homing構成。地面上組建的千兆光纖單環網和井下組成的百兆光纖單環網，以Dual Homing的形式將井下和井下單環銜接在一起。此種組網方式的可靠性非常的高，網絡即使在兩個單環及單環之間銜接處都出現光纜故障，網絡也能夠正常運行。在煤礦井這種可靠性要求苛刻的環境，特別適合使用這一組網方式，充分體現其優勢。在監控層用2臺IES5026M-2GC進行冗余，這保證了在地面能夠安全可靠監控井下的設備。整個網絡的核心部分采用光纜進行傳輸，且IEM7010千兆型工業以太網交換機模塊，在EMC方面性能突出，這保證了各種數據能夠安全可靠傳輸，而幾乎不受礦井內各種機械、設備的影響。
