一 、電力系統應急需求分析
隨著社會的不斷進步，人們生活水平的提高，超負荷的用電緊張和自然災害對電力設備造成破壞導致火災，嚴重危險人們的人生、財產安全。2005年夏天，上海電網遭遇了四輪持續高溫、兩次強臺風和一個強雷暴雨的襲擊，全市用電6次刷新歷史記錄。在迎峰度夏與臺風期間，全市出現了大量的電力故障。為了提高應急搶修工作的效率，提高處理電網故障的能力，除了增加搶修人力與物資以外，還需要解決故障點重復上報、搶修人力不合理調度等方面的問題。
目前，在迎峰度夏或臺風期間，緊急情況出現時都是采用上電搶修指揮中心通過傳真的方式通知下屬供電公司與分公司，經相關人員確認后成立搶修小組；搶修進行過程中，搶修現場的故障情況，搶修進度等信息都是通過電話告知指揮中心，而用戶單位或媒體無法及時知曉；搶修后的過程情況還是通過單個文檔或報表的形式保存，不便于歸檔或日后的查詢。
從傳統的電力搶修經驗總結起來看，目前的應急搶修管理在信息及時性和完整性、準確性上存在以下不足：
• 信息交換不及時；
• 事件進程不透明，無法實時調配；
• 信息零散，缺乏一個統一組織管理的平臺；
• 對外信息公布不及時，部門之間溝通不暢；
• 資源調配缺乏依據；
• 需求峰谷難以預測，資源供給單一；
• 缺乏事后的分析總結，事件后的數據、信息不完整，歷史信息無法長久保存；
• 對故障數據沒有系統化的積累和分析，無法指導今后的工作并做出合理預測；
• 無法針對問題進行根本原因分析并充分總結經驗，供以后借鑒?
二、電力應急指揮系統的應用
根據電力系統的特殊性，往往出現電力事故的地點是隨意性的不可預見性的，如何在快速的應急反應中完成事故的處理能力是至關重要的，而傳統的搶修信息的管理及今后的信息查詢只局限于文字性的描述，缺乏事實根據或者說沒有直觀的信息表達；在現今信息化高速發展的今天，顯然這種管理方式是不適用的，如何建立起在應急指揮系統中發揮重要作用及今后的管理信息的信息化系統在我們電力系統中是十分重要的課題。
北京可視通公司長期開發視頻通訊技術產品的基礎上，與電力行業客戶共同開發無線應急指揮視頻傳輸系統，該設備可以安裝在搶險車上，也可以配備給搶修人員，在進行應急工作時只需攜帶一個發射器及視頻采集設備，可以將從出發到現場的所有應急工作流程的現場聲音圖像事實的傳輸?shù)诫娏芾聿块T指揮中心，管理部門領導可以根據情況在指揮中心下達命令，指導前端應急人員的工作；所有的事實數據可以根據需要接入電力系統內部網絡實現跨部門、區域?qū)崿F(xiàn)信息共享，領導指示的快速下發，上下協調統一指揮并允許各相關單位進行響應和反饋。并對搶修過程等信息進行全方位展示，為指揮人員的指揮調度提供充分依據。
而后端的存儲設備可以對應急時期的重大故障搶修事件進行全過程采集，為實時調度和事后分析提供祥實的圖像、聲音原始數據。并能夠聯動外部系統，減少數據的錄入工作量。為后期從故障的發生頻率、故障分布情況、故障搶修響應情況等不同視角對故障搶修進行統計分析，為決策提供充分的歷史數據支持。
該系統建成后，對應急時期的響應和組織速度得到大大提高；·規范了應急事件的記錄過程，所有事件信息都得到了及時、詳細的記錄； 動態視頻音頻展示各級指揮人員能第一時間了解現場工作進度和人力物資的使用情況，為指揮人員的決策工作·提供數據支持，提高了故障搶修事件的處理速度；通過對歷史事件的統計分析為搶修工作提供經驗支持，提高了調度工作的合理性。
三 、系統原理介紹
該系統采用目前最先進的COFDM（編碼正交頻率復用）調制技術組成應急指揮系統，在各級領導和有關部門的大力支持和配合下，在移動中將所拍攝的圖像、聲音信號通過目前最新的COFDM技術的無線電超短波或微波的傳輸方式傳輸?shù)街笓]中心，進行視頻信號的分發和處理。
COFDM技術介紹
COFDM多載波調制系列高速移動無線圖像傳輸系統，采用獨特創新的信道估計和自適應均衡技術，妥善解決了抗多徑干擾、信道衰落、高速移動中多普勒頻移及擴展等問題，實現了在高速運動中拍攝并實時、非視距傳輸高質量圖像的技術突破。
由于多載波調制方式是所有數字網橋采用的固有模式，是一種發展趨勢。即體現了COFDM技術的先進、成熟、穩定等特點。
• 采用編碼多載波正交頻分復用數字調制技術
• 傳輸過程中使用了誤碼糾錯技術
• 編碼器和COFDM調制器超小型化
• 軟件可控制的保護時間間隔
• 自帶AES/ABS加密算法及預留第三方加密接口
• 射頻功率放大預失真技術
• 發射機、接收機頻率可以在一定范圍內可調
• 采用了適用于數字微波的低相位噪聲的本振
技術特點
1）、適合在城區、城郊、建筑物內等非通視和有阻擋的環境中應用，具有很高的“繞射”“穿透”能力。
傳統的微波設備，必須在通視條件（既收發兩點之間必須無阻擋）下才能建立鏈路，所以使用中受環境制約，需要提前考察環境，擬定、實測收發點。即使成功“布點”，天線定向、線纜布置等工作也相當煩瑣，不僅直接限制視音頻源的獲取、傳輸，而且系統的可靠性、工作效率也大打折扣。
COFDM無線圖像設備則徹底改變了這種局面。因其多載波等技術特點，COFDM設備具備“非視距”、“繞射”傳輸?shù)膬?yōu)勢，在城區、山地、建筑物內外等不能通視及有阻擋的環境中，該設備能夠以高概率實現圖像的穩定傳輸，不受環境影響或受環境影響小。其收發兩端一般采用全向天線，無須預先“踩點”、“定向”、布設繁雜的視音頻輸入、輸出電纜，視音頻源的采集端、接收端可根據現場情況及指揮/導演的要求自由活動。系統簡單、可靠，應用靈活。
2）、適合高速移動中傳輸，可應用于車輛、船舶、直升機/無人機等平臺。
一般微波（數字微波、擴頻微波）、無線LAN等設備因其技術體制的原因，無法獨立實現收、發端的移動中傳輸。如應用到車輛、船舶上，通常的 方案是再配置附加的“天線伺服穩定”裝置，以解決電磁波定向、跟蹤、穩定等問題，且僅能在一定條件下實現移動點對固定點的傳輸。這樣，其系統的技術環節多，工程復雜，可靠性降低，造價極高。但對于COFDM設備，它不需要任何附加裝置，就可實現固定—移動，移動—移動間的使用，非常適合安裝到車輛、船舶、直升機/無人機等移動平臺上。不僅傳輸有高可靠性，而且對比以上的方案，由于無須再配置附加的“伺服穩定”裝置，所以表現出很高的性價比。
3）、適合高速數據傳輸，速率一般大于4M bps，滿足高質量視音頻的傳輸。高質量的視音頻除對攝像機的要求外，對編碼流、信道速率要求十分高。
COFDM技術每個子載波可以選擇QPSK、16QAM、64QAM等高速調制，合成后的信道速率一般均大于4M bps。因此，可以傳輸MPEG2中4:2:0、4:2:2等高質量編解碼，接收端圖像分辨率可達到720×576或720×480，滿足后期分析、存儲、編輯等要求。
4）、COFDM具備很好的抗電磁干擾性能。
對抗頻率選擇性衰落或窄帶干擾及信號波形間的干擾性能優越，通過各個子載波的聯合編碼，具有很強的抗衰落能力。在單載波系統中（如數字微波，擴頻微波等），單個衰落或干擾能夠?qū)е抡麄€(gè)通信鏈路失敗，但是在多載波COFDM系統中，僅僅有很小一部分子載波會受到干擾，并且這些子信道還可以采用糾錯碼來進行糾錯，確保傳輸?shù)牡驼`碼率。
5）、信道利用率很高。
這一點在頻譜資源有限的無線環境中尤為重要；當子載波個數很大時，系統的頻譜利用率趨于2Baud/Hz。
四 、系統主要功能
系統具有無須架設定向天線就可以實現以下三種模式的應用：
• 移動發射——移動接收：主要用于直升機、無人機、地面車輛等移動載體之間的高質量圖像傳輸。
• 移動發射——固定接收：主要用于單兵、直升機、無人機、地面車輛等移動載體向地面指揮控制中心或固定接收 站點高質量傳送圖像信息。
• 固定發射——移動接收：主要用于固定指揮控制中心或固定發射站點向直升機、地面車輛等移動載體傳送高質量 圖像信息。
系統主要由兩部分設備組成：前端圖像發射設備、中繼設備和后端圖像接收設備。其中無線圖像發送設備和接收設備可以構成簡單的點對點圖像傳輸系統，也可以通過背對背連接構成中繼站圖像轉信設備。
• 前端圖像發射設備：將攝像機攝取的PAL 制式模擬電視圖像，經編碼、調制等發射處理后通過天線發射給中繼站 圖像接收設備或指揮監控中心圖像接收設備?！ ?
• 圖像中繼設備：將接收到的前端信號轉發至指揮監控中心。中繼站轉發手段可以是車載式圖像發送設備，也可以 是光纖、微波或衛星等通信手段。
• 后端圖像接收設備：將各中繼站轉信設備傳來的信號或直接收到的無線信號解碼還原成模擬圖像、聲音信號，并 選擇需要的圖像通道以供顯示。同時還可以將重要圖像信息通過衛星通信鏈路、光纖或微波線路傳輸至上級指揮 監控中心。

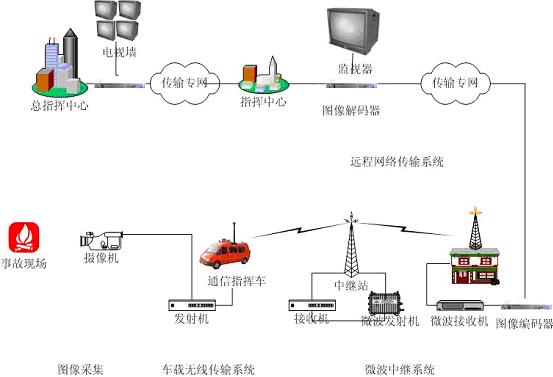

下面是系統組成示意圖：
五、結束語
在未來的城市文明建設進程中，電力是至關重要的，涉及到電力相關的管理工作也是；建立一套應急指揮系統實現信息化電力也是我們電力系統的重要工作，在今后的電力應急事件中加大處理力度，提高快速反應能力，保護人生、財產安全。
本站原創專稿，轉載時請注明稿件來源。
本文作者：北京可視通電子技術有限責任公司
