1 系統概述

　　電力傳輸巡檢是有效保證電力設備安全、提高電力設備可靠率、確保電力設備最小故障率的一項基礎工作。目前，國內普遍采用的是人工巡視、手工紙介質記錄的工作方式，這種方式存在著人為因素多、管理成本高、無法監督巡檢人員工作、巡檢信息化程度低、實時性差等缺陷。針對當前電力設備巡檢的情況，我們有針對性的制定了本解決方案，徹底解決了巡檢工作中的諸多問題，優勢主要體現在以下方面：

　　? 在電力線塔上安裝電力參數采集器、氣象站和攝像頭等，全方位記錄電力線塔的工作狀態、氣象信息以及實時周邊圖像等
　　? 系統配備了GIS系統，可監察巡檢人員的地理位置，有效保證了巡檢人員工作質量
　　? 采用3G無線網絡傳輸技術，實現電力設備巡檢工作的信息化管理，所有采集到的數據都會被實時傳輸?shù)街行墓芾砥脚_，系統時效性高
　　? 線塔所有的數據都存儲在中心平臺數據庫中，通過對歷史數據的對比和分析，可以得出線塔無故障運行曲線，提高了電力設備的安全可靠性，消除安全隱患

　　本方案所設計的系統使得電力設備檢修部門在巡檢工作上第一次實現了無紙化數據采集，同時使設備和電力設備管理部門有效的監督巡檢人員的工作情況，實現巡檢工作電子化、信息化、智能化，從而最大程度提高工作效率，保證了電力設備及傳輸線路的低故障率安全運行。

　　2 系統組成

　　本方案所設計的系統由四部分組成：電力線塔數據采集端、巡檢單兵、巡檢車和中心管理平臺。下面將對這四個組成部分逐一介紹。

　　2.1 電力線塔數據采集端部分

　　對于需要被巡檢的電力線塔，我們將在其上架設多種數據采集設備、數據傳輸設備和輔助設備等。數據采集設備主要有電力參數采集、氣象站、攝像頭以及報警探頭等，負責采集電力線塔的工作參數、氣象信息、附近實時圖像信息等；數據傳輸設備是指3G無線路由器，能夠?qū)⒃O(shè)備采集到的數據通過無處不在的3G網絡實時發送出去；輔助設備主要是指太陽能電板、風機、蓄電池和LED照明設備等，為設備提供清潔穩定的電源。

　　2.2 巡檢單兵部分

　　巡檢單兵在野外作業時配備視頻采集設備、GPS（全球定位系統）和PDA（掌上電腦）等。視頻采集設備一般為攝像頭或DV設備，用來采集單兵附近的視頻信息；GPS設備將單兵當前的位置信息發送到中心管理平臺，便于管理中心監視監督；PDA具有3G聯網功能，通過3G網絡從中心管理平臺下載當前要檢查的線塔信息，并能夠在檢查完成后將檢查結果直接發送到管理中心，具有極強的時效性和準確性。

　　2.3 巡檢車部分

　　巡檢車配備有與巡檢單兵相同的設備，工作方式與巡檢單兵幾乎完全一致，兩者是系統中可獨立工作又可相互配合完成工作的部分。巡檢車與巡檢單兵都能夠單獨完成巡檢任務，這是兩者的共同點；巡檢車的巡檢范圍更大，具有更高的機動性，而巡檢單兵可以更近距離的檢查電力線塔，這是兩者的不同之處。在實際應用中，巡檢車和巡檢單兵既可以單獨行動，又可以互相配合互相協調，完成巡檢任務。

　　2.4 中心管理平臺部分

　　中心管理平臺是本方案設計的系統的中心部分。它通過互聯網收集現場各個電力線塔發送來的信息，并加以整理分析，一方面將這些信息存儲在數據庫中，以備以后查詢、統計和匯總之用；另一方面，中心管理平臺在大屏上實時的顯示各個電力線塔的詳細信息，這些信息包括線塔的工作狀態、氣象狀況和周邊場景，以及巡檢單兵和巡檢車的實時位置等，極大的提高了電力巡檢的時效性和準確度。另外，中心管理平臺配置GIS地理信息系統，可實時顯示巡檢單兵和巡檢車的地理位置，也可查詢巡檢單兵和巡檢車的歷史軌跡，便于管理人員監督監察巡檢人員的工作狀況。

　　3 總結

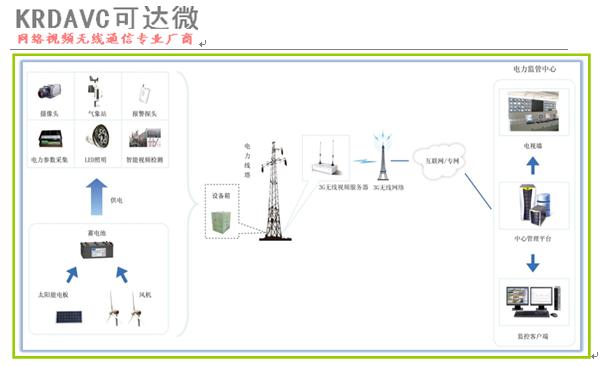

如下圖所示，本方案設計的系統在電力線塔上安裝設備箱，內含多種數據采集設備以及3G無線視頻服務器，通過3G網絡將采集到的各種數據發送到互聯網上；中心管理平臺通過互聯網獲取線塔發來的數據信息，處理之后實時的顯示在電視墻上，并存儲在服務器中。這樣一來，管理人員不僅可以知曉當前各個電力線塔的工作狀況，通過調取數據庫數據，更可以獲得各個電力線塔的歷史工作信息數據，從而可以通過統計、匯總等方法總結出線塔工作狀況的規律。有了這樣一個規律，管理人員便可以通過觀察數據預測出哪個線塔將要出現故障，做到提前預防，從而可以保證電力線路的正常運行，極大的降低因線路故障而帶來的損失。
