近年來，學院在不斷加強教學管理，提高教員隊伍素質的同時，還加大硬件設施建設力度。為了更好的開展現代化教學，實時逼真的反映武警指揮作戰人員的演練對抗情況，決定在指揮室安裝一套大屏幕系統，在經過一番產品對比選型后，福州武警指揮學院特意確定選擇著名大屏幕廠商——中達電通的全套大屏幕產品。



　　二、項目方案

　　

　　經過現場勘查，指揮演練中心空間相對狹小，第一排操作臺離墻只有3米多，為了節省空間，決定采用中達電通業界首創DVS系列的多層電動前維護顯示單元，單元對角線為60英寸，拼接方式為2行x4列，屏幕靠墻安裝，不需要預留后部維護通道。



　　DVS電動前維護顯示單元采用獨特的電動屏幕和電動六軸調整技術，可從正面開啟屏幕進行維護，在滿足正常安裝維護的情況下可實現多層堆疊拼接，最高可堆疊8層。不需要預留維護通道，真正實現了大型DLP顯示拼接墻完全靠墻安裝，為控制室空間有限的用戶提供了理想的解決方案，對于安裝空間足夠的用戶，也將極大提高控制室的整體空間利用率，提供更好的觀看視角。

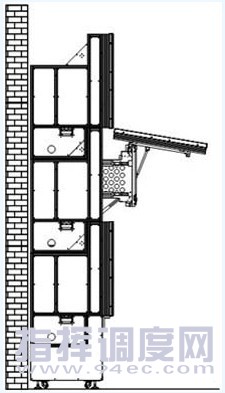

　　多層電動前維護DVS系列單元拼接墻示意圖



　　中達電通DVS電動前維護顯示單元在安裝、維護、散熱各方面均具有其獨特的技術：



　　n 獨有的電動屏幕開啟技術

　　

　　屏幕采用由電機驅動液壓式杠桿原理的推出及翻轉裝置，可以電動方式從前方打開屏幕，保證了即使屏幕之間相互擠緊時也可以方便的將屏幕推出，屏幕的推出及收回操作精確平穩，保護屏幕不會受到損傷，使得安裝維護人員可以方便的對單元內部的部件包括接口模塊、燈泡、色輪等進行維護操作。



　　n 獨有的電動六軸調整技術



　　畫面幾何調整采用電動六軸光學調整機構，電動六軸的每個軸向均采用精密電機控制，可通過調試軟件或遙控器給每個單元電動六軸機構發出指令，電動六軸調整電機即可自動進行相應的調節，每個軸向均可達到0.1mm級的調節精度，遠高于手動調節的精度，從而更精確的調整每個單元的畫面幾何，實現圖像的無縫拼接顯示。



　　n 獨特的電動調節整合技術



　　DVS電動前維護顯示單元的電動六軸與電動屏幕采用同一個控制模組，并與光機控制技術整合，通過光機的遙控器和調試菜單界面，既可以進行電動六軸的幾何調節，又可以進行屏幕及反射鏡的機械調整，真正實現了前維護單元的電動調試全面自動化。



　　n 獨特的箱體散熱通道設計

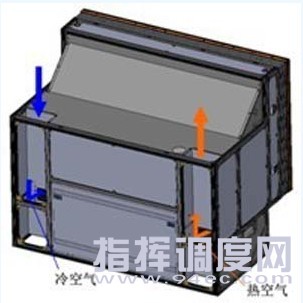

　　DVS電動前維護顯示單元采用獨特的縱向雙風道散熱結構設計，采用先進的強制冷卻及空氣對流設計原理，形成高效的空氣對流散熱系統，具備多組冷卻風扇，可將單元內部的熱量通過縱向散熱通道快速排出，多層堆疊時也不需要預留后部散熱空間。

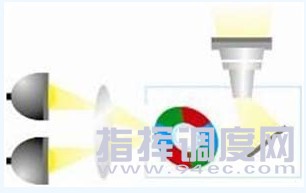

　　除此之外，在光源方面，此次使用的顯示單元采用中達電通雙燈熱耦合專利技術，具有單燈/雙燈/自動切換的三種創新工作模式。對比市場上其他廠商雙燈切換時因燈泡機械移動出現的短暫黑屏現象，中達電通采用光學棱鏡的方式會聚2個燈泡輸出的光線，大幅度提高了投影光機的亮度，而且給系統帶來冗余功能，保證系統在任何時候都能顯示圖像，確保在重要場合不會出現黑屏現象。



　　

　　雙燈熱耦合技術具有如下獨特優勢：



　　¡更精準、快速切換：相對于雙燈位移式結構，雙燈熱耦合技術由于不存在機械式位移換燈，不會出現因機械動作而造成的對焦偏移及響應延遲問題，燈泡切換速度更快，投影燈故障恢復時間小于2秒。



¡高效棱鏡聚合技術：采用Delta專利的獨特高效棱鏡聚合技術及光學設計，有效彌補一般棱鏡造成的光損失，顯著提高光效率，單燈時輸出亮度基本達到單燈光機的亮度標準。



¡獨特“畫面?zhèn)浞?rdquo;功能：可應付燈泡突發性故障，不會發生投影畫面中斷的情況。在許多緊急和重要的相關應用中(如軍事指揮、災難救援、實時監控等)絕不希望看到畫面消失，不允許遺漏任何細節，即使是數秒的時間，此時“畫面?zhèn)浞?rdquo;功能更好地滿足用戶要求。



　　項目配置

　　

　　DLP投影顯示單元：DVS-60- XGA DL前維護 8套



　　圖像拼接控制器：VisionCON2000 1臺



　　控制軟件： 1套



　　專用的VGA，RGB矩陣 2臺



　　專用的VGA，RGB線纜： 1批



　　項目總結



　　中達電通具有多年將大屏幕系統與用戶專業應用系統進行集成整合的項目經驗，在軍隊、交通、水利、電力、能源、工礦企業等眾多領域擁有許多成功案例，從而為承擔本工程奠定了堅實的基礎。此次項目順利安裝后，適逢福建省武警系統內部輪訓，會議期間全程使用了這一套大屏幕系統，用戶對中達電通的大屏幕顯示墻在使用過程中的穩定性、均勻性、一致性及畫質流暢性給予了很高的評價。
