大唐微電子技術有限公司（下稱“大唐微電子”）是大唐電信科技產業集團控股的大唐電信科技股份有限公司（上交所，600198）的下屬子公司，其前身為原郵電部電信科學技術研究院集成電路設計中心。



　　作為集成電路設計領域的領軍企業之一，大唐微電子經過十余年的積累，不僅取得了巨大的市場和產品成功，還形成了成熟的產業化經驗。公司擁有一項世界知識產權組織和國家知識產權局頒發的專利金獎，兩項信息產業部重大技術發明獎。在芯片安全技術方面，大唐微電子是國內最早從事芯片安全技術研究的企業之一，很早就對國際最權威最先進的芯片安全技術進行跟蹤和研究，現在芯片安全技術的積累基本上與國際同步，大唐微電子安全芯片系列產品相繼獲得國際EMVCo芯片安全認證證書和銀行卡檢測中心安全芯片認證證書，這表明大唐微電子在國內芯片攻擊安全防護技術方面處于領先地位。



　　憑借強大的研發能力，大唐微電子成功開發了中國第一枚具有自主知識產權的GSM手機專用SIM卡、CDMA手機專用UIM卡、電話IC卡、IP電話賬號IC卡的芯片及模塊產品，打破了當時國外企業在該領域的壟斷，促進了中國移動通信產業的發展。在移動通信領域，大唐微電子是國內移動通信運營商主要SIM卡芯片供貨商之一。在身份識別領域，大唐微電子成功研發自主知識產權的第二代居民身份證芯片，并因此獲得了國家科學技術進步一等獎，成為國家指定的第二代居民身份證芯片設計及模塊封裝企業，占有25%的市場份額。在社保領域，大唐金融社?？ò踩酒母呖煽啃栽谟脩舻氖褂眠^程中得到了驗證，并在2012年底獲得了工業和信息化部頒發的“中國芯”最佳市場表現獎，成為社保芯片模塊的主流供應商之一。



　　優良的品質與完善的服務使大唐微電子產品深受廣大用戶好評，曾獲得“‘中國芯’領軍設計企業”、“中國十大集成電路設計企業”、“中國十大IC設計品牌”、“中國智能卡10強企業”、“十大杰出技術支持中國IC設計公司”、“社?？ㄗ罴压?yīng)商獎”、“中國十大集成電路設計企業”和“‘中國芯’最佳市場表現獎”等榮譽稱號。



　　面對新的機遇和挑戰，大唐微電子將在金融、移動支付、社保、電信、公共安全、教育、衛生等領域通過對技術、產品性能、質量本身的綜合提高，實現從單一產品提供商向整體解決方案提供商的轉型目標。展望未來，大唐微電子將不斷以變革迎接挑戰，以一流的產品和解決方案，竭誠為用戶提供優質的服務。



　　2  方案背景介紹



　　2.1 方案背景數字對講機參考設計方案背景有三點。



　　背景一：信息產業部于2009年底發布的666號文，明確了國內數字對講機系統將取代傳統的模擬對講機系統，在近期還將啟動對講機國標的調研及制定。這將在對講機領域帶來新的市場機遇。

　　目前國內每年生產模擬對講機的數量達500萬臺左右，全國使用模擬對講機的總量達5000萬臺左右。預計2011年，國內對講機出貨總量將達到720萬臺左右，之后每年以20%的增長率遞增。國內數字對講機現有市場份額較小，但根據工信部發布的通知，經過5年過渡期到2016年，數字對講機在國內的市場占有率將達到100%。



　　五年過渡期內，要對我國已在使用的5000萬臺模擬對講機存量市場進行更新，同時每年還要滿足每年20%市場銷量的增長，未來五年僅在我國就有7000多萬臺數字對講機的市場容量，數字對講機產業的市場空間是巨大的，如果能把握住這個市場機遇，將為國內企業帶來巨大商機。國內企業一旦完成了對講機的數字化轉型后，不僅能保持原有的市場，還能用中國的低成本優勢，進入原被國外控制的高端市場。



　　在數轉模大的環境下產生了數字對講機基帶芯片設計及配套解決方案開發的需求。



　　3 方案簡介公司數字對講機解決方案是基帶芯片01B+射頻芯片的整套dPMR/DMR/方案。方案軟硬件架構如下：

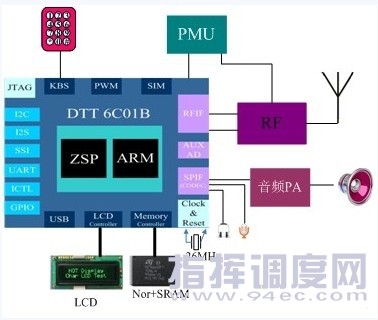

硬件結構圖

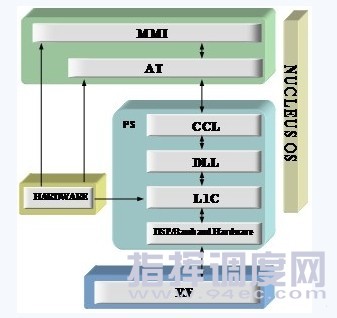

　　軟件架構



　　基于DTT6C01B芯片開發的dPMR/DMR數字對講機整機平均功耗低達20mA，而BOM成本可與模擬對講機媲美。除了實現dPMR/DMR協議全部功能外，可根據客戶需求增加補充業務功能，01B芯片豐富的外設接口為此提供硬件保障。整個軟件系統繼承了GSM/GPRS終端技術積累，穩定可靠。軟件層次結構清晰，可根據客戶需求開放各級軟件接口。



　　01B芯片是款通用信息處理平臺，滿足dPMR、DMR、TETRA等標準的終端需求，可實現硬件平臺的統一和軟件的最大復用。為了滿足未來專用通信領域的各種需求，01B芯片也將不斷升級，為圖像傳輸?shù)雀叨诵枨筇峁┍Ｕ稀?/div>

　　01B基帶芯片是一塊ARM加DSP的芯片，并支持內置聲碼器和外加聲碼器兩種形式，芯片集成度高，成本低，方案實現簡單，只需要配合一個外部存儲芯片、射頻芯片和相應的外圍應用電路就可以實現復雜的數字對講機功能。

　　4.2 軟件架構優點

　　用戶可進行二次開發，提供豐富的AT指令接口，具有良好的可擴展性，助力客戶開發更豐富的應用功能；

　　功耗低，采用GSM降功耗技術，平均待機功耗小于20mA,正常使用時間大于11小時（電池容量為1500mAh時）。

　　支持?jǐn)?shù)字和模擬兩種模式，能兼容現有常規模擬系統，保證模擬產品向數字產品平滑過渡。

　　4.3方案特色功能

　　性能優越，低功耗低成本——安全性，經濟性；

　　 功能強大，外設接口豐富——適用性；

　　系統穩定，結構清晰開放——成熟性，可管理性；

　　統一平臺，兼容多種制式——靈活性；

　　持續演進，滿足市場需求——可擴展性；
