MG3000-PT6301是專為各行業客戶提供定二次開發應用的廣播通信主板，該主板適用煤礦、監獄、平安城市、工業擴音對講等行業應用。該產品做了本安設計，支持的功能有廣播、對講、報警、播放音樂（WAV格式）、通知、咨詢等多種業務功能,采用高性能的芯片組方案，具有良好的性能，豐富的物理接口，話筒、網絡接口、line in/line out、開關量等接口,該設備通過以太網數據接口實現語音和音樂文件等數據的接入。

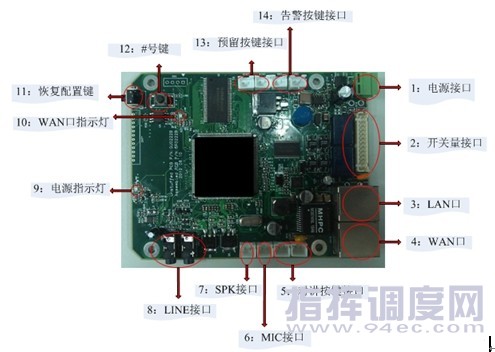

　　物理接口





　　1) 電源接口（CN17）       DC12V輸入；

　　2) 開關量接口（CN11）     包括開關量3個輸入和3個輸出信號接口；

　　3) 網口LAN（CN15）      10/100MHz標準以太網口；

　　4) 網口WAN（CN16）      10/100MHz標準以太網口，支持POE；

　　5) 對講按鍵接口（CN8、CN12）      CN8對應開關信號，CN12對應點燈信號；

　　6) 外置麥克接口（CN4）    可支持-58dB咪頭；

　　7) 外置喇叭接口（CN3）    可支持8Ω，1.5W的喇叭；

　　8) line接口

　　? line in（CN5）音頻線路輸入接口；

　　? line out（CN2）音頻線路輸出接口；

　　9) 電源指示燈（D8）        燈亮表示板卡供電正常；

　　10) WAN口指示燈（D2）     啟動過程中為閃爍狀態，啟動完成后燈亮表示網絡物理連接正常；

　　11) 恢復配置鍵（S2）       恢復出廠配置按鍵，長按可恢復出廠IP設置；

　　12) “#”號鍵（S1）         供調試模式使用；

　　13) 告警按鍵接口（CN10、CN14）    CN10對應開關信號，CN14對應點燈信號；

　　14) 預留按鍵接口（CN9、CN13）     CN9對應開關信號，CN13對應點燈信號。

　　主卡尺寸:

　　1) 長寬厚：       115mm（長）* 90mm（寬）* 1.6mm（厚）

　　2) 電路層數：     四層PCB板

　　3) 安裝孔：       四個，φ3.5

　　電源要求和功耗:

　　1) 電源要求：     DC12V/0.5A

　　2) 功耗：         2.5W（待機狀態）

　　3) 3.5W（正常通話狀態）
