項目介紹：
冬季的采暖供熱是北方城市每年必須面臨的事關國計民生的大事，為提高城區供熱質量、有效管理利用供熱資源，供熱部門建立城區熱力站監控系統，隨時掌握、控制各熱力站的工作狀態，根據國家節能減排的政策，在每個換熱站增加電量檢測模塊，分析設備運行狀況和能耗，為進一步節能減排做好統計工作。
數據采集要求：
1、控制中心與各熱力分站無線傳輸通訊；
2、熱力分站對流量、溫度、壓力、設備電量進行采集；
3、熱力站獨立運行、運算、存儲并定時上傳數據至控制中心。

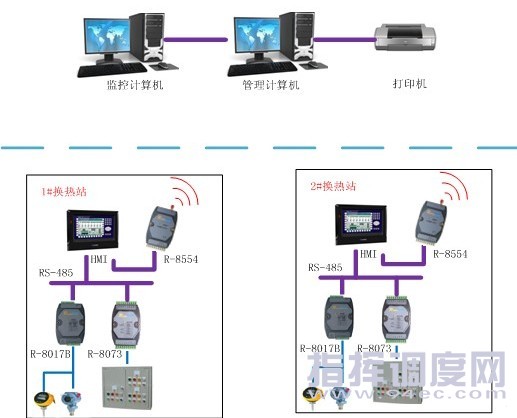

系統描述:
通過城區熱力站監控系統的建設，保證了供熱采暖的高質量，同時由于智能的比較功能的實現大大節省了不必要的能源浪費，而且整個系統的自動化實現將取締原來人工的來回抄表報數的行為，同時通過電量模塊檢測設備的單位能耗和實時電壓電流，為設備維保建立系統檔案。在提到效率的同時將大大節約人工成本，逐步將熱力站建設成無人值守站。
無線數據傳輸模塊RemoDAQ-8554
主要特點
- 支持雙向全透明數據傳輸、高速傳輸、永遠在線；
- 內置看門口狗，具備異常重啟。采用多重軟硬件可靠設計，保證DTU的長期穩定運行；
- 支持短信、本地和遠程圖形界面配置與維護；
- 支持中英文短信、短信接收、單發、群發功能；
- 支持?jǐn)?shù)據中心動態域名或固定IP地址訪問；
- 支持虛擬數據專用網；
- 點對點、點對對點、中心對多點、數據終端永遠在線、數據/短信觸發等多種工業方式可選；
- 可根據用戶的特殊需求定制帶模擬量、開關量采集功能的工業模式。
- 天線接頭 ： 50Ω/SMA陰頭
- 接口： 波特率：600bps~115200bps，數據格式：1起始位、8數據位、1停止位。類型RS-232/RS-485
- 供電電源：DC+10V~30V/1A寬限電源電壓和DC+5V/1.5A電源電壓兩種供電方式
- 工作電流 ：最大90mA / +24VDC
- 工作環境溫度 ：-20℃~+60℃
- 相對濕度 ：50℃，30%~80%無凝結
數據采集模塊RemoDAQ-8017B或RemoDAQ-8017 +
主要特點
- 通道：8路差分模擬輸入，每通道量程可獨立設置
- 輸入類型：mV、V、mA
- 量程范圍：±150mV、±500mV、±1V、±5V、±10V、±20mA、4-20mA
- 隔離電壓：3000VDC
- 過電壓保護：±35V
- 采樣頻率：10Hz
- 輸入阻抗：20M Ohms
- 誤差范圍：±0.1%或更高
?

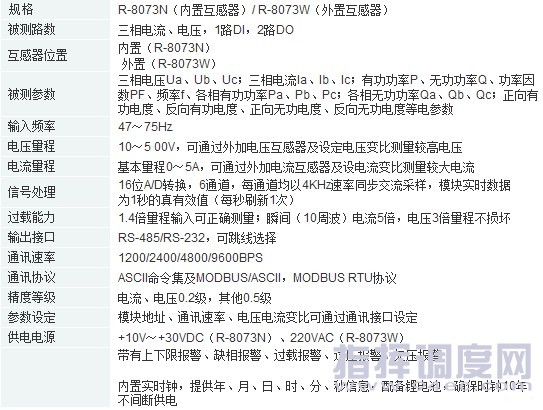

RemoDAQ-8073N（電量采集模塊）
本產品內部集成了微型控制電腦芯片、數字信號處理芯片、標準的通信接口，兼容
RS-485或RS-232接口，可以完成測量、校準、設定、遙測、遙調等功能。
由于體積小、功能多、精度高，可以用在多種交流用電場合下的測量、計量以及遠
程集中抄表、監控管理。性能優異、價格低廉，可有效的降低用戶使用成本。
