一．項目需求描述：
應急非視距圖像、數據、語音雙向傳輸系統。面對突發的事件：不確定的時間、不確定的地點、也許目標還是移動的……
1．新建5臺移動指揮車和1套單兵的聲象采集、（本方案由華信聯創無線寬帶事業部提供）GPS定位等設備和電子地圖等軟件；
2．6套設備組成一個網絡，單鏈路傳輸距離山區環境不小于5KM
3．實現動中通；
4．與原來的網絡及車組聯網，話音和監控圖象兼容成一體。
5．實現移動地域網，既廣范圍的移動局域?qū)＞W(wǎng)的實現。
二．項目分析：
根據用戶的需求，該項目主要通過5臺移動車（本方案由華信聯創無線寬帶事業部提供）和1個單兵之間的移動、定點組網，實現無線組網、視頻圖象監控、GPS定位、電子地圖、話音傳輸鏈路等功能。
項目的主要技術點：
1．無線局域網組網，一點對多點，自由組網，動中通；
2．視頻圖象采集與傳輸控制；
3．GPS定位和電子地圖顯示；
4．與原有車組網絡的聯接；
5．兩套視頻圖象監控系統的兼容；
6．話音信號在局域網中的鏈路建立與傳輸。
7．實現移動地域網，既廣范圍的移動局域?qū)＞W(wǎng)的實現
三．項目方案
該系統從功能結構上可分為BHU SYSTEM 2410 MU網絡部分、視頻會議監控部分、話音傳輸部分以及軟件電子地圖與GPS定位部分四大部分組成。

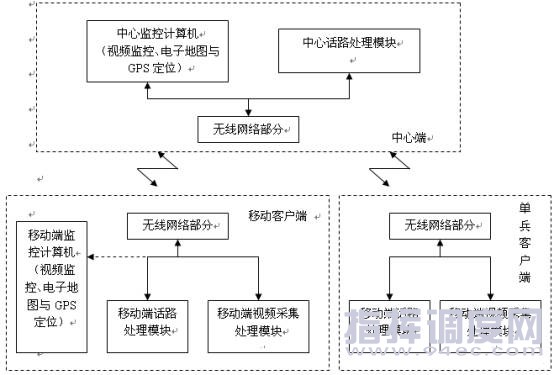

項目組成框圖如下：
各部分組成方案簡介如下：
1．無線局域網網絡部分
由無線網橋及其配套產品組成，完成無線組網，提供0~28Mbps傳輸帶寬；
2．視頻監控部分：
視頻監控前端（5臺移動車 + 1單兵）：由彩色攝象頭 + 云鏡控制與解碼組成接入無線局域網；5臺移動車可配置客戶端監控工控機或軍用筆記本電腦實現本地視頻圖象等的監控管理。
會議監控中心（中心指揮車）：采用BHU SYSTEM網絡視頻（本方案由華信聯創無線寬帶事業部提供）監控系統軟件，實現視頻圖象的監控和語音雙向傳輸，并可以通過任何IP網絡進行數字視頻的管理。
3．話音傳輸部分
主要由網絡接口轉換器、音頻編解碼器等設備組成，實現話音鏈路的建立與傳輸管理。
4．電子地圖同GPS系統
采用自主研發的GPS采集處理設備 + 電子地圖，實現移動指揮車和單兵的GPS定位、（本方案由華信聯創無線寬帶事業部提供）電子地圖顯示及其相關信息管理。
四．項目功能特點
本項目通過集成無線網絡傳輸設備、視頻會議監控設備和會議監控軟件、GPS全球定位設備及電子地圖軟件等，具有以下功能特點：
1．無線組網：項目建成一個標準局域網專網網絡平臺。在該網絡上可實現普通局域?qū)＞W(wǎng)可實現全部功能。
2．視頻圖象和語音的實時雙向傳輸與控制：（本方案由華信聯創無線寬帶事業部提供）采用先進的數字硬件視頻服務器處理技術和網絡視頻監控技術，實現監控前端視頻圖象和聲音的實時監視與控制，定時、隨機錄象、錄象回放等功能。
3．GPS全球定位：通過GPS采集設備，可以精確確定自身的精度、緯度、海拔高度等參數。
4．電子地圖：采用軍用標準矢量交換電子地圖，根據GPS參數實現自主定位顯示、車組分布定位顯示和監控；三維坐標量算、面積量算、距離量算、坡度和高差量算、方位角量算；通視分析；地貌剖面分析；地形顯示、圖形漫游、圖形縮放；比例尺切換、矢量/像素地圖切換；BMP圖像存儲、地圖打印輸出；（本方案由華信聯創無線寬帶事業部提供）地形目標屬性提取、多媒體查詢；二維與三維對比顯示；地圖裁剪；為電子沙盤準備紋理和DEM數據；以交換格式輸出矢量地圖數據；坡度分析；高度分析（分層設色）等功能。
5．移動快速組網：系統通過多種技術途徑，打破了傳統的定點組網方式，實現了野外移動快速展開、組網。
6．音話傳輸：通過專用設備實現在局域網中建立穩定的語音話路的傳輸鏈路。
BHU SYSTEM 2410 MU 傳輸鏈路拓?fù)浣Y(jié)構圖
（1）星形網絡拓?fù)浣Y(jié)構
說明：
1、A、B、C、D、E、F站均為移動倉車站
2、A站為中心站，其網絡結構為星形網絡拓?fù)浣Y(jié)構
?。?）樹形網絡拓?fù)浣Y(jié)構
說明：
1、A、B、C、D、E、F站均為移動倉車站
2、A節點為中心站，其網絡結構為樹形網絡拓?fù)浣Y(jié)構
?。?）總線形網絡拓?fù)浣Y(jié)構
說明：
1、A、B、C、D、E、F站均為移動倉車站
2、A站為中心站，其網絡結構為線形網絡拓?fù)浣Y(jié)構
注意：設備有自動中繼功能，實際中用戶無須考慮設置等內容。
（本站原創，廠商供稿。未經授權不得轉載，轉載敬請注明來源：“94ec指揮調度網”，如需轉載，請注明來源和作者，謝謝合作?。?/strong>
