作戰指揮中心是總隊進行處突指揮工作的核心場所，是全總隊各類信息的匯聚點，是部隊信息上傳、下達的中繼點。該平臺具備強大的實時決策、指揮調度功能，通過計算機信號、網絡信號、監控視頻、高清會議等的接入，完成突發事件的實時監控、指揮調度、音視頻交流等。此套大屏幕顯示系統采用一套4行12列67英寸LED光源高清DDSP-67E投影單元組成，采用美國TI公司最新的0.95英寸12°LVDS(SXGA+,1400×1050分辨率)DMD芯片，是目前背投拼接領域分辨率最高的一款顯示芯片，具有超高分辨率、高清晰度、高對比度等顯示特點，畫面能夠以M×N方式任意縮放、漫游、疊加，小于0.5mm拼縫使復雜的顯示圖像不會產生畫面錯位現象，完全適用于作戰指揮中心高分辨率、高速GIS地理信息、高清監控視頻、視頻會議對顯示終端的要求。

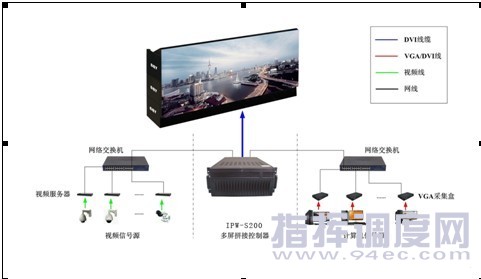

作戰指揮中心大屏幕顯示系統結構圖
其他三個系統主要用于作戰勤務值班、后勤部值班、政治部值班，輔要功能為舉辦臨時會議、商討決議等，根據職能要求，GQY在山西武警總隊信息可視化管理綜合解決方案中設計了三套液晶拼接屏，均由3行6列46英寸LPD-46A液晶顯示單元組成，能夠通過選擇切換的形式將視頻圖像或計算機畫面顯示出來，在液晶拼接顯示墻上任意位置、任意大小以窗口形式顯示，或者放大至全屏顯示。LED光源

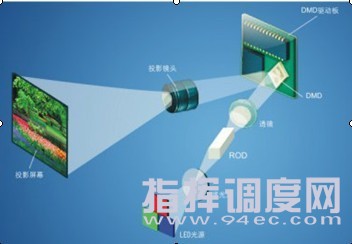

LED光源投影是7×24控制室顯示的未來趨勢，將取代傳統的汞燈系統。相對于傳統汞燈，此項全新技術具備眾多優勢。采用LED光源壽命長達６萬小時，省去燈泡、色輪等傳統耗材，使得維護異常簡單；同時LED光源自發光以及高色域的特點，也使得DLP拼接單元的色彩表現更上一層樓。
系統采用網絡分布式結構，即所有的信號源均先進行網絡編碼，通過交換機接入IPW-S200多屏拼接控制器，具有海量信號接入能力，不同的大屏幕顯示系統由多臺輸出設備連接，并提供所有信號源的解碼顯示。無論是復合視頻信號還是各類計算機信號、流媒體信號，均可通過網絡編碼方式輸入控制器，使其具有強大的輸入信號擴展能力。當需要增加新的信號時，只需增加新的信號采集模塊即可連入網絡即可完成新信號在大屏幕上的顯示。
同時系統信號集中在指揮中心采集，各種信號可由指揮中心通過網絡傳至其他三處分控中心，布點方便，極易擴展。＼
統一控制
系統具有靈活的控制，所有的拼接處理設備由統一的IpRemote控制軟件統一管理，控制器采用了純網絡的架構設計，故在同一網段的任意一臺計算機均可以通過IE瀏覽器輸入用戶名和密碼來實現對大屏幕的控制，并通過IpRemote大屏幕控制軟件管理所有的信號源，可對信號源進行添加、刪除、排序、預覽、縮放、拖動漫游等操作，也可對矩陣、視頻服務器等設備進行控制和管理，故網絡上的任意一臺計算機均可以作為大屏幕的控制電腦，與傳統方式需要專設一臺控制電腦控制大屏幕相比，其控制的靈活性、便捷性大大增強。
山西武警總隊指揮中心的建設，是從適應中國特色新軍事變革和部隊應急救援指揮需要出發，應急指揮中心實現真正意義上的“勤務管理可視化、指揮控制實時化、教管訓保網絡化、機關辦公自動化”，切實提高部隊戰斗力，使首長做到“運籌帷幄之中，決勝于千里之外。”
