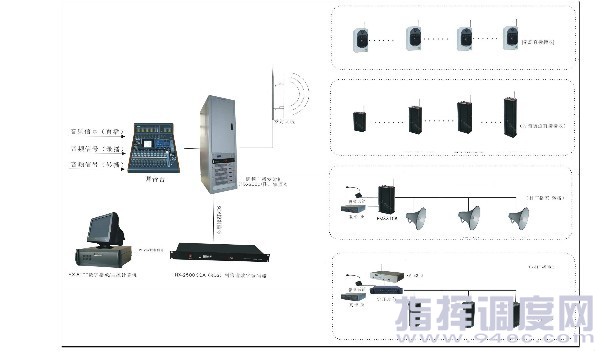

3.2、中石油**采氣廠無線應急指揮廣播原理圖
4.1、無線應急指揮廣播系統的設計
4.1.1無線應急指揮廣播發射中心
指揮中心設置無線調頻發射機、主控計算機、部分模擬音源、HX-6000智能廣播軟件、調音臺、SCA編碼控制器、電源時序器和廣播操作臺等組成。“模擬+數字”音源的播放設計，使音源選擇范圍更為廣泛，使播控部分實現了“音源數字化、播出自動化、管理智能化”。
可尋址智能廣播軟件，具有周播放設置，定時定點自動或手動播放，任意分區編組，自動開關機，緊急廣播等功能，能夠滿足應急指揮廣播用戶多重播放的需要。
SCA編碼控制器是警情播報廣播系統控制信號調制設備，采用頻移鍵控方式，用數字控制信號調制載波參數，把頻譜搬移到高頻載波，便于遠距離離傳輸。具有誤碼率低、傳輸衰減小、抗擾性能強、抗噪聲性能好等特點，是無線控制信號傳輸?shù)淖罴褌鬏敺绞?，非常穩定、可靠。
調頻廣播發射部分是建設無線調頻廣播的核心設備，發射音頻信號品質的好壞將影響到整個鄉鎮智能廣播系統的質量，所以選擇具有優秀品質的調頻廣播發射機至關重要。我們選擇素有“智能廣播專家”之稱的TECHSTAR牌HX-2000調頻廣播發射機、四層高增益全向天線、高增益高頻電流饋管等作為發射裝置，極大提高鄉鎮無線智能廣播系統的整體品質，該發射機通過了國家無線電管理委員會無線電型號核準。
4.1.2無線接收設備
無線接收設備分為兩種模式，一種采用FM75B系列的室外調頻音柱，晶振穩頻、接收可靠、音質好。另外一種方式采用無線調頻收擴機+高音喇叭的方式收聽。
4.2系統功能及特點
l 點對點可尋址功能：利用“無線音頻調頻+智能控制”相結合模式搭建，無線應急指揮廣播終端可實現點對點、任意分區編組定時自動/緊急手動尋址警情播報。自動廣播時終端可根據中心設置智能開關、自動播放。
l 應急指揮功能：在遇到重大自然及社會災害時能通過本系統無線遠程的發送廣播信號，避免了因信號線路中斷而出現的通信終端等現象。
l 法制教育、安全教育播音功能：該系統有自動定時播放功能，指揮中心可根據需要定時播放一些關于法律、安全等常識問題，提高市民的法律意識、安全意識，達到普及法律知識、安全知識的目的。
l 氣象預警、交通疏導功能：在出現氣候、交通等緊急情況時，110指揮中心可以通過該系統發布預警信號，使市民及時做好應急準備和疏導人流解除擁堵等。
4.2系統特點
l PLL微電腦鎖相環技術，確保發射頻率穩定可靠；
l 晶振穩定頻率技術，使接收頻率不會產生漂移現象；
l 新穎“模擬+數字”音源混合架構，音源選擇范圍更加廣泛；
l 任意分區編組設置定時播放，緊急呼叫廣播；
l 自動開關機，智能外設控制，實現了廣播系統無人值守；
l 滿足功率要求即可接收廣播信號，擴容擴展非常方便；
l 科學播控設計，為音頻采編留有接口；
