一、農網智能型低壓配電箱（JP柜）

　　1.1簡介

　　農網智能型低壓配電箱（簡稱智能配電箱）是按照電氣接線要求將低壓開關設備、計量和測量裝置、智能配變終端、保護電器和輔助設備組裝在封閉箱體中，用于國家電網公司供電區域內交流頻率50Hz，額定電壓為400V及以下農村電網中，安裝于容量為400kVA及以下變壓器端，具有計量、測量、控制、保護、電能分配、無功補償和濾波等集成功能的裝置。

　　 2.2智能配電箱主要組成部分

　　智能配變終端

　　低壓復合開關

　　智能電能表

　　濾波器組件

　　低壓塑殼斷路器

　　計量/測量互感器

　　剩余電流動作保護器

   　分布式電源側互感器

　　分布式電源接入控制斷路器

　　避雷器等附屬配件

　　電容器

　　3.應用領域

　　變電站、大型電廠、大型鋼廠、工礦企業、石油化工企業等無功補償、計量、電能分配等場合。

　　二、農網智能配電箱元件

　1、智能配變終端

　　1.1簡介

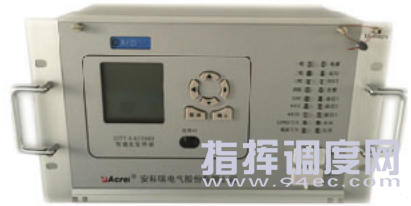

　　IDTT-B-615AKR智能配變終端采用U型機箱結構，是集電能質量治理、數據采集、數據的計算統計、設備狀態監測、用電狀態監測、保護、電能計量、集中抄表、負荷管理、重合閘和無功補償控制于一體的產品。

　　1.2功能特點

　　具備故障錄波、電壓暫降/中斷/暫升、電壓波動與閃變、暫時或瞬態過電壓等功能。

　　滿足國網Q/GDW 615-2011《農網智能配變終端規范和技術條件》。

　　支持多種通訊規約（Q/GDW 376.1-2009、IEC 101/ 104）。

　　1.3應用領域

　　適用于農網和城網智能配電臺區（配電房、箱式變電站、柱上變壓器）的新建和改造。

　　2、低壓投切開關

　　2.1簡介

　　AKF系列低壓復合開關和AKF系列低壓同步開關是新一代低壓無功補償裝置中的電容器投切裝置，其基本工作原理是將可控硅和磁保持繼電器并聯，由內部單片機控制，在投入和切除的瞬間由可控硅承擔過零投切，之后由磁保持繼電器接通運行。因此，復合開關既有過零投切無涌流的優點，又有交流接觸器運行無功耗的長處，可避免可控硅運行發熱和接觸器切除時有火花的缺點。

　　2.2功能特點

　　可控硅耐壓：可控硅耐壓不低于2000V，具有過壓、過流及電流瞬變保護措施。

　　放電技術：電容能在2s內完成對殘壓的放電。

　　軟件過流檢測技術：能夠準確找出過零點，檢測到諧波時不發出投入命令。

　　上電、掉電無誤觸發：上電時不會誤投入電容，掉電時能及時切除已投入的電容。

　　過零投切無涌流，延長電容器使用壽命。

　　2.3應用場合

　　低壓無功補償領域

　　3、低壓智能電容器

　　3.1簡介

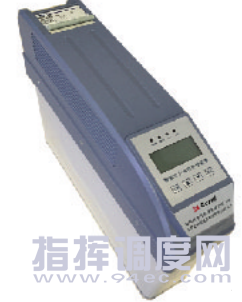

　　AZC系列智能電容器由智能測控單元、晶閘管復合開關電路、線路保護單元、兩臺共補或一臺分補低壓電力電容器構成，替代常規由熔絲、復合開關或機械式接觸器、熱繼電器、低壓電力電容器、指示燈等散件在柜內和柜面由導線連接而組成的自動無功補償裝置，改變了傳統無功補償裝置體積龐大和笨重的結構模式，具有更好的補償效果。

　　3.2功能特點

　　過零投切，分相補償，溫度保護，缺相保護，過壓、欠壓保護；

　　諧波功能，智能網絡控制，高可靠性；

　　積木結構，接線簡單，擴容方便，維護方便，效果顯著。
