ORing交換機在高速公路動態稱重系統中的應用

應急安全在線 2017-03-06 來源：中華工控網　字體【大中小】

　　項目描述

　　北方某公司是專業從事智能交通系統（ITS）的國家級高新技術企業，開發了以動態稱重等為核心技術的多系列產品，廣泛應用于智能交通系統。動態稱重是指通過測量和分析輪胎動態力測算一輛運動中的車輛的總重和部分重量的過程，在交通軸載調查、治理超限超載運輸和計重收費系統中不可替代的作用。隨著以太網的快速發展，該公司自2012年起不斷的推出基于網絡的新產品，并在稱重系統中普遍使用ORing交換機作為連接各個設備的關鍵部件。用戶對于ORing交換機的評價：“用到現在一切良好，還沒有維修過，我們表示非常滿意。”

　　系統需求

　　● 高實時性：車輛通過時所有設備聯動，使設備高效和快速處理的能力得到保證

　　 ● 穩定性：性能穩定、長期耐用、故障率低

　　 ● 開放性：采用工業以太網，兼容性更好，易于升級維護

　　 ● 可靠性：工業等級設計，適應戶外的溫差條件

　　方案設計

　　高速動態車輛稱重系統通常安裝在公路路面下，可以瞬間“捕捉”超載超限車輛。在這個應用中，ORing交換機IES-150B主要用于連接執法計算機、攝像頭、硬盤錄像機等設備，而自動欄桿機、車輛檢測器、顯示屏等使用原有的I/O連接方案。

　　當車輛行駛經過時，攝像頭啟動車牌抓拍，通過IES-150B將車輛判別數據傳送給硬盤錄像機，并與超限車輛的稱重?cái)?shù)據一一對應存儲。一旦發現車輛超限信息，IES-150B可將信息發送給執法計算機，從而自動啟動報警系統，提示超限司機進入路旁修建的卸貨執法站區進行靜態稱重復檢；而不超限的車輛將不受干擾仍以正常速度前行。

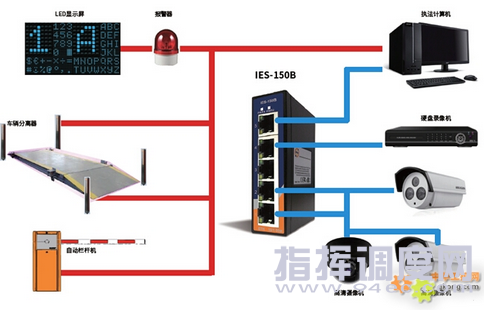

　　系統架構圖
