一、 行業背景

　　城管管理局肩負著一個城市的市政設施、環境衛生、燃?xì)鉄崃?、廣告燈飾、占道夜市、拆違清障、110聯動一系列管理等重要責任。無線通訊網是城管指揮調度系統的重要組成部分。無線通訊已成為城管指揮調度、110聯動、處置突發事件、城管執法以及日常工作聯絡等必不可少的重要通訊手段。隨著武漢市城市建設持續性的快速發展，武漢正在建立“大城管”制度，包管城市各類小事，武漢市城管局對組建全市范圍內的自動漫游、跨網呼叫，增強全市無線通訊有效覆蓋面積的無線通訊網絡需求也日益提高，因此武漢市城管局迫切需要建立適合自己業務特點的大范圍、多功能、多部門專用無線通信指揮調度系統。

　　武漢市城管局原先建有數套模擬中轉系統，各部門之間無線通信指揮調度系統必須更換信道才能實現小范圍的無線指揮調度聯絡，由于這些模擬常規無線通信指揮調度系統分散建設且建設時間已久，因此，已不能滿足目前該局業務種類多、通信容量大的需求，各部門之間無線通信指揮調度系統必須更換信道才能實現小范圍的無線指揮調度聯絡。

　　在武漢市城管局開始該項目的論證前期，用戶的選擇局限在模擬集群和模擬同播系統之間，考慮到頻率資源問題和系統的投入問題遲遲沒有定奪。適時我們向用戶推薦摩托羅拉的MOTOTRBO™系統，用戶組織專家組對該系統進行深入研究和探討，結合當前專網通訊的發展形勢，包括國家無委會對模擬移動通信系統的頻率申請的批復的逐步減少，對數字移動通信系統的鼓勵發展等政策，最后用戶決定武漢市城市管理局無線通信指揮調度系統采用MOTOTRBO™通訊系統。該套系統成為城管行業湖北省乃至全國的第一套數字通訊系統。

　　二、用戶需求

　　武漢市全市面積8494平方公里，武漢市城管局全市共有14個區單位，2個執法大隊負責整個武漢市的城市管理方面的工作。

　　基于武漢市城管局的機構設置和工作方式，原有無線通信的實際情況，用戶提出了建設一套能覆蓋全市，提供每個區城管局2至4路話音信道的無線通信指揮調度系統的需求，并且該系統必須先進、經濟、實用。由于原先大量模擬系統仍在使用，在模擬系統和數字系統過渡期間，終端需要能夠兼容模擬信號，既能夠在數字模式下使用，也能在模擬狀態下使用，避免重復投資。

　　三、項目設計

　　無線通信系統一個重要的指標是系統信號覆蓋范圍，信號覆蓋范圍與站址的選擇，天線的架設高度，覆蓋區域的地形地貌有著密切的關系，特別是對于城市部分建筑密集地區的覆蓋。這些區域也通常屬于用戶經常需要關注的區域，在這些地區的信號覆蓋尤為重要，因此在項目建設的前期我們對整個武漢市進行詳盡的無線信號覆蓋測試，根據用戶需求結合實際測試的覆蓋情況最終制定了如下的項目建設方案。

　　1.在武漢市主城區建設4套MOTOTRBO™數字中繼基站，每個基站配置為1個MOTOTRBO™數字中繼臺，可以同時中繼2路話音信號。基站間通過IP有線聯網，形成一個四基站的異頻同播通訊網，該網絡主要作為市局與各個區局之間的指揮調度使用。

　　2.為每個城管局區局單位建設1套MOTOTRBO™數字中繼基站，該基站供各個區局內部指揮調度使用。

　　聯網的4個數字中繼基站的選址比較關鍵，該系統必須能夠覆蓋整個武漢市城管局的16個單位，其中最遠的區局單位與基站的直線距離超過40公里，通過為該區局架設基地臺，采用高增益的基地臺天線，選擇合適的基地臺天線架設位置，最后實現40公里仍然能夠獲得理想的通訊效果。

　　由于城管局使用的是400兆頻段，該段頻率資源非常緊張，武漢市城管局共有16個區局，為每個區局建設1套數字中繼基站，考慮到頻率資源的利用率問題，我們采用頻率復用的方法，兩個互不相鄰的區局的數字中繼基站采用同一對頻率，節省了頻率資源。

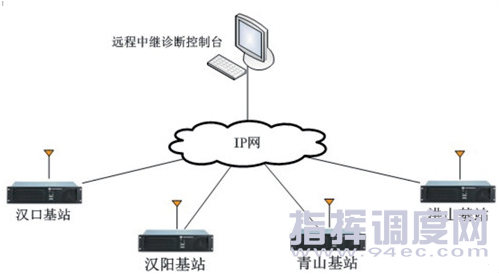

　　上圖表示的是4個聯網數字中繼基站的網絡結構圖，我們?yōu)橛脩舻氖殖蛛娕_(tái)和車載電臺設置自動漫游的功能，電臺可以在這四個基站中根據基站的信號強度自動判選信號較好的基站進行通訊。在實際使用過程中我們將電臺的一組漫游列表中的所有信道的接收組呼列表與PTT發射預置呼叫設為一致，那么在電臺漫游過程中，對用戶來說，無論電臺漫游到哪個基站，仍然接收同樣的組呼與預置發射同樣的呼叫，不會因?yàn)殡娕_(tái)漫游時，當前守候信道的變化而帶來操作上的變化。

　　四、項目總結

　　在整個項目的建設過程中，我們體會到數字系統相對于模擬系統的優勢。對于建設方來說在設備調試方面直觀可靠，大多數設置都能夠通過軟件來完成，并且對基站電臺數據進行保存以便以后查詢；對于用戶來說數字系統語音質量相對于模擬系統有了很大的提高，并且由于采用數字信令，一些呼叫功能比較實用，比如組呼，呼叫ID的顯示等等。因而MOTOTRBO™系統是一套完善、功能先進、符合專網無線通訊系統發展趨勢的系統，對于一些需要使用專網無線通訊系統的用戶來說，這是一套非常值得選擇的系統。
