第三章 設計標準
3.1設計標準
本系統設計遵循的依據、標準如下：
? 業主提出使用功能要求
? 招標方提供的招標文件及相關資料
? 《公共廣播工程系統技術規范》
? 《智能建筑設計標準》GB/T50314-2006
? 《民用建筑電氣設計規范》JGJ/T16-92
? 《廳堂擴聲系統聲學特性指標》GYJ25—86
? 《火災自動報警系統設計規范》GB50116-1998
? 《消防聯動控制設備通用技術條件》GB16806-1997
? 《火災自動報警系統施工及驗收規范》GB50116-92
? 《擴聲系統安裝工程施工及驗收規范》GY5055-1995
第四章 系統配置圖及設備明細
4.1 50個工作點的無線廣播系統圖

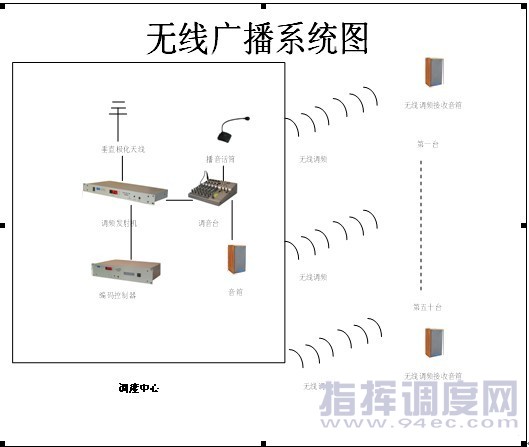

a)50個無線廣播系統圖
系統圖注明：50個音箱省略為1---50
調度室內機柜等圖示未畫出
中間鏈路上的一些設備省略未畫出
非重要設備未畫出

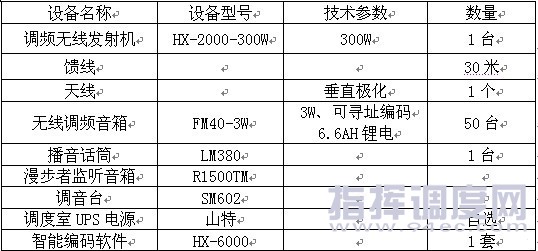

b)50個無線廣播設備配置明細
調度室內機柜等圖示未畫出
中間鏈路上的一些設備省略未畫出
非重要設備未畫出
4.2 10個重要部門的無線下傳、有線上傳

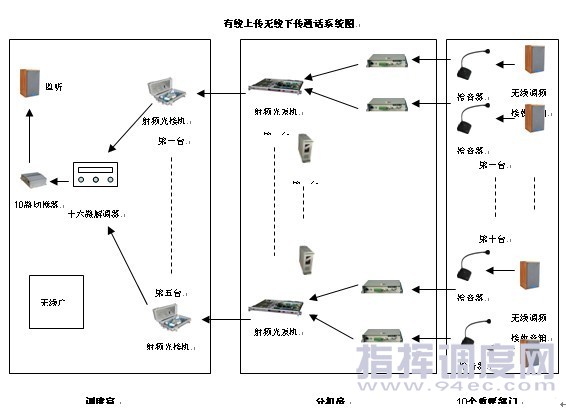

10部門無線下傳有線上傳系統圖
系統圖注明：10個音箱省略為1---10
調度室內機柜等圖示未畫出
中間鏈路上的一些設備省略未畫出
非重要設備未畫出

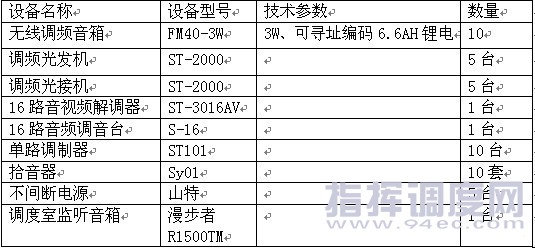

10部門無線下傳、有線上傳設備配置明細
