第二章 建設方案

　　2.1方案總體設計

　　2.1.1 WI-FI技術選型分析

　　無線通訊系統是新一代的礦井無線傳輸系統，不同與傳統窄帶語音通訊方式。該系統采用Wi-Fi與IP技術相結合，可在煤礦井下實現傳輸速率達到54M的無線數據傳輸，為煤礦搭建起一個寬帶無線傳輸平臺。該系統搭載在工業以太網平臺進行傳輸，通過配套的系統管理軟件、網關等設備，形成一套完整的以礦井工業以太環網為傳輸主干，高速無線信號進行空間覆蓋的寬帶礦井無線通訊系統，使我國的煤礦無線通訊技術躍上一個新的臺階。系統采用信號設備本安和本安供電的方式，使設備滿足在回風巷道和工作面全天候工作的安全等級和技術要求。
　　1、無線WIFI技術探討
　　Wi-Fi是Wireless Fidelity(無線高保真)的縮寫，現被視為802.11無線局域網絡的代名詞。Wi-Fi技術規格為IEEE提出，經Wi-Fi聯盟認證后，可確保不同無線產品的互通。
　　1996年美國網絡通訊設備大廠朗訊率先發起成立無線以太網兼容性聯盟(WECA)，開始著手創立無線網絡協議(WLAN)。1999年，WECA更名為Wi-Fi聯盟，再度架構一套認證標準，提出通行業界的無線網絡技術----802.11一系列規格，包括802.11a、802.11b、802.11g等。
　　其中802.11b支持最大傳輸速率為11M，而802.11g支持最大傳輸速率54M，使用無線頻率2.4Ghz，規定設備最大發射功率不超過100mW。
KT154礦用無線通訊系統集Wi-Fi無線通訊技術、VOIP技術、網絡排布及管理技術、計算機技術和安全電源管理技術為一體，系統有效利用了井下工業以太網的寬帶優勢，將高速無線通訊技術引入了煤礦井下。與現階段同類煤礦無線通信系統比較有以下特點優勢：
　?。?）更可靠的安全性
　　煤礦產品首先要具有可靠的安全性。KT154系統的基站和手機均采用本安設計?；九c交換機、基站與基站全部采用本安信號輸出。手機采用新型錳酸鋰電池，安全性更高。電源箱采用遠距離本安供電方式，可在1Km外為基站提供本安電源。
　　（2）更先進、更實用的技術
　　WIFI作為新一代的2.4G無線通訊技術，是與藍牙同時代的產物。與藍牙相比，它具有更快、更遠、更便捷的特點。通過煤礦現場試驗，2.4G在礦井下具有更好的抗干擾和反射、折射能力在巷道情況良好時覆蓋距離可達到500米。
　　系統全部信號設備采用IP管理方式，操作簡單，具有很強的網絡管理功能，具備基本網絡知識的人員都能熟練管理維護系統。
　　基站采用載波調制方式，實現了電纜遠距離傳輸高速信號，擺脫了光纜的束縛，更適應煤礦井下的實際需要。
　?。?）更低廉的系統成本
　　無論是地面還是井下無線系統，信號基站和線路都占到成本的很大部分。
KT154系統可以與其它系統復用工業以太環網作為傳輸主干。在原有工業以太環網上只需增添基站和電源箱即可實現信號覆蓋。基站在系統中起到基站的作用，它的覆蓋距離遠，可減少基站數量。基站之間采用電纜串連，可大大節約線路成本。

　　2、無線小靈通技術探討

　　“小靈通”無線系統因其低輻射、功耗小、與PSTN網絡兼容等一系列的優點成為近年井下語音通訊的一大主流。但是小靈通系統的也有許多先天不足的劣勢：
　　小靈通系統的有線傳輸部分仍采用的是傳統的調制解調技術，傳輸帶寬窄（最大帶寬只有128k），在語音通訊的同時很難再保證其他數據的傳輸（如視頻數據等）；由于井下部分的基站輻射功率不能過大，因此小靈通系統單個基站的覆蓋范圍很有限。受信道數量限制，同時通話手機數量非常低（每臺基站僅支持三部手機）；
? 系統的造價成本高；
? 維護需要具備專業的電信知識；
? 與電信業務交叉，牽扯頻段使用授權、收費等問題；
? 工作頻段與3G重疊，即將被取締，失去設備和技術支持。

　　3、無線“CDMA大靈通”技術探討

　　“CDMA大靈通”是工作在450MHz頻段的以CDMA2000技術為核心的一種無線通信系統，目前在歐洲主推。由于與目前國內主推的CDMA的技術不同，該技術采用的設備大量依賴進口，設備成本極高。而且CDMA大靈通基站的發射功率較大，工人長時間暴漏在大功率輻射下會造成輻射傷害，不適合在煤礦狹小空間環境中使用。
　　在我國450MHz這一頻段內，既安排了農村無線通接入系統，也安排了中央黨政機關、軍隊、鐵路、公安等部門專用通信和一些企事業單位的指揮調度系統，還有一些應急通信系統。因此該類系統在無線頻段的使用上也存在問題。

　　2.1.2需求分析

　　根據礦方目前發展需要增加一套無線通信系統，并能實現調度業務需求，且能與擴播系統連接互相通話。
利用無線通訊手段，實現井下手機之間以及與地面各類終端，包括辦公電話、手機、小靈通等之間的通信需求，在實現基本語音業務的同時，為視頻、數據及其它可拓展業務提供可復用平臺，極大提高工作效率，改善生產安全環境，真正的實現一次性投資多種應用同時實現。

　　2.1.3方案設計

　　1、在中心機房安裝網絡綜合業務調度機KTJ115。山源公司推出的KTJ115礦井調度通訊系統，其核心是網絡綜合業務調度機，通過調度臺可以對整個礦井調度通訊系統進行配置、管理和調度操作。
　　KTJ115為模塊化配置架構，可以根據用戶需要增加或減少各功能模塊，可主要實現以下功能：
　　a）網絡綜合業務調度機語音調度模塊，采取熱備機制，用于實現基于IP技術的生產調度指揮功能，具體包括以下內容：
? 有線調度電話和井下無線WiFi手機在同一個調度臺上實現統一調度
? 支持廣播喊話系統平臺接入
? 調度直呼內線、外線
? 調度緊急呼叫分機
? 調度強插、強拆、監聽，一鍵到位
? 調度組呼、選呼
? 電話會議
? 調度轉接所有來電
? 調度狀態、分機狀態、中繼狀態多態顯示
? 中繼呼入來電顯示
? 分機間無阻塞自動交換
? 分機緊急呼叫調度
? 分機熱線功能
? 一個分機可擁有多個號碼
? 縮位拔號
? 用戶號碼實現彈性編碼
? 用戶設置錄音
? 調度分群分組功能
? 超時自動催掛
? 來話分機號碼顯示（FSK）、入中繼線號顯示（FSK/DTMF），閑時時間顯示
? 鍵盤通訊中斷告警
? 分機號碼查詢（語音報號）
? 語音報時
? 自振鈴檢測
? 調度彩鈴鈴聲
　　b）網絡綜合業務調度機配有在線錄音模塊，采用在線式嵌入式錄音方式，利用先進的DSP技術對語音信號進行處理，能夠?qū)崿F(xiàn)用戶所需的全部功能，并且可以同時對全部用戶進行全程監聽錄音，沒有線路數量的限制，優于用戶對錄音系統的技術要求。
　　c）網絡綜合業務調度機配置網管功能模塊，其維護終端采用中文管理界面，可方便地對各種用戶數據、局?jǐn)?shù)據、調度臺數據、鍵位數據等進行設定與修改。網管系統隨時對系統自動檢測，故障自動告警，同時能夠?qū)崿F(xiàn)遠程維護功能。
　　2、配置模擬中繼或者數字中繼和原有的調度系統，行政電話，礦務局電話互聯互通。
　　3、在調度中心配置22寸觸摸式調度臺和調度專用話機。

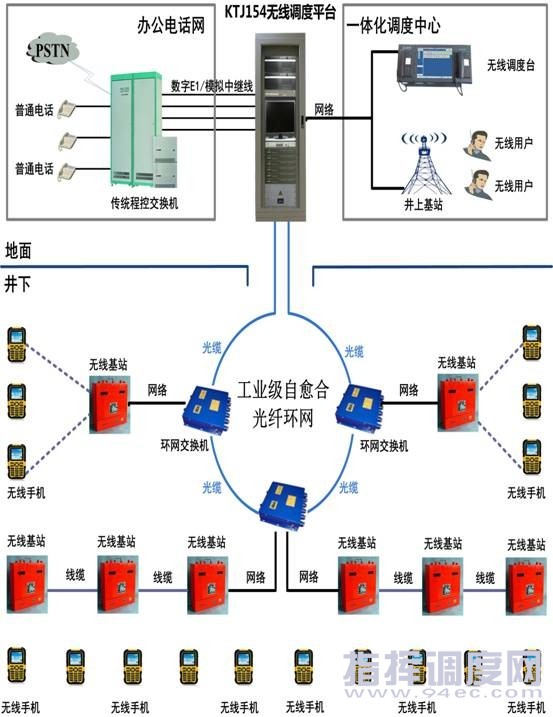

　　4、井上部署2臺WI-FI基站，覆蓋礦區大部分區域，井下部署WI-FI基站，實現WI-FI手機在礦區的任何地方都能通話。
　　5、井下部署
　　a）設計大巷與皮帶巷網絡都無線覆蓋，部署大約18個無線wifi基站?；痉植荚跓o線覆蓋距離設計為7Km。
　　b）每個基站都配置一臺電源為其供電，且提供備用電源，不小于2小時
　　本系統是專門針對煤炭行業礦區通信現狀及固有特點而設計的一套完整的集成有線調度通信，無線調度通信、擴播系統為一體化的系統。該系統建設采用了當前國際流行的最先進的IP技術實現?；A(chǔ)網絡架構采用了先進的WiFi技術并利用無線網狀網架構增強其實用性。該系統通信部分采用了先進的國際通信標準VoIP技術建設，代表了未來主流技術的發展方向；其使用的通信協議（SIP）具有很強的擴展能力，可適應系統未來擴展更多音頻、數據、視頻等的融合應用，比如在此技術體系下可以方便地實現視頻監控、手機或者筆記本無線上網之需要。
