第三章 主要設備選型
3.1、網絡綜合業務調度機
上海山源公司獨立開發的網絡綜合業務調度機KTJ115是集調度平臺和用戶交換于一體的智能化調度交換設備。設備采用模塊化設計，包含調度功能模塊、網絡功能模塊、網管功能模塊、語音交換模塊、錄音模塊、擴播模塊和電源模塊七大功能模塊。語音接入模塊可遠置。
調度功能模塊：采用熱備機制，兩個調度功能模塊互為備份，具備高可靠性、高安全性，保障系統無故障運行。
網絡功能模塊：提供多樣化網絡接入方式，標配24個100M以太網口，可選配光模塊和無線網絡模塊，既可接入工業以太網絡，也可實現光纖互聯和WiFi無線網絡接入。使用環網光模塊還能和井下分站自組光纖百M(fèi)環網。
網管功能模塊：提供整個網絡綜合業務調度系統的網管功能接口，管理操作人員可通過網管終端對系統內的所有設備進行管理維護。
語音接入模塊：單機柜本地可提供最高512路模擬語音接口和1～4個數字E1接口，可根據用戶實際需求擴展本地機柜增加語音接入門數。另外，中繼板和用戶板均可遠置，通過網絡將遠端用戶接入網絡綜合業務調度系統。
錄音模塊：出于安全方面的考慮采用錄音服務器，保留通訊過程的實時同步錄音，對有關責任進行完整準確的記錄和追蹤。系統的錄音模塊可提供對調度機所有電話的錄音和監聽，由于采用的是IP網絡的旁路監聽技術，不會對網絡流量及調度機造成任何負載壓力。
擴播模塊： KTBS20擴播模塊采用最新的網絡語音通信技術，配合KTC103.2井下擴播設備以及本安電話可以實現廣播、雙向通話、向上撥號等功能，語音穩定、清晰。
電源模塊：為整機提供電源接入的接口。
3.1.1調度功能模塊
調度功能模塊是網絡綜合業務調度機的核心，采用雙機熱備機制，每臺網絡綜合業務調度機均配置兩個調度功能模塊，二者互為備份，保證整個系統的安全穩定運行。該模塊兼具IP-PBX和調度機的功能，包括可視化語音信箱，虛擬中繼，LCR，電話會議，自動話務員，支持一號信令和PRI信令。還能夠借助開放的API接口連接其他應用服務器以實現多種綜合自動化、信息化系統的協作運行。

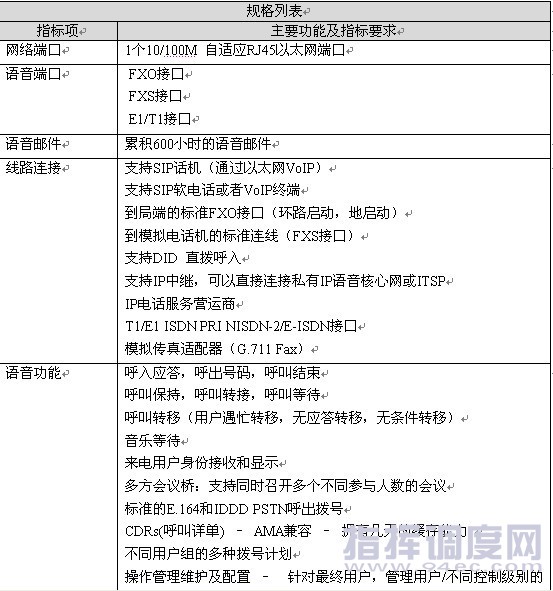

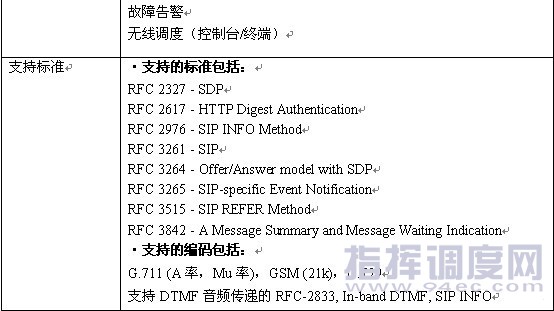

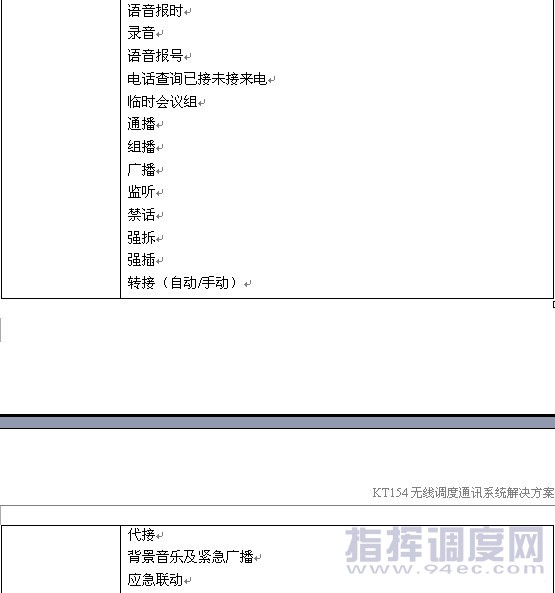

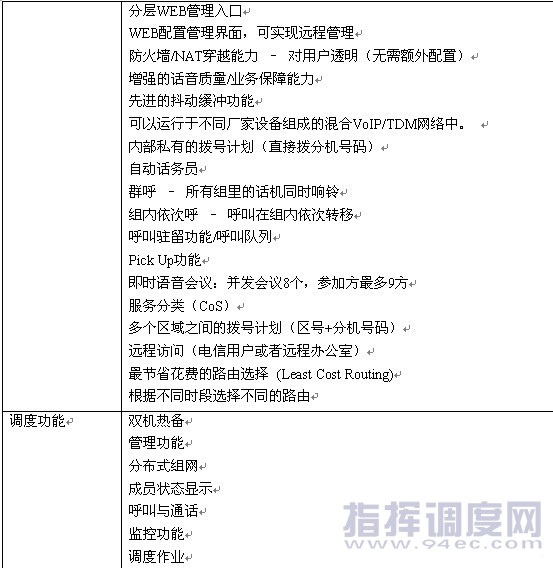

具體性能參數指標如下表所示：
3.1.2語音交換模塊
這套供網絡綜合業務調度機選配的語音交換模塊，基于IP網絡提供優質的分組化語音流，使話音、傳真與數據在同一IP網絡中傳送，充分利用現有網絡資源，節省大量溝通成本。有多種型號可供選擇，每種型號均配置不同數目的模擬中繼線接口（FXO）和模擬用戶線接口（FXS），可以提供傳統商務交換機的基本功能，能夠與傳統PSTN網絡互聯，還可以獨立出來作為網絡綜合業務調度機的遠程接入終端使用，并且可以進行雙服務器注冊，提高了通信的穩定性，保證了語音通信，輕松組網，實現音頻、視頻、傳真、數據等多媒體的融合通信以及異地之間的互聯互通。
KT2400系列語音交換模塊秉承了山源在語音、交換技術領域的深厚底蘊，在功能、語音品質和穩定性、兼容性等方面保持山源在該領域一貫的優勢。在硬件方面，由有著多年專業音視頻卡研發經驗，頂尖電子工程師精心力作，專業獨到的電路設計、科學的PCB布線及精良的焊接工藝, 最大限度的降低噪聲干擾、提高數據總線的抗干擾能力，強大的硬件處理能力，保證了KT2400系列語音交換模塊在滿負載運作下仍能保證模數信號轉換的穩定，支持多種語音編碼（G.711、G.723.1、G.729A）、回音消除、噪音抑制等主要功能。
功能特性
? 可獨立出來作為標準遠程語音接入設備；
? 支持自動判別路由（網關可根據被叫號碼選擇通信路由）；
? 支持NAT，支持STUN；
? 支持不同用戶終端，例如：模擬電話、PBX、傳真機等；
? 支持IP到IP的點對點通話；
? 自動總機功能；
? 分機互撥
? 由外線撥入
? 來電顯示
? 抓取本地/遠端模擬外線
? 抓取 SIP 外線(中繼線)
? 最優路由選擇
? 分級撥號限制
? 自動總機
? 支持傳真
? 斷電、斷網逃生
