3.2、觸摸式調度臺

　　上海山源推出的調度控制臺采用基于Windows內核的嵌入式觸摸系統架構，全圖形化的管理界面，具有簡單易用，穩定可靠的特點。人機交互界面為20"液晶顯示，缺省包含調度控制軟件和一套專業監聽耳機。

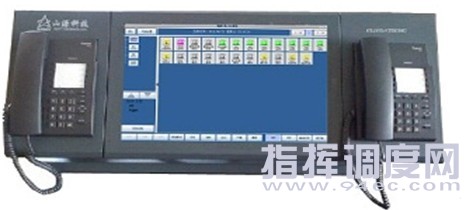

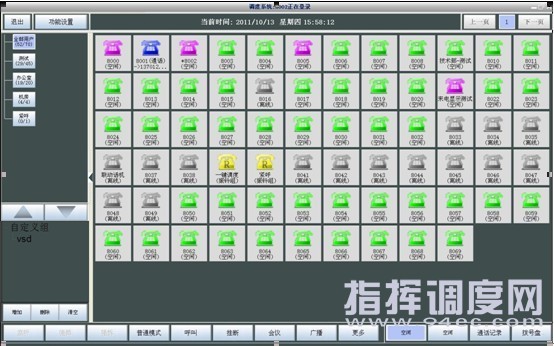

　　調度臺視圖： 　　調度臺操作的主界面： 　　如圖所示，調度臺的主控界面由以下幾部分組成：

? 工具欄：提供“撥號盤”、“夜服”、“自定義組”、“IP聯動話機”、“調度臺設置”、“中繼
狀態”、“系統信息”以及“退出”等圖標按鈕，可幫助用戶快捷進行功能配置和信息查詢；
? 目錄樹：位于主控界面的左側，顯示由超級用戶創建的用戶分組（初始配置前，僅顯示
默認的“全部”分組）；
? 分組成員監控區：位于目錄樹右側，顯示已被分組的分機成員及其狀態（與左側目錄樹
中所選目錄相對應）；
? 自定義組監控區：位于目錄樹和分組成員監控區的下方，顯示已定義的可操作分組（如組播、會議、熱線等）；
? 調度操作按鈕組：位于主界面的左下方，由所有調度功能按鈕組成（不可用的按鈕，顯
示名稱為灰色）；
? 默認開啟的按鈕有：呼叫、掛斷、手動轉撥以及轉接。
? 線路組：位于主界面的右下方，為保證調度臺操作的靈活性，調度臺提供四條通話線路，
　該區域的四個按鈕分別對應四條線路。 　
　　3.3、KT154-F礦用本安無線基站部分

　　基站的功能是將有線信號與無線信號相互轉換，對礦井巷道空間進行無線覆蓋。其特點為：
（1）基站采用IP接入方式，可以通過地面管理主機遠程控制；
（2）基站采用WiFi無線技術，無線信號傳輸速率達到54M；
（3）基站全部采用本安型設計，最大限度保障安全性；
（4）基站采用載波調制，可通過雙絞線連接，基站間有效距離達到10 Km。

　　主要技術參數：

? 防爆形式：ExibⅠ
? 最大輸入電壓Ui：24 VDC；
? 最大輸入電流Ii：500 mA；
? 工作電壓/工作電流：3.3 VDC/1.2 A；5 VDC/0.15 A；
? 最大射頻發射功率：-17 dBm；
? 射頻發射頻率范圍：2.4 GHz～2.4835 GHz；
? 無線傳輸速率：54 M；
? 基站之間有線傳輸距離距離： 2 km；
? 基站正向到手機之間無線通訊距離：500 m（無遮擋、無近頻干擾的條件下）；

　　3.4、KT-SYAP室外無線大功率基站

　　大功率室外無線AP工作在2.4GHz頻段，基于802.11n標準，最大發射功率800mW。可選擇配備獨立的定向、高增益天線，提供更大的覆蓋范圍。其特點為：
（1）采用高性能的處理器，具有高效的數據吞吐量和強勁的負載能力，穩定的信號強度和信號質量輸出確保無線網絡可靠運行。
（2）支持零配置集中管理，使無線網絡系統的管理、維護變得更加簡單易行。
（3）支持虛擬多AP特性，即在一臺AP設備上支持多個SSID，每個SSID對應一個獨立的BSS域，該BSS域可提供不同于其他BSS域的服務，從而實現在一個AP實體上派生出多個虛擬AP。
（4）豐富的工作和接入方式，可兼容基于802.11b/g/n標準的各種wifi終端。具有PPPoE、PPTP、DHCP、802.1X、Portal等多種接入方式。
