1. 概述

　　企業數字化、信息化是企業現代化的一個重要標志，是企業核心競爭力的重要組成部分，它影響著企業管理水平和持續發展能力，關系企業的生存和發展。
　　隨著計算機技術、網絡技術和多媒體通信技術的飛速發展，如何使企業領導和管理者隨時了解員工工作情況，車間生產情況，及時了解和掌握生產平衡、動力平衡等狀況，已成為當前沈飛的迫切需要和重要研究課題。
現代工業生產是人員、物流、設備等各種要素相互作用的復雜過程。沈飛生產數字化綜合視頻指揮調度系統，就是為了讓領導和管理者實現在復雜的生產過程中，進行資源配置，現場生產調度，生產進度控制，質量監督等；讓領導在辦公室可實時掌握現場人員工作情況，使領導更加了解各環節運作情況；為領導作決定提供更多依據。
　　為沈飛量身定制的數字化綜合視頻指揮調度系統，在一航樹立起一個數字化技術、信息技術在傳統行業應用的典范。

　　2. 沈飛生產數字化綜合視頻指揮調度系統的特點：

? 領導與各級生產線之間能夠通過雙向視頻交互的方式下達生產調度指令，了解生產計劃執行情況，達到各級管理部門之間的有效溝通。
? 企業管理部門能夠及時了解各監控點的工作情況和生產狀況并及時進行生產協調與調度；
? 企業領導應對各種突發事故的應急處置能力增強，企業信息化管理水平和企業的生產效率提高。
? 通過雙向視頻指揮生產調度和遠程指揮協調各機構運轉，實現了統一調度、統一指揮、集中管理。
? 實現了視頻指揮調度、視頻會議、電話會議、視頻監控、生產數據管理、生產熱動力節能等監控與控制。
? 實現了視頻、語音與數據等業務有機地結合，實現了三網合一的生產指揮調度系統。
? 先進性：采用先進的MPEG-4/H.264 視頻編碼技術，壓縮比高，圖像質量好；
? 整合性：綜合實現了遠程監控，視頻指揮調度，視頻會議，電話會議功能，將現場的控制及生產數據與辦公室的管理系統，統一在一個平臺上管理，實現多項業務的有機結合
? 兼容性：支持多種視頻監控系統的接入；
? 安全性：獨有的多級別、多權限的指揮調度管理。
? 實時性：支持用戶多級別實時指揮調度；
? 多業務性：單一用戶終端支持多項業務應用；
? 可擴展性：支持環境數據采集、視頻報警聯動；
　　沈飛通過該系統真正實現了企業生產調度和生產管理的可視化和智能化的有機結合，是一個真正實現了企業中視頻指揮調度和多業務統一管理的綜合視頻管理應用平臺。

　　3. 設備系統設計

　　初步建設一套以指揮調度系統及主視頻會議為核心的應急指揮調度系統。該系統主要用于沈飛領導應急指揮、廠房監控、調度、會務、培訓、傳達上級領導指示等功能。系統示意圖見圖3-1。 　　3.1系統設備功能組成
　　整個系統基于沈飛現有的IP局域網而建，系統功能組成：指揮調度系統、主視頻會議系統、分調度室系統、監控前端系統，系統功能組成見圖3-2。
　　3.1.1 指揮調度系統

　　系統主要功能：視頻指揮、視頻監控、電話調度、動力熱源監控。包括：指揮調度終端、監控終端、電視墻系統、視頻瀏覽軟件、調度管理軟件等。

? 指揮調度終端

　　指揮調度終端主要作用是完成對生產進度指揮和雙向音視頻交流，以及遠端的視頻監控和現場視頻顯示。企業通過指揮調度終端實時監控現場圖像，查詢生產過程信息，從而完成對生產計劃實施情況的指揮和命令下達與監控調度。
指揮調度終端具有雙向音視頻編解碼能力，它對現場采集的音視頻模擬信號進行編碼處理，對從網絡接收的數字音視頻數據進行解碼處理，輸出至指揮調度中心的監示器上。
? 監控終端
監控終端分兩種：視頻監控、模擬信號監控
視頻監控：各車間視頻信號通過監控室集中錄像存儲，具有手動錄像、定時計劃錄像、報警錄像等多種錄像方式；磁盤自動管理，支持多硬盤，硬盤錄滿后自動循環覆蓋；簡便的錄像文件的檢索，支持單幀回放、快放、慢放、回放抓圖，屏幕大小可選；錄像、回放、網絡瀏覽可同時進行，相互獨立；支持遠程回放，遠程攝像頭控制功能等。
動力熱源監控：對動力熱源管網壓力、溫度信號實時模擬信號監控，在大屏幕上顯示熱網模擬圖及監控點，還可根據電腦記錄的實時信息進行溫度、壓力分析。

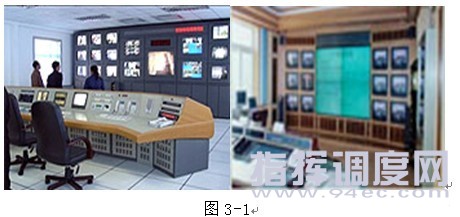

? 電視墻系統
電視墻系統由監視器、網絡視頻矩陣和網絡視頻矩陣控制軟件構成。電視墻由多個監視器組成，每個監視器對應一個車間，每個車間可設置多個監視點，每個監視器可看多路遠端車間監控點的實時圖像。電視墻的作用是接收網絡上的多個監看點的數字視頻流，經過視頻解壓縮，把多路模擬視頻信號輸出到顯示設備上集中顯示，便于領導集中調度、統一指揮。
? 視頻瀏覽軟件
通過在PC 機上安裝本系統的視頻瀏覽軟件方便地接入系統并瀏覽前端畫面，它能為用戶提供靈活便捷的系統接入方式，節省成本。視頻瀏覽軟件具有視頻解碼和語音雙向編解碼功能。
? 調度管理軟件

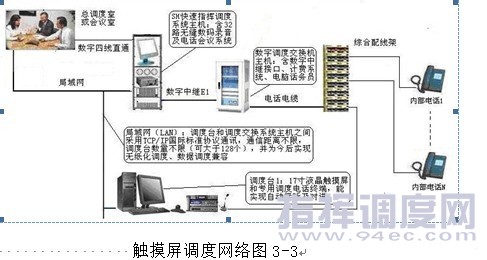

? 電話調度（見觸摸屏調度網絡圖3-3） 分調度室系統主要作用是瀏覽車間和會議室畫面，顯示視頻圖像，支持雙向語音交互。設備包括：視頻終端、攝像機、麥克風、監視器、PC機等
視頻終端采用8036系列視訊終端，支持H.264圖像編解碼、H.329雙視頻流和高分辨率的XGA輸入/輸出特性，支持全景式視頻會議，最高支持 4M的會議帶寬。
視頻終端支持兩路活動圖像同時傳送，或1路活動圖像＋1路高分辨率的計算機桌面同時傳送，計算機圖像通過XGA輸出到終端，最高分辨率達1280×1024，更好滿足用戶對高質量培訓、協商會議的需求。
3.1.4監控前端系統
監控前端負責采集用戶現場監控點的音視頻數據并進行壓縮編碼，通過網絡傳輸?shù)街付ńK端。監控前端具有多路視頻編碼，支持多路報警輸入輸出。
監控前端可以接收指揮調度終端通過綜合視頻交換機發送的控制信令，進行命令解析，進行本地狀態調整和對外接設備的控制。
監控前端系統由監控前端、音視頻輸入設備（攝像機、云臺、云臺解碼器、防護罩、話筒）等組成，設置在各監控點現場。主要作用是：現場音視頻采集，并把采集的數據上傳，實現已建視頻監控系統的物理接入。

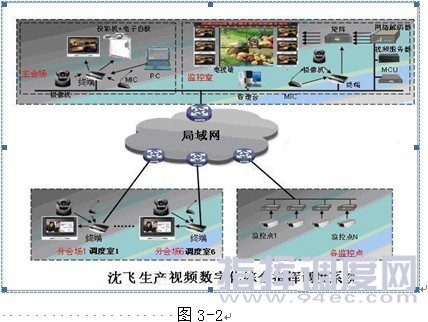

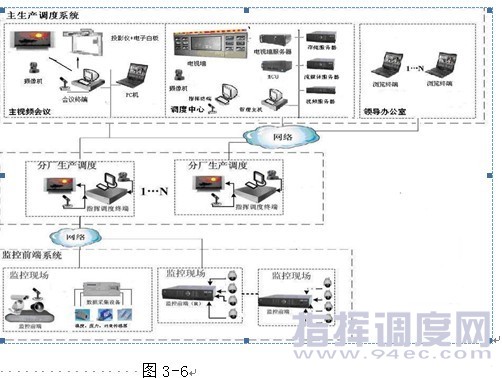

3.2 系統組織結構
沈飛生產數字化綜合視頻指揮調度系統從組織結構上應與企業生產管理體系相吻合，這樣才能真正發揮視頻指揮調度系統的作用。沈飛生產管理組織結構分為：總廠生產調度、分廠生產調度、分廠生產車間三級結構，該系統應按照以上結構來設計。系統分為主生產調度系統、分調度系統、監控前端系統，見圖3-6。
1)主生產調度系統
由主視頻會議系統、視頻錄像服務器、電視墻服務器、MCU、指揮調度終端、電視墻和音視頻輸入輸出設備、滾動字幕LED顯示屏等組成，設計在總廠生產調度中心。主要作用是：完成信令和控制信息交換、調度以及系統管理；實現視頻指揮調度、遠程視頻瀏覽、視頻錄像、電視墻顯示以及動力熱源監控等功能。
滾動字幕LED顯示屏，系統內嵌字幕播放功能。在主調度中心，可以同時發送字幕。
通過字幕方便消息通告、指示下達等。
2)分調度系統
該系統由指揮調度終端、音視頻輸入設備（攝像機、話筒等）和音視頻輸出設備等組成。主要作用是：通過指揮調度終端與總廠主指揮調度中心進行音視頻雙向溝通，參加視頻會議，對所管轄監控現場進行監控管理。根據需要可增加網絡視頻矩陣與電視墻、大屏幕系統配合使用。
3)監控前端系統
監控前端系統由監控前端、音視頻輸入設備（攝像機、云臺、云臺解碼器、防護罩、話筒）等組成，分別布置在各監控點現場。主要作用是：現場音視頻采集，并把采集的數據上傳；實現已建視頻監控系統的物理接入。

4. 系統功能
4.1生產調度指揮功能
上級領導或管理者通過指揮調度終端可以向下級發布指揮和調度命令，上下級各個部門、各級領導與下屬之間可以實時地進行音、視頻信息的雙向交流。
指揮調度人員可實現多種指揮方式：
? 點對點指揮調度：一個上級對一個下級的指揮調度。
? 點對多點指揮調度：某指揮調度終端根據權限設置可以呼入召集多個指揮調度終端，進行一對多的指揮調度。
? 多組指揮調度：系統中可以有多個指揮調度組共存，各個指揮調度組之間互不干擾。
? 插入指揮調度：上級指揮調度終端可以呼叫插入其它正在進行的指揮調度組，并得到指揮調度組的指揮權；上級指揮調度終端可以呼叫其它正在進行的指揮調度組內的終端用戶，經指揮調度組指揮者同意后，可加入上級指揮調度組。
被指揮調度者可隨時加入和退出指揮調度組。
指揮調度者對多個監控前端進行語音廣播。
生產調度中心的調度人員在日常生產過程中可以利用視頻指揮調度功能與各分廠調度中心的值班人員、各車間現場的工作人員進行業務協調。
當車間現場發生意外事故或設備發生故障，現場人員不能解決，各級領導和相關專家又不能及時趕到現場，此時可以利用系統的指揮調度功能召集相關業務主管和專家實時的監視現場情況，并與現場人員進行語音實時交流，共同指導現場進行意外事故的處理以及對設備搶修的技術指導，為現場解決問題提供有力的技術支持，大大節省時間，提高工作效率。

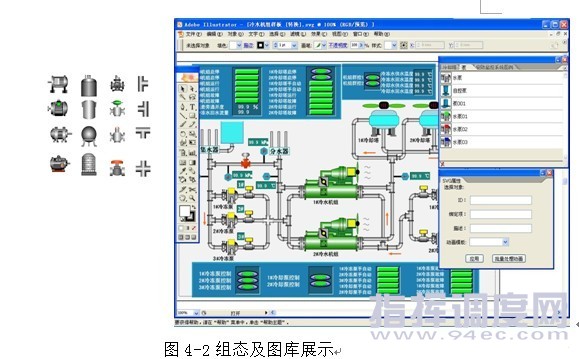

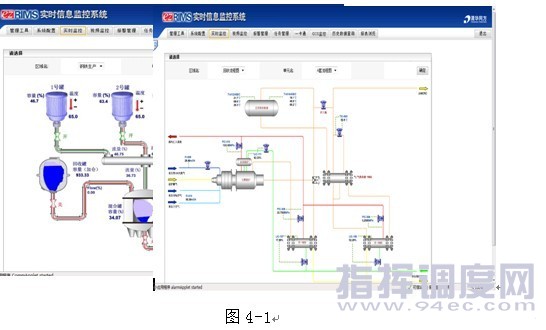

4.2模擬圖/流程圖展示
本方案以系統模擬圖的方式允許用戶通過網絡實時監測生產現場系統運行的實際情況，并實時觀測現場的各項指標。
本功能主要完成對控制系統上各個需要監控的設備在系統模擬圖上的顯示形式、顯示位置、相互之間的連接信息等參數的定義，由此組態出一幅逼真的生產現場模擬圖，如圖4-1。包括：模擬設備的實時數據顯示、開關量的實時圖形顯示等；定義各模擬設備的報警限值以實現故障報警顯示。
系統使用目前最流行、功能最強大的圖形編輯軟件作為組態工具的繪圖引擎部分（具有容量小、縮放不失真、網絡傳輸速率高的特點），見圖4-2。 系統提供豐富的可擴展的組態元件圖庫，設計者可將自己設計的圖形存入自定義圖庫或者新建圖庫當中，圖庫元件采用拖拽的方式直接放到需編輯的矢量圖中使用，大大減少了組態圖形繪制的工作量。

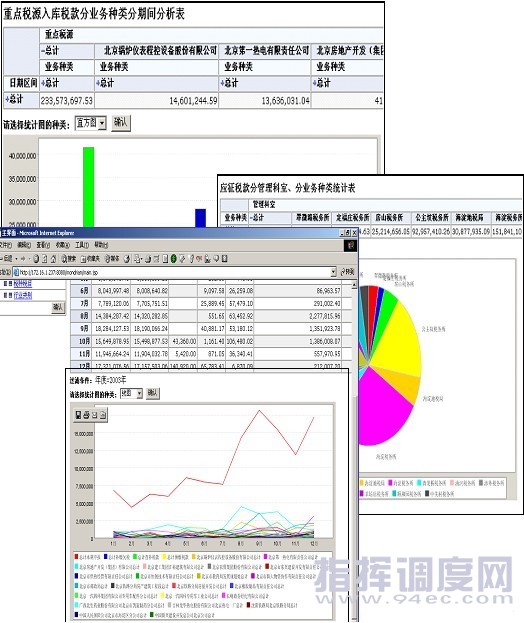

4.3報表組態與展示

系統提供了靈活的報表功能，用戶無需編寫代碼，只需簡單配置即可實現查詢和報表功能，節省了90%的工作量。系統具有可視化查詢和報表配置界面，可以批量生成文件；針對復雜的報表，系統提供可引用的報表模板。
這種靈活報表功能可以滿足沈飛的日報表、月報表等的查詢需求，可以快速地收集和顯示所關心的現場設備數據。由于報表通過對長期的生產過程數據進行分析統計，使報表的每列數據可以是控制系統的某一項指標，也可以是某幾項指標的運算表達式，并可以在報表內進行自動計算、匯總等操作。報表反應了現場的實時情況，管理者和系統維護人員能夠?qū)崟r地掌握生產情況并及時地進行分析，從而為沈飛積累了豐富的經驗數據，見圖4-3。 系統同時為用戶提供了功能強大的查詢功能，針對實時數據進行分析、展現，針對歷史數據（包括歷史數據、巡檢數據、網絡數據、監控節點數據）應用商業智能工具進行數據挖掘。該功能可根據需要靈活設置各種查詢條件，提供單棒圖、多棒圖、直方圖、曲線圖等多種統計分析報表，見圖4-4，并可與時間排程、郵件發送功能相結合，生成PDF、Excel、HTML等多種輸出格式的報表發送給指定用戶，豐富決策分析功能，方便用戶查詢數據、分析趨勢、制定調整方案。同時，系統具有擴展性，能夠提供給二次開發人員以圖形化配置界面，可以便捷地為新查詢應用進行定制開發。 4.3實時趨勢曲線及歷史數據曲線組態展示

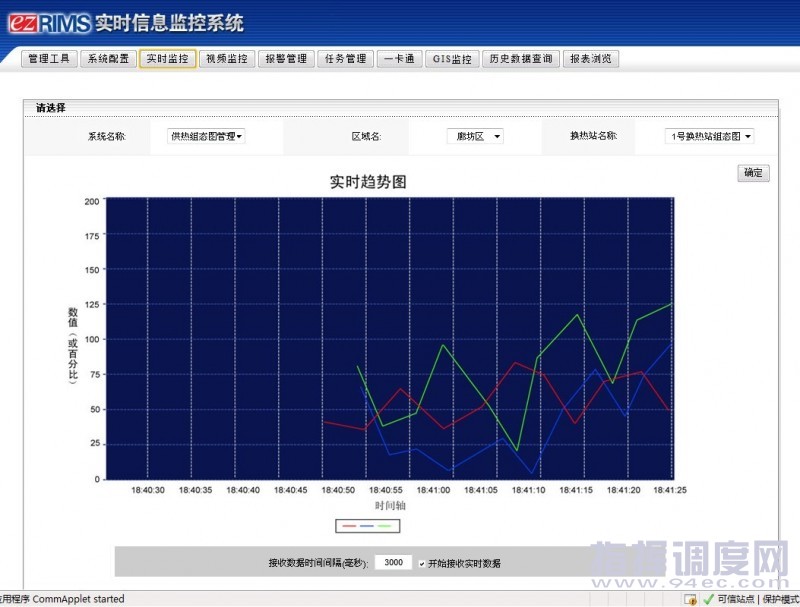

通過本系統的實時趨勢曲線，管理者可以查看某一個指定的數據庫點或中間點在當前時刻下的狀態，同時還可以保存一小段時間的數據趨勢，這樣通過系統相關人員就可以及時了解當前生產設備的運行狀況，便于他們對生產現場進行實時監控，見圖4-5。

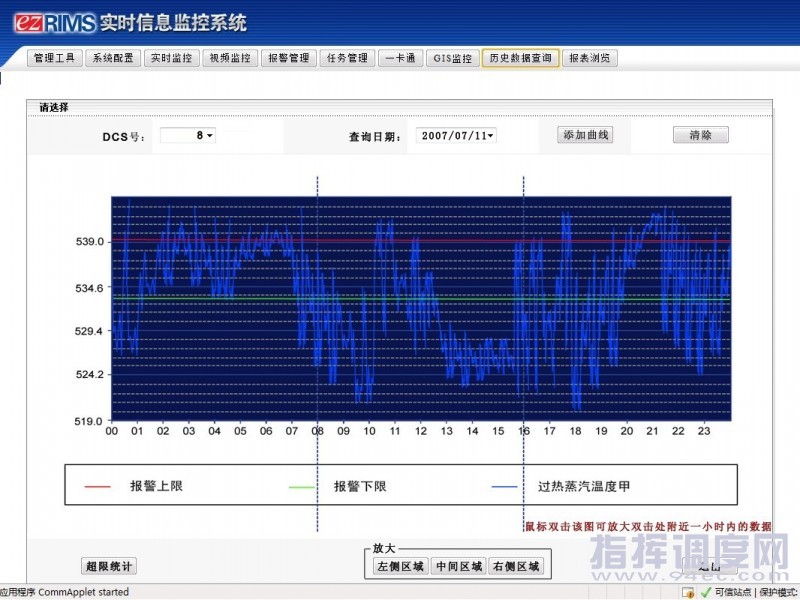

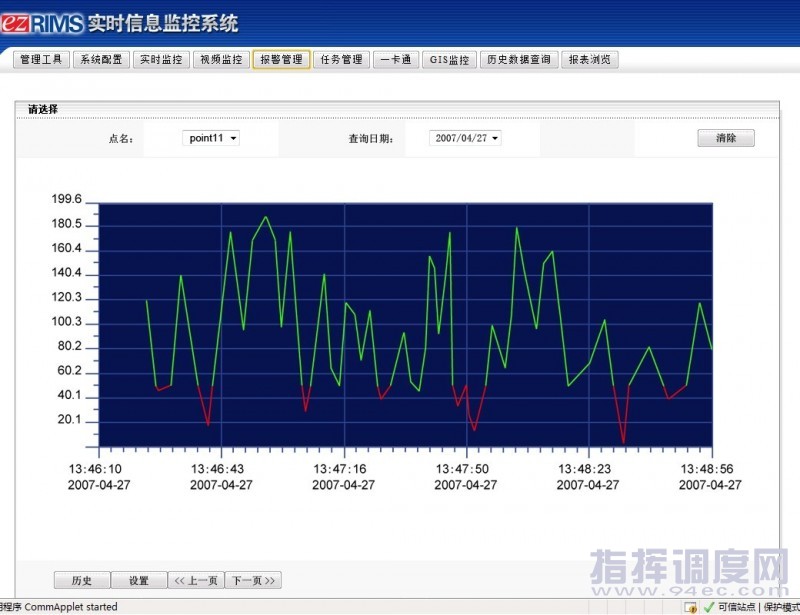

歷史數據曲線可以顯示現場設備的某個參數在指定時間內的點值變化曲線及其報警線，見圖4-6；可以同時觀察多個參數曲線的對比顯示，并支持動態的添加、刪除曲線；可以查看各個參數的報警限值，統計每個參數在指定時間段內的最大值、最小值及其對應的取值時間；也可以任意縮放曲線來查看各指定時間精確的點值信息和總體趨勢。 4.4報警信息與超限時間統計

在本系統中，用戶可以根據需要靈活地設置基于實時數據的報警規則和控制執行策略規則。系統提供GSM/GPRS短信、e-Mail、網頁等多種報警發送機制，系統管理員和用戶可在系統配置頁面（可遠程）上根據預定權限設置進行報警事件的記錄、操作、跟蹤。系統還可以根據聯動規則執行視頻聯動，并對報警提供數字預案輔助處理功能。 超限統計功能可以查看任意時間段內某個參數超過報警限值運行的時間累計情況，見圖4-7，同時還可以實現所有重要參數的超限額運行時間統計報表，從而使管理者能據此實時地對生產現場進行優化調整。

4.5視頻會議功能

召開傳統視頻會議，進行雙向音視頻交流互動。主席可以設定多個例會，每個例會包含相對固定的成員，主席可以方便地組織會議。會議成員可隨時加入和退出會議組。主席可以對各個會場的發言權進行控制，并可廣播某一分會場。
總廠管理層，可根據需要適時召開視頻會議，實現交班會、生產會、總結會等各種會議，進行多點多方雙向音視頻交流互動。

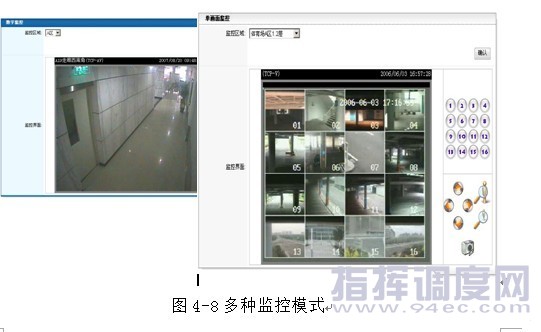

4.6生產過程視頻監控功能

企業生產調度中心利用本系統提供的功能，對各分廠調度、動力熱源及各生產現場等部位進行視頻監視。
用戶能靈活切換現場視頻畫面、控制云臺和攝像頭，方便地組合顯示多路視頻畫面顯示。通過網絡，可以實現多種監控方式（單攝像頭監控、畫中畫監控、四畫面監控、三九畫面監控、十六畫面監控等）實時監控圖像，見圖4-8。并可以進行云臺控制，如控制攝像頭的左右上下轉動以及焦距的拉伸等操作并且具有實時的畫面截取和視頻的錄像、回放功能。
點對點監控：某指揮調度終端或視頻瀏覽終端可以監視其他指揮調度終端及監控前端的圖像，必要時可進行語音對講。
點對多點監控：某指揮調度終端或視頻瀏覽終端可以同時監視其他監控前端，通過流媒體服務器，同樣帶寬條件下可以實現同時對更多點的監控。
多點對一點監控：系統中可以有多個不同級別的指揮調度終端或視頻瀏覽終端監視同一監控前端。
多點對多點的監控：系統可以做到多個指揮調度終端或視頻瀏覽終端對多個監控前端的同時交叉監控。
各分廠調度室、對本廠生產現場等部位進行視頻監視?？蓪崿F(xiàn)現場畫面靈活切換、對遠端攝像云臺遙控，方便地組合顯示多路視頻畫面等功能。

4.7領導辦公室

企業領導在辦公室里直接對生產調度中心、各分廠調度中心的值班人員或生產現場進行視頻監控或生產現場人員下達命令。

4.8電視墻多畫面顯示功能

總廠生產調度中心可安裝多臺網絡視頻矩陣，用戶通過網絡視頻矩陣控制終端任意選擇瀏覽監視現場多路視頻畫面，通過大屏幕電視墻實時顯示。若監控點較多時，可以根據需求設置各種圖像顯示輪詢方案，保證監控點的實時顯示，便于系統管理員統一指揮、集中調度。

4.9數字錄音、錄像功能

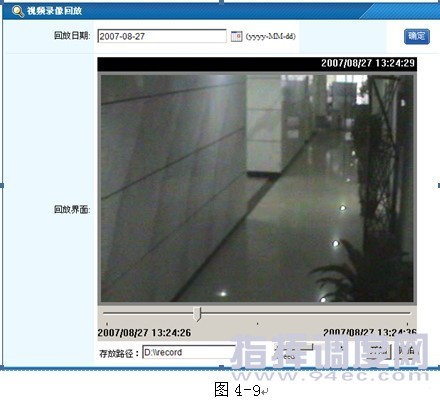

總廠生產調度中心設計集中錄像服務器，錄像服務器支持音視頻的錄制和查詢檢索回放等功能, 見圖4-9。用戶通過錄像服務器控制終端選擇任意多路現場的畫面隨時手動錄像、也可根據要求設定定時錄像和設定聯動報警觸發錄像。

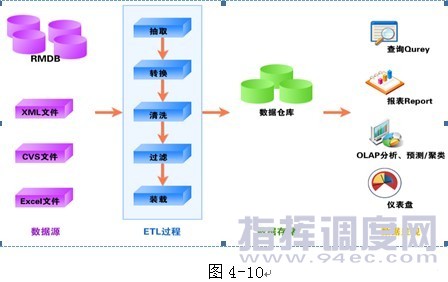

4.10文件/數據傳輸整合功能

各分廠生產調度中心、工藝室等可以利用系統數據轉換系統的文件傳輸功能將每天生產報表等重要文件傳到生產部總調度中心或其他部門，方便快捷。并可以批量完成數據抽?。‥xtract）、轉換（Transformation）、裝載（Loading）等任務，見圖4-10。不但滿足了對種類繁多的異構數據庫進行整合的需求，同時可以通過增量方式進行數據的后期更新，一體化的解決了數據整合過程中遇到的種種困難。
4.11多種級別權限設置

用戶權限管理規定了對其他各終端的三種權限：指揮權、監視權和控制權。系統進行配置時可以根據實際的隸屬關系進行靈活的權限設置。發生爭用時，級別不同的級別優先，級別相同的時間優先。
通過綜合視頻交換機可以根據用戶管理需求進行靈活的級別和權限設置，能夠適用于各種管理方式。
多種級別與權限設置：比如，將總廠生產調度中心設置為對所有下屬單位具有最高三種權限，可以對下屬單位終端具有指揮、監視和控制。分廠調度中心只對本廠生產現場監控點進行指揮、監視和控制，而不能對其他分廠監控點圖像進行指揮、監視和控制?？倧S領導可設置為對所有下屬單位具有監視和控制權，可以隨時任意監控瀏覽下屬監控點圖像。

5.軟件系統設計

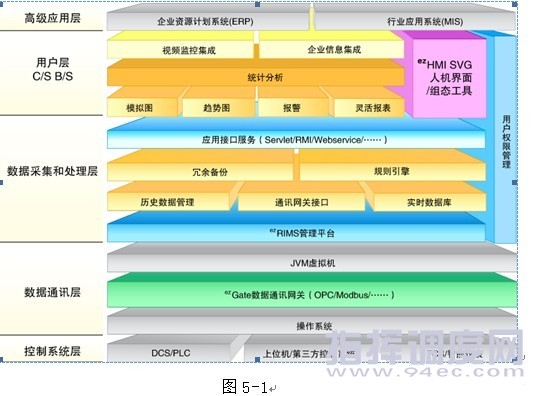

5.1總體架構

總體技術架構從大的架構上分為三層結構，分別是數據通訊層、應用處理層和用戶展現層。各層功能模塊以組件的方式存在，包括通訊接口、處理程序和用戶界面等程序，見圖5-1。
下面對總體技術架構各個層次進行介紹。
5.1.1數據層
數據層由控制系統層和數據通訊層組成，控制系統層提供各子系統實時或存儲數據服務，數據通訊層提供數據的采集、轉換和傳輸功能。
1、控制系統層
控制系統層由各異構子系統的實時或者非實時存儲數據組成，主要包括視頻數據（音頻信號、視頻信號）、報警數據、各種實時數據，包括設備運行、計算機信號等開關量和模擬量數據。

2、數據通訊層

數據通訊層主要實現對數據信息的訪問、寫入（控制）、更新與維護操作，以及對部署在下級、遠程的控制系統層的訪問機制。
數據通訊層針對不同的數據來源類型采用了不同的訪問引擎技術，以“面向接口編程”的設計思想保證系統對于不同的業務系統數據的整合需要和未來的不斷擴充。
數據通訊層還通過數據轉換、加工、提取和過濾等過程，可與其他指揮調度平臺進行數據交換，另外，數據交換與共享采用企業服務總線功能。對信息管理層，通過企業服務總線可用于幫其迅速建立基于標準的、分布式的、事件驅動的、并可支持中央管理的應用與流程集成體系，可為應用系統的集成與流程的協同提供基于標準的信息轉換和路由，基于標準的服務總線體系可保證性能的線性增長和靈活多樣的部署模式，為用戶提供了漸進式發展的途徑，從而增加了實施中的可重復利用性，避免了重復建設。

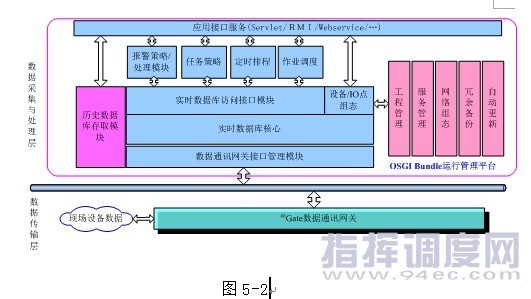

5.1.2應用處理層

應用數據處理層是綜合應用系統實現對沈飛生產數字化綜合視頻指揮調度系統業務數據加工和處理的重要部分。
該層所有的服務及管理組件都是基于OGSI Bundle開發的，OSGi Bundle運行管理平臺提供了對框架事件的支持。如服務事件(Service Event)，包事件(Bundle Event)等。前者報告的是服務對象(Service)的注冊，撤銷，屬性變化等事件，后者報告的是Bundle的涉及生命周期變化的事件，如更新，啟動，停止等。每一個Bundle都是可熱插拔的，對一個特定的Bundle 進行修改不會影響到容器中的其它應用，系統運行的大部分應用組件還可照常工作。此特性在一些及時性很強的系統中尤其重要，當服務器因為要更新某個組件或運行參數而花上數分鐘時間重新啟動整個系統的話，必然導致系統的數據流失和運行隱患，但是采用OSGi 架構的應用則完全可以將損失降到最低,此外還具有運行穩定高效和可復用性強的特點。
該層提供了系統數據采集、運行控制策略及用戶界面所需的經邏輯處理的所有數據。由于底層各個控制系統提供的接口千差萬別，在該層對數據進行了轉換并將采集到的數據通過數據層ezGate網關接口存儲到實時數據庫中，如圖圖5-2所示。
實時數據庫相當于一個數據處理中心，同時也起到公用數據交換區的作用。用實時數據庫來管理所有實時數據。實時數據庫所存儲的單元，不單單是變量的數值，還包括變量的特征參數（屬性）及對該變量的操作方法（報警屬性、報警處理和存盤處理等）。這種將數值、屬性、方法封裝在一起的數據我們稱之為數據對象。實時數據庫采用面向?qū)ο蟮募夹g(shù)，為其它組件模塊提供實時數據服務，并提供了系統內各個功能組件的數據共享。
數據處理各組件控制與其他子系統的通訊和中心數據庫的連接以及業務處理功能，可通過實時數據庫分析出報警信息，從而在發生報警時進行響應處理，此外還包括報警通知功能（Email, SMS等）、任務調度、定時排程、軟件升級等功能。

5.1.3用戶展現層

用戶展現層集成綜合應用系統和其他指揮業務系統的業務功能，是整個系統的對外展現窗口，包括各種監控、查詢、配置的功能模塊，以統一的展現風格和個性化工作界面實現用戶的操作要求。
展現層提供對不同渠道的接入服務，如報警監控、實時監控、數據庫監控、視頻監控、決策分析等用戶應用組件，通過相應的渠道服務對象將渠道接入的信息轉換成調用業務層服務所需要的統一格式，同時將返回結果轉換成各渠道能接受的格式。
展現層包括基于大屏的輸出展現和基于客戶端網絡終端兩種展現方式。
1、基于大屏的輸出展現
可將各種綜合信息經過加工、處理后通過大屏集中、直觀展現。
2、客戶端
用戶可通過自己的電腦訪問此系統按照自己的權限查看所需內容。
5.2技術路線
沈飛生產數字化綜合視頻指揮調度系統是一個業務全面、應用廣泛、涉及眾多技術領域的復雜業務系統，因此應盡量采用軟件工業化的標準，遵從技術規范；采用先進的、開放的、標準的、主流的、成熟的系統平臺、開發手段與信息技術規范，以滿足指揮調度平臺先進性、開放性、標準化、穩定性、可擴展性的需要。
沈飛生產數字化綜合視頻指揮調度系統采用的技術路線主要有：
1、采用基于SOA的系統構建方法搭建系統
SOA(Service-Oriented Architecture)，即面向服務的架構，是一種面向企業級服務的系統架構。
利用基于SOA的系統構建方法，一個基于SOA架構的系統中的所有的程序功能都被封裝在一些功能模塊中，我們就是利用這些已經封裝好的、提供統一接口定義方式的功能模塊組裝構建我們所需要的程序或者系統，而這些功能模塊就是SOA架構中的不同的服務(services)。
SOA 架構具有一些典型特性，主要包括松耦合性，位置透明性以及協議無關性。松耦合性要求 SOA 架構中的不同服務之間應該保持一種松耦合的關系，也就是應該保持一種相對獨立無依賴的關系;位置透明性要求 SOA 系統中的所有服務對于他們的調用者來說都是位置透明的，也就是說每個服務的調用者只需要知道他們調用的是哪一個服務，但并不需要知道所調用服務的物理位置在哪里;而協議無關性要求每一個服務都可以通過不同的協議來調用。
2、采用全程建模的技術路線
大型信息系統通常十分復雜，很難直接對它進行分析設計，人們經常借助模型來設計分析系統。模型是現實世界中的某些事物的一種抽象表示。抽象的含義是抽取事物的本質特性，忽略事物的其它次要因素。因此，模型既反映事物的原型，又不等于該原型。模型是理解、分析、開發或改造事物原型的一種常用手段。
模型的表示形式可以是數學公式、縮小的物理裝置、圖表文字說明，也可以是專用的形式化語言。模型建立的思路有兩種：自頂向下、逐步求精和自底向上、綜合集成。
模型的目標即模型研究的目的，知識是指現實系統的知識和模型構造知識，數據是指系統的原始信息，這三方面構成了建模過程的輸入。模型構造是具體的建模技術的運用過程?？尚判苑治鍪侵阜治鏊Ｐ湍芊駶M足系統目標。
業務模型是軟件設計的核心。任何底層的問題都會反饋到業務模型上來，而業務模型和需求非常的接近，因此測試用例的設計難度比較低。測試工作最難的就是如何權衡測試工作量和軟件質量的關系，把測試的力量集中在業務模型上，能夠有不錯的效果（這并不是說其它的部分不需要測試，單元測試的主要思路是測試一切可以測試的東西）。但是這種測試也需要付出額外的代價，最典型的是測試環境的建立，由于是業務模型測試，不可能像單元測試那樣容易，所以需要有周全的測試數據和測試計劃。這項工作應該放到業務模型的類設計中，成為進度的一部分。如果是業務模型的關聯性很大，還要從整體上考慮。
建模的好處是可以執行一個模型來驗證它的正確性和進行后續的研究。另一個好處是最終可以將把模型轉到開發語言，所以省去翻譯轉換工作。在這次項目建設中采用業界認可的統一建模語言（UML）進行軟件從業務到設計的全程建模，通過建模保證整個項目的可視化。
3、采用基于大顆粒構件復用和基于平臺的技術路線
對應用系統進行集中、統一的規劃，制定相應的技術標準，并在此基礎上進行系統的開發與管理。
在信息資源整合平臺的建設中所選用的軟件系統可以方便地實現集成，使系統搭建過程中無需花費過多的精力從事于系統平臺的集成，而將精力集中到應用軟件的開發和調試中，從時間和精力上保證本項目的成功。集成的應用系統降低了系統維護的難度和要求，能夠隨著應用的逐步完善和入網用戶的逐漸增加不斷地進行擴展，整個系統可以進行平滑地過渡，也方便用戶日后的管理和維護。
軟件構件是一種定義良好的獨立、可復用的二進制代碼，包括功能模塊、被封裝的對象類、軟件框架和軟件系統模型等。這些封裝起來的對象就是目標管理系統軟件的骨干成分，或者看成是一些“標準件”，已經實現了用戶需求的大部分。這樣，用戶需求中極具個性化的部分可以花較少的資源和代價即可完成。這種方式把標準化與個性化這兩個相克之物隔離開來，先解決通用問題，再解決個性要求問題，符合人類解決問題、完成工作任務的規律，例如汽車制造廠，總是首先將很多部件做成標準的，底盤、發動機、傳動系統等等，然后就可以在車型、外裝修、個別的高級選裝部件等分別加以解決，從而滿足不同用戶的不同需求。
業務基礎平臺對軟件的發展而言是模式的創新，它突破了軟件開發商固有的模式。在這個模式中，可以形成所謂“綠色軟件產業生態鏈”，平臺供應商可以透過軟件企業之間的合作來完成最終產品的交付。
4、采用基于組件的開發和分層的技術路線
基于組件的開發是普通應用程序開發的變體，它具有如下特點：
應用程序由各自獨立的組件組成，這些組件的開發和部署保持相對的獨立性，而且很可能是由不同的團隊開發和部署；
通過僅對這種應用程序的某些組件進行升級，從而對其進行小幅度的升級；
組件可以在不同應用程序之間共享，因此可對它們復用，但同時也產生了項目之間的依賴關系；
盡管并非與基于組件完全密不可分，但基于組件的應用程序傾向于分布式結構；
建設多種信息技術渠道的解決方案，多渠道共享業務邏輯；
分層是從邏輯上將子系統劃分成許多集合，而層間關系的形成要遵循一定的規則。通過分層可以降低子系統間的依賴關系，使系統以更松散的方式耦合，從而更易于建設、維護和進化；可以根據業務的變化，通過快速開發或者配置調整系統以適應系統新的業務需求。
5、采用基于XML信息交換標準
為了能夠在異構平臺、在不同的指揮平臺系統中實現數據交換和業務自動處理，必須涉及到數據和文檔格式的標準化、統一化的問題，需要建立一個能夠描述不同系統之間的數據交換和業務處理流程的標準，以解決數據在處理過程中因標準不統一而引起的諸多問題。
可擴展標記語言XML，是現代信息領域重要的技術發展之一，已經逐漸成為WEB領域的通用語言，也是進行應用集成的較佳語言規范。目前，在國家主管部門確定的電子政務的總體標準中，已經確定把XML作為數據交換的標記語言。作一個形象的比喻人，XML就好像是不同應用系統中的普通話，通過它使紛繁復雜的不同應用系統不再講各自的“方言”，而是通過XML這個普通話進行交流，這樣大家都能以最簡便的方式明白各自的要表達的含義，實現彼此的溝通。XML信息交換系統的建設目的，就是通過XML這一種“普通話”，實現不同業務數據，不同信息之間順暢的完成信息交換，是整個信息交換系統的基石。
XML是一種具有數據描述功能、高度結構性及可驗證性的置標語言。XML允許用戶自行定義標記和屬性。并可以依照所定義的標記與屬性的語法來開發應用程序。XML可以通過標記來描述數據，或配合屬性來輔助描述數據；并且可以借助驗證規則來規范一個XML文件的內容和結構。XML文檔是由XML元素、XML屬性、XML實體組成的。這些元素、屬性和實體描述了文本內容是如何組成的。元素是XML文檔中最主要的組成部分，用于創建單獨的數據塊，實體描述XML中的存儲單元，總的來說，XML語言主要特點有：
（1）XML數據交互的透明性、易讀性。與IPv4等底層通信、數據交互協議不同，XML具備很強的透明性、可讀性強。XML的透明性使得人們可以更多地去關注交互的數據內容本身，而不用過多地去關心底層細節。
（2）XML的安全性。與其它的數據交互方式不同，XML中不僅包含了交互數據的內容本身，而且還可以包含應用系統的安全屬性信息，不符合安全設置的請求將被拒之門外，這提高了應用安全性、使得不同的角色具備不同的功能訪問權限。
（3）XML的可靠性。眾所周知，IPv4具有無序不可控性、服務質量不可保障性和不可管理性等弱點，采用XML結合中間件IBM Websphere等，可以確保數據交互的可靠性。
（4）XML的靈活性和可擴展性。作為對SGML語言標準的一種改良，XML更具有靈活性和可擴展性。同時，它又沒有SGML那么復雜以致難于實施。作為一種標記語言，XML允許任意定義標記以及多層次嵌套。正是由于XML的專業性和可擴展性，許多行業紛紛采用XML來制訂行業的數據交互標準。
（5）XML的平臺無關性、開發語言無關性。XML與操作系統平臺無關、與應用系統所采用的具體開發語言無關，正是這一點使之成為異構系統之間互聯互通的國標通行標準，也成為第二代互聯網技術的技術基礎。
5.3軟件應用模型
綜合應用系統不是孤立的，須考慮不同數據庫和應用系統間的關系和聯系，形成基于共享的新的應用體系，提高沈飛生產指揮調度中心體系各級應用系統間的信息共享和業務協同能力及水平。
通過對有關地區和部門實施信息共享互聯互通工程經驗的總結、分析和研究，沈飛生產指揮調度中心綜合應用系統開發方案同時考慮了基于數據層面的共享數據庫技術，以及基于應用系統間的集成和整合技術，從而滿足指揮管理對信息實時、多樣、可變的需求，實現相關信息在指揮調度中心平臺體系中按一定規則流動和共享，以提高各系統間實時、安全、準確的協同能力，并解決應用系統因業務管理流程變化，而需不斷重新建設的狀況。根據應用的特殊需求以及用戶對象的操作特點，對指揮綜合應用系統不同的應用子系統模塊，采用基于B/S模式與C/S模式相結合的軟件體系結構進行構建。

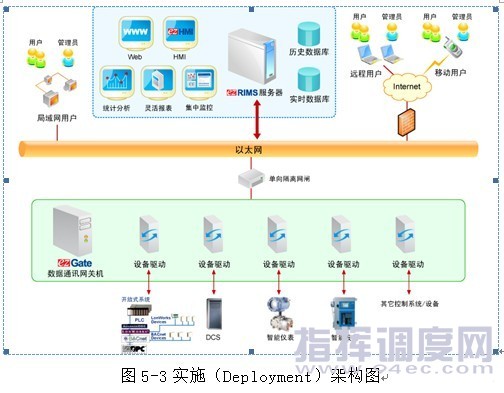

5.4ezRIMS系統介紹

ezRIMS實時信息監控管理系統提供了企業級的設備及子系統集成服務，包括各子系統和設備的接入服務、數據存儲服務、與應用軟件進行數據交換的協議以及實現此協議的接口等，形成了一套基于此平臺的應用軟件所使用的應用服務框架。其最終目標是對轄區內所有設備進行全面有效的監控和管理，確保各設備及子系統處于高效、節能、最佳運行狀態。圖5-3是ezRIMS一個典型的實施（Deployment）架構圖，它表現了其在整個系統中所處的位置和與各種子系統之間的連接關系。
通用數據網關（ezGate）將各種通訊接口以插件（驅動）安裝的形式集合在通用通訊網關中，以統一的XML標準數據格式為系統平臺提供數據通訊服務，是現場硬件設備數據的通道和提供者，它將系統平臺與第三方控制系統（包括現場硬件系統/控制器、弱電設備上位機軟件系、應用子系統）相聯通。數據網關從控制系統取得的數據信息，將系統平臺所關心的數據信息傳送給平臺系統，同時也對系統平臺提供通用報警服務并支持系統平臺通過數據網關（ezGate）下發指令到相應的控制系統。
ezRIMS采用統一的開發框架，快加針對智能設備/子系統集成業務邏輯開發其表現層和控制層，加上與基于門戶（Portal）的統一的安全模塊，可獨立運行，具有系統開銷小的特點，廣泛適用于中小型智能設備集成系統。
對于大中型集成系統，ezRIMS可采用Struts-Portlet形式，布署在Portal上，其核心基礎構件提供一個基于Portlet的可復用框架, 還包括個性化的安全權限控制、配置管理、內容和數據庫管理、查詢、數據挖掘和報表生成、協同事務處理和工作流、基于Web Services的系統集成等通用業務基礎功能。
整個系統基于最新的Portal/Portlet/XML/SVG/Ajax等技術標準，同時兼顧對 .NET/ActiveX的支持。
ezRIMS產品以標準化、模塊化的方式提供一個M2M行業集成系統“半成品”。 在M2M行業系統實施工程中，針對項目具體要求，二次開發人員只要把相關的“半成品”模塊作一些“量體裁衣”的細加工（有時甚至可以不用加工，只需做配置和部署），再和ezONE平臺結合，就能構成一個完整的智能設備/子系統集成系統。
用戶可以在ezRIMS系統基礎之上繼續定制用戶界面和使用功能模塊，再利用組態工具開發仿真智能設備、結構外觀和建筑物內部圖形的組態SVG監控圖，對不符合通用標準（Opc/LonWorks/Bacnet）的子系統設備，只要其具備RS232、RS485串行通訊口或基于以太網（TCP/IP）的通訊接口，并提供其通訊指令集，則可通過數據網關的XML Schema協議配置轉換功能進行通用接口類型實例設置，無須編程既可生成設備驅動，與現場設備的進行信息互換，進而實現與其系統的通信和聯動。
實踐表明，以這樣的方式實施的系統集成項目，最高可以減少70%左右的工作量，不僅可以提高項目進度，也大大降低了開發成本。

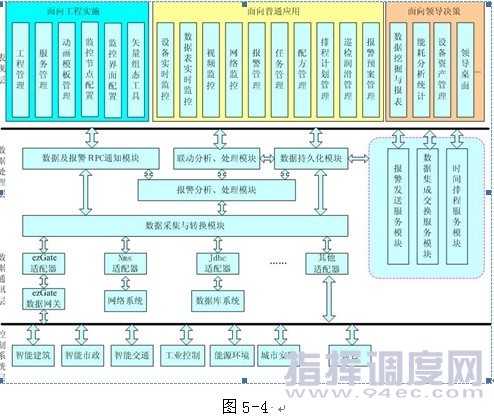

ezRIMS的各子系統將以應用模塊的方式存在，包括用戶界面，處理程序，和通訊接口程序，見5-4圖。
其功能如下所示：
? 系統集成及網絡共享、個性化定制、用戶、資源管理功能：
? 工程管理功能：
以向?qū)Х绞綄嵤╉椖窟M(jìn)行功能模塊定制，生成針對實施項目的應用框架，在此基礎上進行項目實施工作（基礎數據錄入、SVG組態定制、I/O綁定等），在完工后，可對此項目的所屬資源進行打包導出，并可供工程管理功能模塊進行導入部署。
? 服務管理功能：
對ezRIMS平臺（WEB）的基礎服務（包括與數據網關的通訊配置，遠程用戶數據的異步更新服務，一卡通數據服務等）進行管理（包括啟動、停止、重啟）和配置（如服務端口、刷新時間間隔、分頁設置等），從而無需手動更改配置文件。
? 監控配置管理功能：
用戶能夠可視化配置管理ezRIMS系統所監控的界面及數據節點，完成對系統、設備、項信息以及監控分區和監控界面的瀏覽、創建、編輯、刪除、動畫效果定義等功能。
? 視頻監控功能：
通過瀏覽器，可以實現多種監控方式（單個攝像頭的監控，對數字監控可支持畫中畫監控、四畫面監控、三九畫面監控、十六畫面監控等）實時監控圖像，并可以進行云臺控制，如控制攝像頭的左右上下轉動以及焦距的拉伸等操作并且具有實時的畫面截取和視頻的錄像、回放功能；
? 數據庫表監控功能：
通過數據庫連接池，采用JDBC方式訪問集成的子系統數據庫，具有多數據源支持，可靈活配置各應用子系統的數據采集源，實現包括數據的對比、抽取、轉換、過濾、查詢、實時狀態監控功能。
? 設備實時監控功能：
實時監控模塊采用SVG的圖形格式，讓用戶實時的在瀏覽器上監控各種狀態信息。在M2M行業中，主要采集了智能設備及應用數據庫系統的實時數據，并采用圖形、動畫的方式顯示其實時狀態。
? 基于規則引擎的報警和聯動功能：
在 ezRIMS系統中，用戶可以根據需要靈活設置基于實時數據的報警規則和控制執行策略規則。系統提供GSM/GPRS短信、e-Mail、網頁等多種報警發送機制，系統管理員和用戶可在系統配置頁面（可遠程）上根據預定權限設置進行報警事件的記錄、操作、跟蹤。系統可以根據聯動規則執行I/O點聯動及視頻聯動，并對報警提供數字預案輔助處理功能。
? 配方管理功能：
配方不僅是幾種原料間的配比關系，還可以包括溫度壓力，時間等因素。廣泛應用于食品、印染、飼料加工、油品調合等行業。在 ezRIMS系統中為配方的編輯、裝載提供了方便的手段。組態環境中可以定義配方，運行時裝載或切換配方，甚至在運行時也可以修改配方。
? 設備巡檢/潤滑功能：
用戶可對關鍵設備進行巡檢預案設定，與時間排程結合，定時檢測設備狀態，生成設備狀態報表，以郵件和短信的方式發送給指定用戶，提醒用戶進行處理。
? 通用數據挖掘和查詢報表功能：
通過數據挖掘和報表功能可以快速地收集和顯示指定的生產過程數據。報表既能反應系統實時的生產情況，也能對長期的生產過程進行統計、分析，使管理人員能夠?qū)崟r掌握和分析生產情況。
系統為用戶提供了強大的查詢功能，針對實時數據應用Dashboard進行數據分析、展現，針對歷史數據包括歷史數據、巡檢數據、網絡數據、監控節點數據應用ezBI進行數據挖掘，提供多種統計分析報表，如單棒圖、雙棒圖、三棒圖、多線圖、X-Y圖（坐標點繪圖）、數字式（列表）等形式，并可與時間排程、郵件發送功能相結合，生成excel、pdf等報表，發送給指定用戶，豐富決策分析功能。同時，系統具有擴展性，為新的查詢應用進行定制開發。
? 能源管理功能：
具有時間排程功能和節假日設定功能，使用者可根據實際情況，靈活定制排程預案，定制聯動節能機制。并提供了豐富、靈活的統計報表功能，令使用者能夠充分掌握各種資源的使用情況和趨勢，及時發現問題，制訂合理的執行計劃降低能源采購成本。
? 設備管理功能：
充分利用ezRIMS平臺提供的智能設備管理信息，實現對設備運行、維護管理，對各種設備運行數據、事件進行處理。從而減少突發性故障，消除設備故障隱患，保持智能化設備的完好率，降低管理成本，統計分析運營相關數據，提高智能化系統管理水平。處理通過智能控制系統采集的設備數據，通過對這些數據的分析統計，提高了管理效率,幫助領導掌握系統運行狀態。
? 雙機熱備功能：
雙機冗余是ezRIMS的一個重要組成部分，它可以有效地提高系統的穩定性和可靠性。系統可以工作在三種模式下：
1)獨立站：系統以單獨方式運行，沒有冗余系統。這是系統的缺省方式。
2)主站：系統啟用雙機冗余系統，本機是主站。
3)從站：系統啟用雙機冗余系統，本機是從站。從站可不需要進行數據庫和人機界面組態的，可以從主站自動獲取組態內容。
5.4系統優勢
? ezRIMS基于ezONE平臺開發、運行，由此繼承了ezONE的所有功能，如：可以集成各種企業業務系統（如ERP、CRM、CMS）、辦公應用系統、決策支持系統、電子郵件系統等；定制個性化的頁面風格、布局；對用戶、資源的統籌管理等等。
? 強大、快速、靈活的報表組態工具：通過很短的時間即可定制生成企業需要的報表。
? 互動HMI：基于網絡分布式協作的靈活矢量圖互動組態功能，豐富的可擴充圖庫支持，所見即所得的開發環境, 依托Illustrator的矢量圖編輯功能可以使組態圖形的繪制變得輕松且易于培訓。
? 跨平臺：ezRIMS支持Windows，Linux，UNIX等操作系統，支持SQL Server, Oracle等多種數據庫。
? 安全性：提供身份認證、權限控制、信息保密、確保數據完整性等一整套安全保障體系，保證了個性化使用的安全性。
? 支持標準化接口：支持OPC、DDE、ODBC等標準化通訊接口，并且提供接口二次開發工具，可以方便地開發驅動，與其它非標準系統接口建立通訊連接。
? 支持4A：多層架構，支持個性化界面（包括無線、WML、網頁），基于規則引擎的報警（短信、e-Mail、聲音）和視頻聯動，真正實現4A（Anytime, Anywhere, Any device, Any network），使得管理者和工程維護人員無論身在何處，都可以實時地通過Internet或Intranet使用標準的瀏覽器在線監控生產現場的情況，處理現場的異常狀況或進行工程維護，使維護工作變得及時、高效，并降低了工程維護成本。
（本站原創，廠商供稿。未經授權不得轉載，轉載敬請注明來源：“94ec指揮調度網”，如需轉載，請注明來源和作者，謝謝合作?。?/strong>

分享到：
