如上圖所示：在搶修現場，前端采集子系統通過車載云臺攝像機、手持DV、耳麥等音、視頻采集設備的模擬音視頻信號進行采集后輸入到車載單兵無線傳輸設備。該設備完成編碼壓縮、存儲工作，再通過3G網絡，將數字音視頻數據傳輸?shù)骄W(wǎng)絡服務子系統，網絡服務子系統包含了從無線到有線，從公網到專網等一系列網絡傳輸鏈路及安全防范措施。

　　監控中心及授權用戶通過局域網向網絡子系統發出訪問請求，網絡子系統將根據用戶的權限，將接收到的前端采集子系統視、音頻信號轉發給。同時監控中心及授權用戶也通過拾音設備向網絡子系統發送語音信號，經由網絡服務子系統轉發到前端采集子系統，完成語音指揮交互功能。

　　3.2 系統結構

　　電力搶修3G無線視頻監控指揮系統主要包含了三個子系統：

　　前端采集子系統設備包括：車載云臺攝像機、手持防水DV、手咪、3G車載單兵一體機。另外用于前沿指揮中心顯示的車載控制鍵盤、車載顯示器。

　　網絡服務子系統包括：3G網絡、VPN專網、防火墻、中心接收控制服務器。

　　監控中心子系統包括：數字矩陣、WEB管理平臺服務器、存儲服務器、安裝了客戶端軟件的PC等。

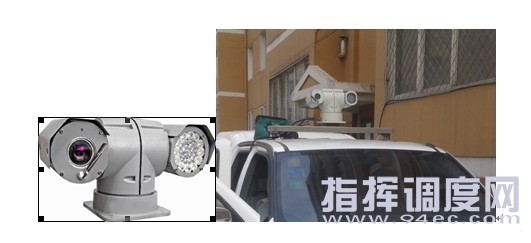

　　3.2.1前端采集子系統 　　車載防爆，高強度合金鋁整體壓鑄外殼；內置窗口除霜器，帶雨刷，紅外夜視距離大于80米。
　　抗沖擊、防腐蝕，防護等級達到IP66
　　超強抗震特性，抗風設計，適合車載監控
　　垂直運行監視范圍更廣，360度無限位旋轉，仰視角度180°；
　　內置多協議譯碼板，兼容其它系統；
　　斷電云臺自動鎖定
　　可設兩預置點之間線掃；
　　自動聚焦、光圈；
　　車載電源電壓輸入范圍：DC12V 或AC24V

　　3G車載單兵一體機

　　該系列無線視頻傳輸設備采用軍工級三防設計（防水、防塵、防震），它是專為安全防范領域設計的無線監控產品。該產品是通過3G網絡進行的視音頻實時傳輸設備，結合了IT領域各項新技術。該設備采用最新的圖像壓縮技術達到了H.264的標準，還能自動校正解壓縮錯誤避免漏失，易安裝易管理，移動性高抗干擾性強。通過算法優化，可在低帶寬（120Kbps）下傳輸清晰流暢的畫質，且具備多模塊多信道捆綁技術（多運營商、多模塊同時運行）以滿足惡劣的網絡環境下使用。
　　先進的嵌入式硬件設計具有很強的存儲區保護功能，支持雙向語音對講、GPS定位、SD卡存儲、云鏡控制等功能。嵌入式系統功耗很低（無線移動監控設備靠電池供電，嵌入式系統的功耗只有mw甚至μw級。）并穩定高效的實現視音頻信號25幀/秒自由傳輸。既可成獨立的系統也可以聯成監控網。支持單兵、車載多用途使用。
