7 ORANGE-2A
ORANGE-2A是一款網絡擴展互連終端，使用ROIP (Radio over Internet Protocol)協議，可通過標準以太網將遠程的電臺或集群等無線設備接入ORANGE統一平臺中，實現全網實時網絡協同調度能力。
產品功能及特點
? 支持RoIP專利技術，通過標準以太網可同時傳輸多路語音或數據
? 實現低成本、靈活的擴展無線通信網絡，不需要租用專線或是架設微波站
? 收發的語音和PTT/COR控制信號被數字化后通過網絡傳送至另一端
? 可調節發送、接收語音的延遲
? 實現了通過單一計算機對整個通信網絡的控制
? 與產品中的DSP-2模塊相兼容
技術指標
音頻參數：
? 話音輸入：平衡47k ohms 或 Hi-Z；0dBm至+15dBm 電平；10Hz 至3600Hz
? 話音輸出：非平衡600 ohms；0dBm至+15dBm 電平；10Hz 至3350Hz
? COR/AUX輸入：47k ohm +5V，門限+2.5V，保護電壓+100V
? PTT/AUX輸出：47k ohm +5V，最大電流100mA，最大電壓+60V
控制參數：
? 編程控制：RS232，HTTP，Telnet
? 串 口：異步全雙工RS232，波特率300 bps 至115.2 kbps
一般參數及環境要求：
? 供電要求：直流11-15V
? 外型尺寸：4.3 x 17.8 x 22.9 cm
? 工作溫度：-20℃-60℃
? 工作濕度：0-95％
8 ORANGE-IP
ORANGE-IP是一款基于SIP網絡的互聯終端，可以將無線設備接入到SIP網絡中，它具有體積小、全硬件設計、話音處理效果好、延遲低等諸多優點。
產品功能及特點
? 實現無線語音通信系統與SIP語音通信系統互聯互通
? 可在SIP網絡上建立電話會議
? 支持點對點和多點互聯
? 加電后，啟動時間小于10秒鐘
技術指標
音頻參數
? 話音輸入：平衡47k ohms 或 Hi-Z；-30dBm 至+11dBm 電平；10Hz 至3600Hz
? 話音輸出：非平衡600 ohms；-30dBm至+11dBm 電平；10Hz 至3350Hz
? COR輸入：基于VOX或VMR的數字信號處理
? PTT輸出：47k ohm +5V，最大電流100mA，最大電壓+60V
SIP模塊參數：
? SIP 編碼：GSM 和G711u
? RFC 支持：3261，2976，3515，2327，3264，1889，1890
一般參數及環境要求：
? 編程控制：HTTP
? 供電要求：直流11-15V
? 外型尺寸：4.3 x 17.2 x 18.5 cm
? 工作溫度：-20℃-60℃
? 工作濕度：0-95％
9 ORANGE-1000D
ORANGE-1000D是一套集成的便攜式應急通訊互聯指揮系統，支持各種無線設備間的不同頻率的互聯互通。由一個或多個箱體組成，包括信號線，1到2個ORANGE-1000,無線通信終端，底層托架, 集成電源系統。
產品功能及特點
? 集成化程度高，便于攜帶，可簡單、快速展開使用
? 標準化設計，便于維護保養
? 可調節音頻延遲，補償中繼系統
? 實現多種無線電和電話間的實時通信
? 軍標級設計，抗振性能高，適用于移動和野外作業的惡劣條件
10 調度指揮呼叫及通話方式
所有連接在ORANGE應急通信互聯調度平臺上的話音通信設備，可以通過三種靈活方便的操作方式建立通話。

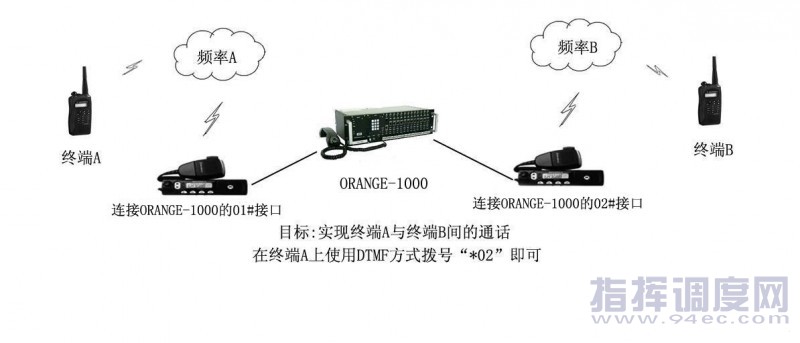

10.1通過按講終端設備建立通話
說明：終端A使用DTMF撥號“*02”后聽到提示音“02已經連接”，此時已實現了終端A與終端B的雙向通話，如果需要終止通話，只需以DTMF方式輸入“*#”。
10.2、本地操作員建立通話
說明：當操作員輸入“*01”后，聽到語音提示“01 已經連接”，此時已經實現了操作員與終端A的雙方通話，繼續輸入“*02”后聽到提示音“02已經連接”，此時完成了終端A、終端B、操作員的三方通話，如果操作員不需要參與通話可輸入“*#”，此時，僅終端A與終端B雙方通話。
10.3 通過圖形化軟件建立通話
目標：（1）操作員與450MHz常規電臺通話；（2）150M常規電臺與350M集群、809電話模塊通話；

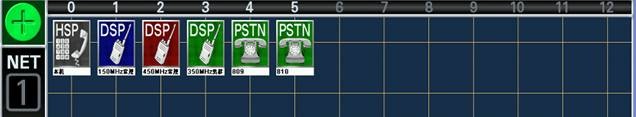

初始狀態：

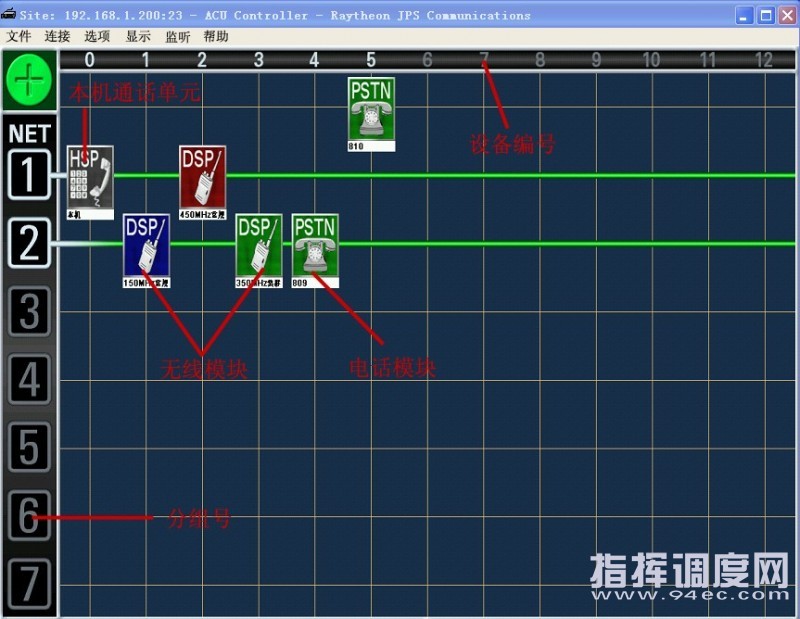

實現方式：
?。?）鼠標左鍵單擊“HSP本機”圖標，再單擊設備編號為2的“DSP 450M常規”圖標，此時，這兩者的圖標自動移至NET編號為1的分組。
?。?）鼠標左鍵單擊編號為1的“DSP 150MHz常規”圖標，再單擊編號為3的“DSP 350M集群”圖標，兩者圖標自動移至NET編號為2的分組，實現了兩者間的通話；鼠標左鍵單擊編號為4的“PSTN”再單擊編號為1的“DSP 150M常規”的圖標，此圖標隨即移動至NET為3的分組（提示輸入要連接的電話號碼，接通摘機后），實現了三者間的通話；
