石油石化行業是一個跨學科、多專業相互配合的技術密集型行業，其生產包括地質勘探、鉆井、開采、運輸、煉油等一系列過程，存在地域廣、周期長、危險性大的特點。集團公司調度中心需要對勘探現場、開采現場、煉油現場進行實時監控，出現設備故障等突發事件需要進行指揮調度，各部門定期要和上級召開遠程會議，因此石油石化行業對遠程會議交流、遠程實時監控、應急事件指揮調度等需求非常多。

石油石化行業的傳統指揮調度模式為語音指揮調度系統，通過IP網絡和VOIP語音通信技術，實現調度中心和分控中心以及指揮現場的語音交互，其功能比較簡單，不具備視頻傳輸功能；各部門之間如需召開遠程會議，需要建立專門視頻會議系統；現場監控則需要由專門監控系統的完成。以上三套系統從邏輯上是彼此獨立的，導致交叉信息傳遞不夠及時，不能有效地進行資源共享。 從企業信息化建設的初期，中石化行業就開始了在數字化音頻指揮調度系統和模擬視頻監控系統方面的建設，勘探、井下作業、煉油各個環節獨立指揮調度，采油現場區域化視頻監控，建設過程的特征是從分散到集中，從單一到綜合，可以說集團級綜合視頻指揮調度平臺的統一規劃和統一部署將是最終要實現的目標。


北京華緯訊公司研發生產的VC3視頻指揮調度系統是一種集視頻監控、視頻指揮調度、視頻會議于一體的"三合一"的綜合性視頻通信平臺，該平臺兼容多廠家視頻編碼器的接入，便于和已建視頻監控系統接入集成，實現平臺統一管理、統一控制、統一指揮調度。在石油石化企業中，通過VC3視頻指揮調度系統，企業可以快速發現事故隱患、實施協同應急并進行雙向交互式視頻溝通，打破了原來監控與會議分離，視頻資源不同共享，處理應急事件效率低下其重大缺陷，推動了石油石化應用的發展。


需求特點分析

當前針對指揮調度應用的特點，行業用戶進行監控聯網并升級為指揮調度后實現的功能包括高效的監控系統互聯互通與綜合應用、全局的遠程溝通與指揮調度、實時高效的安全生產監控與預警。


1、 指揮調度縱橫兩條主線貫穿石油石化企業生產
 綜合數字視頻的建設，橫向上使得指揮調度系統、視頻監控系統、視頻會議系統三大系統得以完美結合，形成高度集成化的視頻信息共享平臺；縱向上從集團總公司到油田管理局、油田分公司，再到井下作業分公司、井下作業分隊，形成自頂向下的完整的管理調度鏈，上下級之間可以逐級調度管理，必要時可以越級指揮；此外綜合化“數字視頻”還可以具備功能強大的流媒體功能，例如無線視頻監控、監控區域圖像智能分析、GIS定位、流媒體錄像點播等。


2、數字石油項目建設確保企業生產安全 石油和化工行業既是國家支柱產業，也是一項高危險性產業，因此其生產安全問題一直是石化企業發展的重中之重，生產安全問題包括很多方面，例如如何有效預防安全事故，如何發現安全隱患，出現安全事故如何處理等等，而安全事故也包括人員責任事故、設備故障、爆炸、泄露、井噴等等。


3、 集中管理和全局可視化指揮調度需求顯現 視頻指揮調度系統用一個控制管理中心將兩套系統有機地融合，緊密結合安全生產的日常指揮調度管理流程，集團總公司在辦公區，通過雙向視頻指揮指揮調度和遠程監控功能遠程指揮協調各下屬電廠、煉油廠，實現集中管理、統一調度、統一指揮，使得集團總公司和下屬分廠之間能夠通過雙向視頻交互的方式匯報工作，達到各級管理部門之間有效溝通。同時集團總公司和下屬分廠調度中心能夠及時了解各前端監控點的工作情況并及時進行工作協調與調度。此外，集團總公司和各分廠應對各種突發事故的應急處置能力得到增強，信息化管理水平和應急指揮效率得以提高。


方案設計

傳統的指揮調度系統只聽聲音、不見其人，指揮者只能通過前方反饋的語音信息進行判斷分析后，進行決策、下達命令。由于語音信息是一種描述性的信息，它不像視頻信息那樣直觀、具體，缺乏一定的準確性，這給指揮者實施及時、有效的正確指揮帶來了一定的影響。隨著現代通信技術和多媒體技術的高速發展，華緯訊的VC3視頻指揮調度系統采用先進的MPEG4/H.264視頻編解碼技術， 并結合網絡技術和多媒體技術，使其運行在現代通信網絡平臺上，實現具有單向遠程視頻監控及音、視頻雙向交互視頻監控指揮調度系統。其結構圖如下：

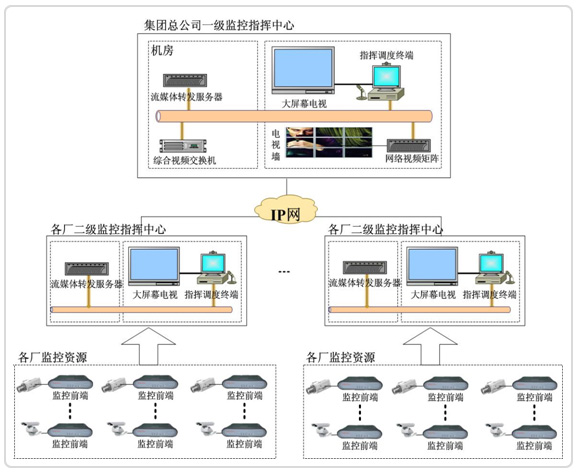

 　　　　　　　　　　　　　　　　　　　圖1 安全生產企業視頻指揮調度系統結構示意圖

如上圖所示，石油石指揮調度系統包括控制中心子系統、用戶終端子系統、監控前端子系統三個核心系統，各子系統結構與功能如下：
