1．系統建設目標

1) 實現統一管理

建立統一的視頻指揮調度系統，實現具有單向遠程視頻監控及音、視頻雙向交互視頻指揮調度平臺。實現市局對城區分局、縣區分局、以及各分局下轄的各派出所（業務部門）實施應急可視化指揮調度和日常值勤管理指示的下達和下級情況的匯報。

2) 實現已建系統數字化接入

視頻指揮調度系統應具有視頻監控系統接入能力，實現對監控點可視和可控，實現對重要目標、重要場所、危險地段進行動態監視，隨時了解現場情況，以便采取相應的預防和補救措施確保社會的安定。

3) 實現指揮調度分級管理

用戶可根據自身隸屬關系進行靈活的級別管理，實現指揮權、監視權和控制權的管理配置，滿足各級部門建立有效的指揮調度關系。

4) 提供圖像信息接口

平臺應提供與市政府應急指揮平臺的圖像信息接口，滿足其他系統的圖像調用和接入。

2．系統結構
　　煤礦綜合視頻指揮調度系統從結構上應與煤礦生產管理體系相吻合，這樣才能真正發揮視頻指揮調度系統的作用。一般煤礦的生產管理組織結構可分為：礦務局生產調度中心、煤礦生產調度中心、礦井工作面三級結構，所以煤礦綜合視頻指揮調度系統也要按照以上結構來部署。系統分為主控中心子系統、分控中心子系統、監控前端子系統、移動監控子系統，結構如下圖：

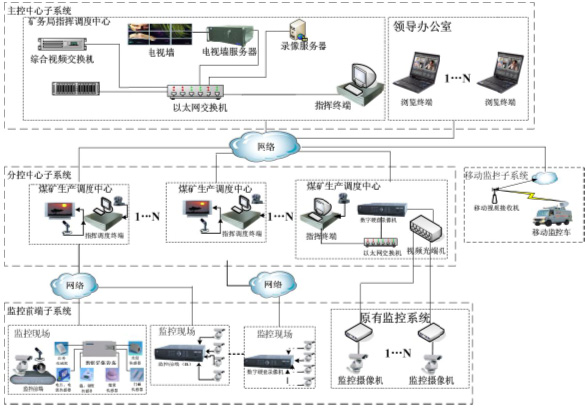

　　　煤礦綜合視頻指揮調度系統結構圖

1） 主控中心子系統由綜合視頻交換機、視頻錄像服務器、網絡視頻矩陣、數據/報警服務器、指揮調度終端、音視頻切換矩陣和音視頻輸入輸出設備等組成，部署在礦務局生產調度中心。主要作用是：完成信令和控制信息交換、調度以及系統管理；實現視頻指揮調度、遠程視頻瀏覽、視頻錄像、電視墻顯示以及視頻報警聯動等功能。　　

2） 分控中心子系統

分控中心子系統由指揮調度終端、音視頻輸入設備（攝像機、話筒等）和音視頻輸出設備（電視機、音箱）等組成，部署在各煤礦生產調度中心。主要作用是：通過指揮調度終端與礦務局生產調度中心進行音視頻雙向溝通，參加視頻會議，對所轄監控現場進行監控管理；根據實際網絡環境要求實現視頻錄像。根據需要可增加網絡視頻矩陣與電視墻、大屏幕系統配合使用?！?/p>

3） 監控前端子系統

監控前端子系統由監控前端、音視頻輸入設備（攝像機、云臺、云臺解碼器、防護罩、話筒）、環境信號采集傳感器等設備組成，部署在各監控點現場。主要作用是：現場音視頻采集，并把采集的數據上傳；實現已建視頻監控系統的物理接入。監控前端子系統為智能視頻處理終端和環境采集設備接入系統提供聯網接口?！　?/p>

4） 移動監控子系統

移動監控子系統由專業一體化攝影機、背負式無線寬帶圖像發射機、無線寬帶圖像接收機等組成。主要作用是：在突發情況時，由專業一體化攝影機、背負式無線寬帶圖像發射機構成的移動監控前端可在移動環境中對任意指定現場進行高清晰圖像采集傳輸。

3．系統功能

1）生產調度指揮功能

借助于煤礦綜合視頻指揮調度系統獨具的多種級別和權限模式設置，上級管理者通過指揮調度終端可以向下級發布指揮和調度命令，上下級各個部門、各級領導與下屬之間可以實時地進行音、視頻信息的雙向交流，可實現點對點指揮、點對多點指揮、多組指揮、插入指揮等多和指揮調度方式。

另外，被指揮調度者可隨時加入和退出指揮調度組；可調用和監視任意監控點的圖像，并可廣播該圖像；多組指揮調度可同時調用監控任意監控點的圖像；支持指揮調度者對被指揮者，在指揮調度前的預覽；通過配置，可顯示任意聯動報警點的圖像；指揮調度者對多個監控前端進行語音廣播。

2）視頻會議功能

礦務局管理層可根據需要適時召開視頻會議，實現交班會、生產會、總結會等各種會議，進行多點多方雙向音視頻交流互動。主席可以設定多個例會，每個例會包含相對固定的成員，主席可以方便地組織會議。會議成員可隨時加入和退出會議組。主席可以對各個會場的發言權進行控制，并可廣播某一分會場。

3）生產過程視頻監控功能

礦務局指揮中心可對各下屬煤礦指揮中心及各礦井等進行視頻監視?？蓪崿F(xiàn)現場畫面靈活切換、對遠端攝像機云臺進行遙控，方便地組合顯示多路視頻畫面等。

各煤礦指揮中心對本單位轄區進行視頻監視?？蓪崿F(xiàn)現場畫面靈活切換、對遠端攝像云臺遙控，方便地組合顯示多路視頻畫面等功能。

4）安全報警聯動功能

在煤礦絞車房，風機房，監控室，礦井工作面可以接入環境采集傳感設備，如紅外、濕度、煙感等，當采集到環境數據不正常時，可發出報警，聯動該地域的監控圖像立即顯示在指定的監視設備上（如：指揮調度終端、瀏覽終端），同時視頻錄像服務器啟動對該監控點圖像的錄像任務，為日后取證提供寶貴資料，也為以后教育學習提供素材。

　4．系統特點

　1）"三合一"功能整合

通過增加監控前端子系統、移動監控子系統，綜合視頻指揮調度系統集視頻指揮、視頻會議、視頻監控和視頻報警聯動等功能于一體，實現三項業務的有機結合。同時，系統支持多廠家多型號編碼器統一接入管理，實現不同供應商視頻設備之間的互聯互通，便于已建監控系統接入。

2）雙向音視頻指揮調度

通過指揮調度終端可以完成指揮和會議中的雙向音視頻交流，以及遠端的視頻監控和報警聯動視頻顯示。用戶通過指揮調度終端實時監控現場圖像，從而完成對下級工作單元的指揮命令下達與監控調度。
