整車設計目標

　　應急指揮通信車的設計目標為：

　　設備運輸：安全、快速；有良好的避震；適用于多種路況。

　　設備開通：操作簡單，準備時間短；

　　環境系統：系統密封良好，具有良好的防雨、防塵、隔熱、保溫性能，能夠在惡劣的環境下正常工作；車內具有各種環境監控告警裝置，保證人機正常工作；

　　防雷、接地、抗風措施：各主要接口均配備可靠的防雷設備，采用可靠接地方案和接地設備，確保車內人機安全，桅桿選用抗風能力強的天線桅桿；

　　電源系統：提供市電、高性能蓄電池、發電機等多種供電方式；

　　安全性：系統提供先進的安全告警和保護功能，保證人機安全。

　　內部結構設計

　　考慮到車體較小，可根據人機工程原理、以及基本的系統配置要求，將車廂內部空間劃分為兩個區域：工作區、輔助設備區。其中工作區中主要安裝設備機柜、操作人員的工作臺等，是操作人員日常工作的區域；輔助設備區中安裝升降桅桿、發電機以及外接電源系統。輔助設備區，工作區與駕駛室間也可采用隔斷隔離。

　　通訊設備、網管、業務服務器及相關網絡設備安裝在工作區的機柜中，為保證車輛在運行中產生的震動不影響系統設備正常工作，對機柜進行減震處理。

　　布局規范合理，并方便現場辦公操作。配備現場無線覆蓋網絡，實現在現場直徑約500m~3km不等的范圍內移動無線辦公，無線視頻傳輸，無線數據采集等。

　　車廂前端裝有車用頂置式空調，保證車廂內的溫度和濕度；車廂地板鋪設防靜電橡膠墊層；為了確保人員設備的安全，車廂內的接地銅條與車廂壁的接地栓相連，通過接地棒接入大地，保證與大地零電位。

　　外部結構設計

　　升降桅桿通過專用固定支架固定在底盤上，桅桿配有自鎖裝置，以保證天線升起后不產生重力沉降。饋線、控制線呈螺旋狀環繞在桅桿上，桅桿升降時，通過頂升力、定型護套以及重力保證線纜隨桅桿自動收放。桅桿頂部安裝避雷針，工作時將天線支撐至豎直狀態，可實現手動升降操作，并通過桅桿頂升到需要的高度，以建立現場與局端的無線數據回傳通道，實現將現場數據的回傳與數據交互。天線升起狀態采用二級斜拉固定，以保證天線直立和穩定。

　　電源接口箱安裝在車輛后部里，使用時打開后門，方便操作。

　　將所有的手持終端設備集中放置于一個工具箱內，工具箱采用防水抗壓箱體，攜帶方便，以便于現場快速搭建視頻監控點。

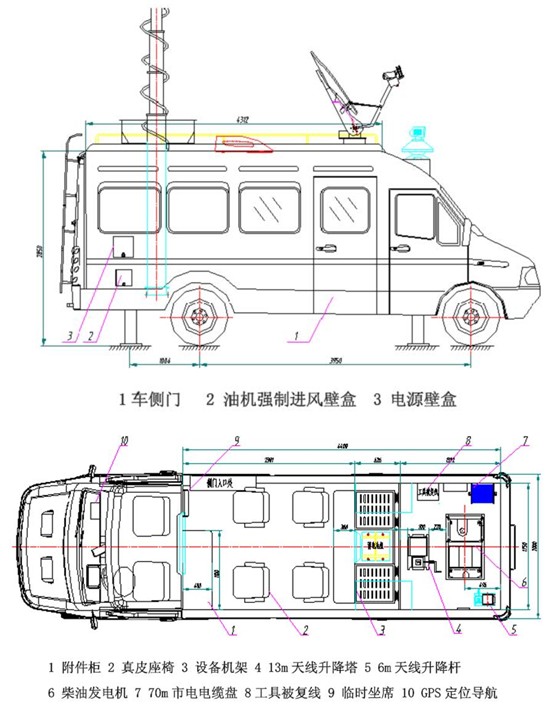

　　外觀效果圖如下：
