車載通信系統

　　傳統的應急指揮通信系統主要以通信車為工作單元，通過車載視音頻監控終端、語音調度終端與指揮中心進行通信，但在通信車無法駛?cè)氲那闆r中(如窄巷和室內),需要工作人員離開通信車以單兵的方式進入事發現場時,受技術發展的限制,現場工作人員只能通過窄帶語音的方式與通信車以及指揮中心進行溝通,無法將現場的全部信息反饋給指揮中心，妨礙指揮員作出準確的決策。

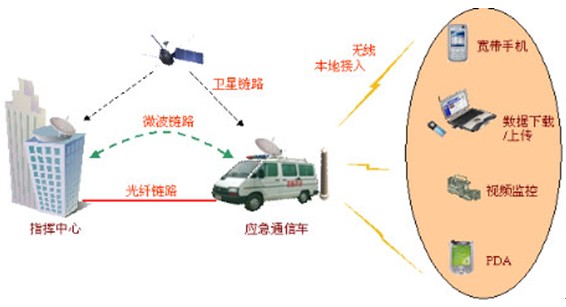

　　應急指揮通信車在解決數據回傳通訊的基礎上增加了無線寬帶覆蓋，一方面保留傳統指揮通信車的回程功能，同時通過寬帶無線通信技術以通信車為中心，為周圍的工作人員提供無線本地接入功能。無線本地接入網負責在視音頻監控、筆記本/PDA、手機等單兵通信終端與通信車之間提供寬帶無線數據通道；通信車內的業務服務器負責收集并處理單兵通信終端回傳的數據，與指揮中心業務服務器協同工作為單兵通信終端提供服務；通信車通過有線/無線回程網絡訪問指揮中心的業務服務器，并可將本地處理完畢的數據回傳到中心數據庫。

　　應急指揮通信車的一個設計目標是:通過多種回程網絡、寬帶無線本地接入網構建一個隨時在線的寬帶無線承載網，并通過標準的接口/協議可以靈活的連接各種車載通信設備和業務服務器。寬帶基站使用標準的以太網接口和TCP/IP協議，能夠靈活的連接現有指揮業務服務器和回程網絡設備,并能隨著技術的發展,通過增加相應通信設備和業務服務器，靈活的完成現有指揮通信車的升級。
　　衛星回傳通訊系統設計

　　如果應急通信車既不在無線覆蓋區域，又不能與就近有線接入建立連接，又沒有公網信號覆蓋的時候，我們則可采用衛星回傳的方式，采用先進的"靜中通車"載衛星天線，利用衛星無縫全球覆蓋的特點，在幾分鐘內就能夠完成自動尋星、對星與通道建立的操作，迅速與局中心建立通信連接，將現場音視頻數據回傳回局中心。在電網突發事件處理、緊急故障搶修等非 常狀態下實現現場圖像采集、應急通信、遠程指揮等業務。

　　衛星通訊系統需建設中心固定站及遠端移動站子系統，以完成整個衛星鏈路的建設。整個衛星通道可以實現2M的上下行通道，可以滿足應急的主要數據需求。

　　1、米衛星固定站

　　建設要求：固定中心站建設地點為電力辦公大樓。

　　在本期工程中，將建設衛星地面主站一套，固定中心站至調度中心均采用光纖連接。

　　固定中心站作為整個應急靜中通系統的通信樞紐，需要實現與專網、內部辦公網、Internet、"靜中通"通 信指揮車、總調度中心等網絡的連接。

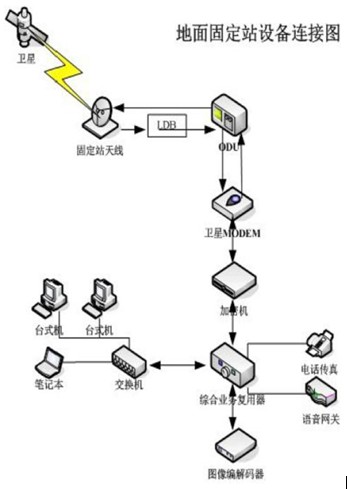

　　衛星中心固定站建設示意圖：
