3. 系統方案


　　3.1 總體描述：

　　由浙江元亨通信科技有限公司研制的軟交換多媒體指揮調度系統和應急指揮視頻會議系統共同組成軍警可視化調度系統，這兩個系統是本公司同一平臺上的兩個不同的分支，可使用同一SIP控制服務器、數據庫服務器和會議媒體服務器，可統一添置一套服務器，然后再在其網段下添加不同的多媒體指揮調度系統終端和應急指揮視頻會議系統終端?？蛇M行統一的數據管理和系統維護。

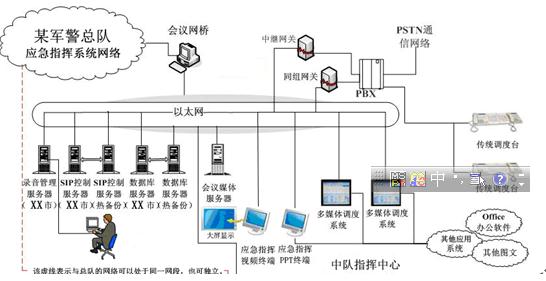

　　3.2 中隊 　　在中隊安置服務器群，其中分為SIP控制服務器、數據庫服務器和會議媒體服務器，由于多媒體指揮調度系統還需要錄音功能，故添加一套錄音管理服務器。

　　對SIP控制服務器和數據庫服務器做熱備份（注：熱備份，即指主服務器和備份服務器同時運行，備份服務器實時監視主服務器的狀態，當主服務器出現故障時，備份服務器可在1-2秒的時間內代替主服務器的工作，由于SIP協議的握手機制的存在，服務器的癱瘓不會對終端造成任何影響。熱備服務器可與主服務器分開放置，如將熱備服務器放到其他市，這就形成了一個異地備份，當主服務器由外部環境影響如斷電、火災等造成服務器癱瘓時，異地的服務器可立即代替工作）。

　　在中隊安裝一臺會議網橋，負責與其他地區的系統的會場互聯，例如和支隊系統的會議通過會議網橋組建成一個大的會議。

　　在中隊安裝一臺同組網關，用于傳統調度臺（智訊調度臺）和多媒體指揮調度系統的同組，可實現兩個系統間的席位互相監視、同組、代答、并席等功能。整個地區只需一臺同組網關便能實現整個地區的所有調度系統的同組，在各個縣局不需再添置同組網關。

　　在中隊安裝一臺中繼網關，負責模擬信號和數字信號的轉換，添加中繼網關后，可將普通電話、市話、手機等接入到整個系統中來。中繼網關有1個E1口至4個E1口的不同型號，每個E1口可實現30路模擬信號同時在線，當需要擴充時，再添加幾臺中繼網關即可。

　　在中隊安裝應急指揮視頻終端、應急指揮PPT終端、多媒體指揮調度終端，這些終端間可互相交互。

　　在其他原有計算機上安裝一個小軟件，用于向本系統的終端傳輸各計算機的桌面畫面，從而實現采取各計算機上運行的業務系統界面、WORD、PPT、EXCEL、圖片等一切桌面截屏。

　　3.3 支隊 　　安裝一臺會議媒體服務器，而不使用中隊的會議服務器，所有本地的會議都使用本地服務器上的會場，如果本地的會議媒體服務器癱瘓，可使用其他地區的會議媒體服務器或中隊的會議媒體服務器上的會場開會。如考慮到地區拓展前景或安全冗余，可采用部分地區配置會議媒體服務器的方案，每臺會議媒體服務器可帶過百方的視頻終端。

　　對支隊的多媒體指揮調度系統和傳統的調度系統進行同組處理，同組消息由中隊的同組網關負責，不需再添加同組網關。通過中繼網關將市話和傳統調度臺的語音接入。

　　調度終端可分為調度監控終端和被監控終端，監控終端可對所有的被監控終端進行通話監控，當這些終端建立通話時，監控終端可通過建立三方或多方會議的方式對通話中的終端進行音視頻監控。

　　系統自動對所有在本終端上的通話進行錄音，并上傳至服務器做錄音備份，而且所有的錄音文件，都能作為本地音源送給通話對方聽。這樣監控中心就能將與上級發送的預令錄下來播放給執行部門參考。

　　多媒體指揮調度系統采用了非常高的安全標準，不僅服務器上有熱備份，即使終端癱瘓，系統還具有故障轉移等措施保證通訊的安全。

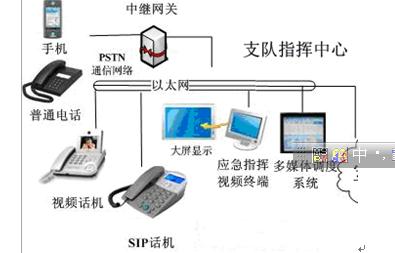

　　支隊主要做電話會議的展示，本系統采用標準的SIP協議，可連接市面上的標準協議的SIP話機和SIP視頻話機，由于其不需模擬信號到數字信號的轉換，只需服務器給其分配一個號碼并接入到系統的網段下即可，而SIP電話占用的系統資源非常少，基本上不用考慮SIP話機數量的問題，SIP視頻話機的由于其視頻精度不高，占用資源也較少，一臺會議媒體服務器可帶幾百個SIP視頻話機，所以A區可用其他地區的會議媒體服務器，不需自己再在本地購置一臺會議媒體服務器。通過中繼網關連入普通電話和手機。這些電話不需其他系統的參與，即可借助中隊的服務器召開電話會議。電話會議根據會場號和密碼將與會成員分為主席、發言者和聽眾，其中聽眾只能聽，不能發言。

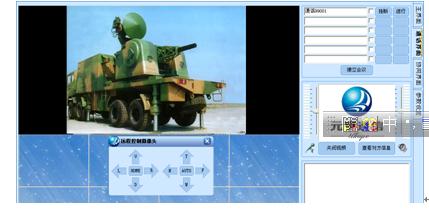

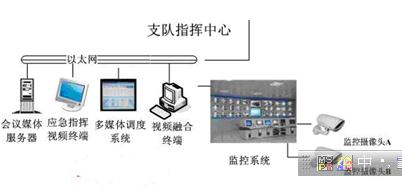

　　在監控系統中植入一小程序，用于截屏和控制，通過截取監控系統的界面圖像和控制系統操作來達到傳輸監控圖像和遠程控制的效果。

　　采用一臺視頻融合終端只能用以分發一路監控系統界面，這路圖像可被所有的其他終端同時調用。但如果需要同時查看多個不同的監控圖像時，則需要多臺視頻融合終端。

　　該監控圖像能被應急指揮視頻終端和多媒體指揮調度終端實時調用。

圖示：
