4. 系統功能介紹
4.1 SIP控制服務器
SIP控制服務器是整套系統的核心控制部分。其中包括5個模塊：
? 注冊模塊主要負責用戶終端的聯機注冊，除軟交換終端外，系統還支持其他SIP電話、SIP可視話機、接入網關等各類標準SIP軟交換終端的注冊。
? 出席服務模塊負責注冊用戶的會議出席控制。
? 認證模塊負責處理用戶終端發出的呼叫，以及對呼叫進行相應的響應，包括密碼認證、用戶認證和用戶密碼雙重認證。
? 消息處理模塊負責轉發系統所有的文本信息。
? 會議數據庫訪問模塊負責對會議和數據庫之間的數據交換。
4.2 數據庫服務器
數據庫服務器是系統的數據存儲和數據管理部分。
? 負責調度臺組、用戶信息、參會成員信息、調度界面、用戶注冊等各種數據的處理和存儲。其中應急指揮視頻會議與多媒體指揮調度使用同一數據源。
4.3 會議媒體服務器
會議媒體服務器是系統的核心應用部分。其中包括4個模塊：
? 媒體處理模塊采用H.264編解碼技術，負責音視頻的處理和分發。
? 交互模塊負責視頻信息的交互、組播以及音頻混音。
? 會議管理模塊負責對會議出席成員的識別，會議類型的選擇以及會議進程的管理。
? 文件處理模塊負責PPT發送和桌面?zhèn)鬏敼δ艿膶?shí)現。
4.4 錄音服務器
? 網管功能：對系統提供配置及管理服務
? 文件功能：負責提供文件共享及文件傳輸服務
? 錄音功能：對全網調度臺提供集中錄音，采用web方式實現語音數據的管理、維護及查找、回放等功能
4.5 熱備服務器
可為SIP服務器和數據庫服務器提供冗余備份服務。冗余備份采用熱備方式。
SIP服務器和SIP備用服務器同時運行，備用服務器實時監視SIP服務器的運行狀態，當SIP服務器發生故障無法工作時，SIP備用服務器立刻接替SIP服務器的工作，由于采用的是熱備方式，由故障發生到備用服務器啟用之間的時間非常短暫，多媒體指揮調度終端感覺不到任何異常，完全不會影響到調度終端的正常使用。
同理，數據庫服務器也可采用同樣的熱備方式。

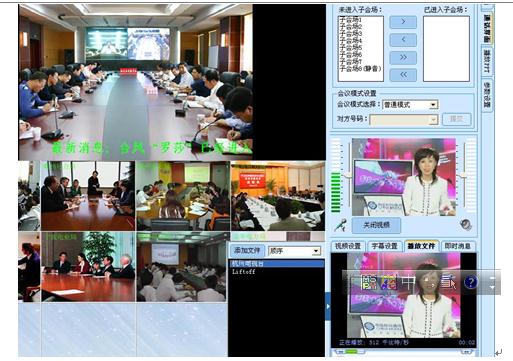

4.6 應急指揮視頻會議終端
視頻會議終端是應急指揮視頻會議系統的操作界面。應急會議的所有操作都在該終端上實現，這些功能包括：
? 音視頻通話
可直接呼叫來進行點對點的單獨音視頻通話。
? 音視頻會議
支持多方的音視頻會議，參會方數量不受限制，保守估計可超100方同時在會場開會，可通過點擊下方的小視頻畫面或右邊的用戶列表來將其切換至大屏投影顯示。

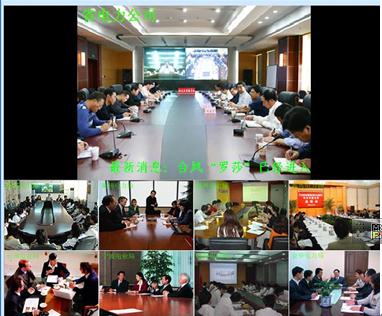

? 視頻圖像循環顯示
當打開此功能后系統可自動輪換投影各個會場的圖像。

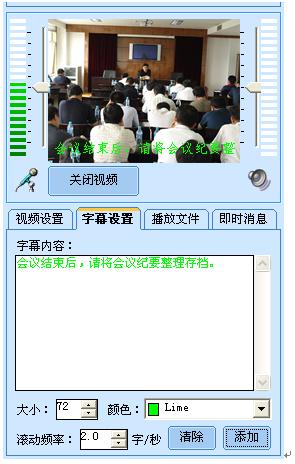

? 字幕顯示
可在本地上傳的圖像中加入滾動的字幕。
? 發言狀態自適應
可從用戶列表中直接看到會議中是哪個會場正在發言。
? 發言申請?zhí)崾?/strong>
當為主席主持的會議時，分會場的發言可設置申請模式。
? 流媒體播放
可將mp3等音頻文件和avi等視頻文件作為本地的音頻、視頻輸入源代替會場的音視頻上傳到會議中。
? 動態會中會
可在視頻會議中進入視頻子會場，進入子會場后，與在其他子會場的終端音視頻隔離。滿足會議過程中，某些會場需要單獨分組交流，暫離大會場的需求。
? 選聽功能、點對點功能
當采用“選聽模式”后，本地終端可只聽整個會議中的某一方的聲音，而不會受其他參會方的聲音的干擾
當采用“點對點模式”后，本地終端和被選則作為點對點通話的對方都只能聽到對方的聲音。
“選聽模式”和“點對點模式”的區別在于：選聽時本地只能聽被選擇方的聲音，但對方不受限制，可聽整個會場的聲音；而點對點時則這雙方都只能聽到對方的聲音。
? 即時消息
系統可收即時的文本信息，這些信息即包括系統的提示信息，還包括操作員自己輸入的內容，這些信息只能由操作員看到，不會投影到大屏。
? PPT播放及發送
視頻終端也可傳輸PPT等文本信息，這里的PPT只是傳輸內容的一個代表稱謂，系統不僅能夠傳輸PPT文本，還可通過截取桌面的方式傳輸WORD、EXCEL、畫圖、圖片、IE瀏覽器、業務界面、桌面內容等一切能在操作系統中打開的系統的圖文內容。
? 音視頻控制
可對本地上傳及收到的聲音進行調控，可關閉本地會場的圖像，也可用PPT傳輸功能以一張自制的圖片作為本地的圖像上傳。
4.7 應急指揮視頻會議PPT終端
PPT終端用于傳輸WORD、EXCEL、PPT等桌面畫面，其分辨率達到1024×768。
4.8 多媒體指揮調度終端
多媒體指揮調度終端功能：
? 音頻通信
即基本的語音通話。
系統采用雙手柄的模式，多媒體指揮調度終端之間通話有視頻，如果與其他座機、市話、手機通話時，只具有語音通話。

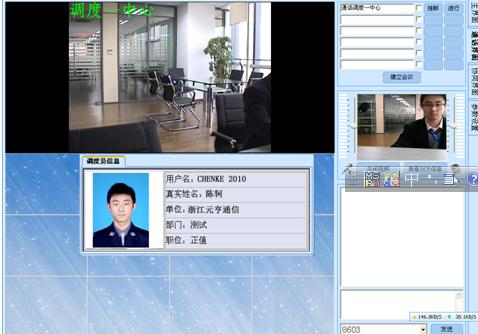

? 視頻通信及調度員信息
清晰度為CIF-4CIF標準的視頻通信。
用于顯示通話的視頻，可同時保持多路通話。通話建立后，將自動跳出對方調度員的信息資料，保障調度安全。雙擊對方視頻將全屏顯示圖像。
? 音視頻會議
包括了音頻和視頻通信的多媒體會議功能。
可同時容納超過120方的與會成員，可與正在通話的用戶建立會議并邀請更多的用戶加入會議，也可由并席等操作自動生成會議。
在會議界面下將出現更多的會議相關的功能按鈕，會議界面與普通通話界面的主要區別在右邊的用戶列表區和功能鍵區。
