項目背景
為加強某高速鐵路各重點工程現場安全質量控制，確保某高速鐵路建設按照高標準進行實施，實現某高速鐵路建設的全面信息化建設目標。需要建設視頻監控及遠程視頻會議系統，主要監控點為某高速鐵路重點隧道、制梁廠、特大橋、站場施工現場；視頻會議需公司總部、業主項目指揮部、施工標段配套工程。
根據某鐵路建設項目信息化系統建設部署會議的精神，運用項目建設過程中的信息化管理手段，把某鐵路建設項目建設成安全、高效、透明、管理先進的鐵路建設項目的指示，對重點施工現場安裝視頻監控和視頻指揮系統，并把該系統作為信息化建設的一個子系統提出了明確的要求，具體要達到以下功能：
?。?、對要掌握全局的重要施工現場、質量要求較高的作業部位、施工安全高危險等級的作業部位、重要財產和危險物品倉庫、與社會干擾較大的作業區等要達到能在指揮部遠程監控現場施工作業情況，即時掌握生產進度情況，能夠監督安全生產落實情況，能真實記錄現場施工現場的過程，對質量安全事故的調查留有依據。
2、項目現場管理人員通過系統能方便地對現場的安全質量、管理等漏洞做到早發現早治理，減輕現場安全管理、生產人員的勞動強度和作業危險性，做到以人為本。
3、很有效的解決傳統工程現場施工安全質量弄虛作假、效率差、實時性不高、管理流于形式、投入人力多、沒有追索依據等問題。
4、生產指揮調度中心通過網絡視頻監控指揮系統可以實時地和各施工現場調度指揮人員進行溝通，問題可以及時處理，并且可以遠程監查施工現場工作人員狀況，對工作人員進行有效管理，克服了因施工戰線長、交通惡劣帶來的溝通困難等難題，節省大量的差旅成本。
5、實現項目管理人員的移動辦公，提高工作效率。
6、在遇到突發情況時，可以通過視頻指揮系統直接啟動應急指揮系統，可通過系統實時處理減少響應時間；把真實的現場情況直接通過網絡傳到各指揮人員，為處理提供依據；并且可以在需要時方便地邀請其他相關人員進入系統協同處理。
具體需求如下：
2．1視頻監控點設置
隧道工程：內部開挖掌子面、初襯砌臺車作業、二襯臺車作業、隧道洞口外部全景、滑坡危險地帶、重要設備材料和危險物資倉庫、重要設備機房、混凝土攪拌作業區；
特大橋梁:全局施工環境、局部重點作業場面、塔吊、混凝土攪拌區域；
制梁廠：攪拌作業區域、制梁作業區、梁吊作業區、運輸進出通道等；
站場：施工現場全局、局部重點作業現場、重點材料危險物資倉庫、攪拌作業區、運輸進出通道；
2．2視頻會議點設置
公司總部：需配置一套音響系統，三臺會議攝像機，一套硬件視頻會議終端，一臺液晶電視及投影系統。
業主項目指揮部：需配置一套音響系統，兩臺會議攝像機，一套硬件視頻會議終端，多媒體投影系統。
施工標段（共15個）：需配硬件終端、一套音響系統、一臺會議攝像機、多媒體投影系統。
參建單位（咨詢、設計、監理）：需配一套軟件桌面終端、USB攝像頭及耳麥。
三、系統總體規劃
在視頻會議及視頻監控解決方案在設計中要充分考慮實際應用中的應用、管理、帶寬及穩定性，在整體系統中采用三級架構，由三大部分組成：
3．1系統總體構成
由管理中心、多點音視頻流控制單元、視頻會議終端或者視頻編解碼器組成。
管理中心：完成會議組織、管理及會議控制功能，以及系統服務更新、系統維護、權限設置功能等。
多點音視頻流控制單元(MCU)：完成多路音視頻的分發控制，主MCU可承載管理服務中心系統及用戶數據庫。
視頻會議終端或視頻編解碼器：有嵌入式和基于PC的軟件兩種，可以混用。實時接收多點控制單元發布的信息，完成視音頻采集編碼，承載客戶端軟件系統，完成與用戶的雙向交互，提供各種應用功能

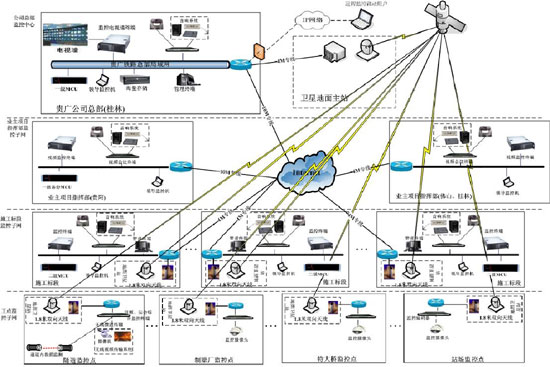

3．2系統總體結構圖
由以上系統圖可知:
1、為保證整個系統可靠、有效的運行，我們采用了音視頻流多點控制單元(MCU)。作為系統的數據交換核心，同時將系統后臺管理平臺也安裝在這臺MCU中，以方便用戶進行統一管理。
2、為了設備管理及保證網絡帶的可靠性,建議將MCU分別安裝于各主要指揮點的專業服務器托管處（IDC）；各施工標段分別設置MCU。
