一、 概述
油罐車的運輸狀況難以實時掌握，在一定程度上制約了企業經營效益的提高。燃油產品的安全運輸在石油運輸企業管理中一直是倍受關注的問題，在燃油產品的運輸中，盜竊、搶劫以及員工的不規范行為給企業帶來了不同程度的損失，而普通的計算機系統管理的信息化已經不能解決這個問題，擁有一套可對燃油運輸車輛進行實時監控的移動定位系統成為石油運輸企業管理中不可或缺的輔助手段。GPS技術的不斷進步和發展給石油運輸行業的儲運管理提供了新的方式，通過GPS技術，可以快速、準確、實時地確定空間位置的三維坐標，極大地縮短了信息源的更新周期。 GPS監控系統的應用將會更大程度地降低成本，對石油運輸企業優化資源配置、提高市場競爭力，將會起到積極的促進作用。
油罐汽車進出油口開關監控記錄儀，俗稱“電子簽封”（電子閥門），是專門針對石油運輸企業成品油配送過程而開發的一套電子監控管理系統（英文縮寫ELS），它與GPS車輛監控系統的集成可有效監控油罐車運輸配送作業整個過程，從而規范和監督油品裝卸工作各個環節的操作行為，防止違規操作，為運輸企業承運信譽提供科學的依據。
油罐汽車電子鉛封監管系統，實時監測各進、出油口的開、關狀態，并利用GPS車載終端以CDMA/GPRS/3G方式，通過公眾網將上述信息傳入監管中心，對油罐汽車油口工作狀態進行實時監控。
油罐汽車GPS與電子鉛封監管系統的完美結合，大大提高了石油運輸企業的運營工作效率和安全管理水平。
二、整體解決方案
油罐車輛擔負著從油庫到加油站等地的油品運輸任務，由于其移動的特性，增加了管理的難度。如何保證油罐汽車安全、經濟運行，是擺在管理者面前的難題。
電子技術的飛速發展，在手段上為解決上述難題提供了可能。油罐車輛衛星定位及電子鉛封監管系統，利用先進的全球衛星定位技術實時跟蹤油罐汽車位置，電子鉛封（兩項專利技術產品）實時監測各進、出油口的開、關狀態，通過GSM短信方式將上述信息傳到監管中心，對油罐汽車進行管理，提高調度指揮效率，有效的防止了中途卸油和“跑私活”等不正?，F(xiàn)象，使了油罐汽車的更加安全、經濟運行。
1.設計目標
通過對石油油罐車輛的仔細研究，確定以下設計目標：
1)遏制偷油

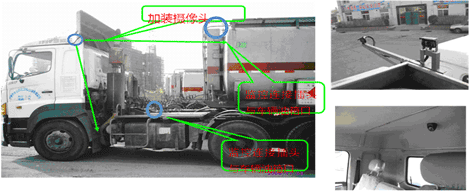

對運輸過程中普遍存在的偷油問題將GPS監控系統和電子鉛封系統有效結合，實時對油罐汽車油口工作狀態進行監控。油罐車輛上安裝了GPS終端、數據采集器、電子鉛封探頭等電子鉛封設備，電子鉛封探頭安裝在油罐車的進出油口部位，有效配合油口的開關操作，觸發信息，并把該信息通過數據線傳送給駕駛室內的數據采集器，數據采集器利用GPS終端通過CDMA/GPRS/3G將狀態信息傳送到監控中心，對油罐汽車油氣口工作狀態進行全天實時監控。GPS監控系統和電子鉛封技術的結合，大大提高了石油、液化氣等危險品運輸企業的運營工作效率和安全管理水平。
2)安全報警
對于所有入網的車輛，一旦遇到警情，司機只要按下報警開關，5秒鐘左右中心系統就可以收到報警信息，同時中心收到車臺自動抓拍的圖像并自動啟動車內聲音*，迅速了解油灌車內的動靜，及時通知各相關部門及時聯動處理。另外，當行駛過程中遇到險情或發生交通事故、車輛故障等情況下，可通過車載終端的報警按鈕向監控中心求救。
3)實時監控
建立一套對油灌車進行實時監控調度、統一管理的系統顯得尤為重要。GPS及無線通信網絡的發展使得利用高科技全面監控油灌車得以實現，能在電子地圖上清晰、實時地了解車輛所在位置、顯示車輛的速度、以及圖象監控等信息，讓管理者隨時掌控油灌車輛的當前動態。
4)4嚴控超速
油灌運輸車輛一般都有限速行駛的規定，并且運輸中不能隨意停車。監控中心可以預先設定限制速度，當車輛的行駛速度超過或者小于規定的閾值時，將自動發出報警信息。以便監控中心采取措施，提醒駕駛員注意速度或者要求駕駛員匯報情況。
5)違規路線
為了加強油灌運輸車輛的管理，一般要求車輛行駛在限定路線、特定區域活動，并且運輸途中不能隨意停車。監控中心可能預先設定限制的路線及行駛區域范圍，一旦油灌車輛駛出限定的范圍，監控中心將自動發出相應報警信息，并轉換成語音及文本信息及時提醒司機注意等信息。中心可以根據實際情況采取措施。
6)軌跡回放
一旦油灌運輸車出現意外事故，利用GPS車載能夠在第一時間趕到事故發生現場，減少事故帶來損失的最低損失。通過行業GPS車載終端能夠進行軌跡回放功能，了解到車輛在過去某段時間行駛的軌跡信息點，這些信息能為事故查詢、責任鑒定等提供有力的證據。
7)擴展功能
系統設計有多個擴展接口，方便進行擴展。根據需要系統可以把數據送到交通臺、公安局、運管處等相關部門，實現資源共享。
系統采用模塊化設計，可以方便兼容其他廠家終端，提供公平競爭的機會。
8)報表統計
系統具有數據統計分析功能，輔助事故分析，事故情況有據可查。監控中心可通過對車輛歷史數據的統計分析，得到相應報表。如統計駕駛員駕駛時間、駕駛?cè)蝿?wù)完成情況、違規次數、事故次數等，從而制定出切實可行的高效的油罐車行車方案；同時可對油罐車的運行和消耗進行數據統計，從而做到科學的管理和監控，節約開支，提高油罐車的行車效率和安全性，使油罐車更好地完成任務。
9)分級管理
本系統可以在管理公司總部建立一個總監控中心，同時可以在異地的分公司或客戶處建立不同的分監控中心；總中心控制所有的車輛，每個分中心只能監控到自已被分配的車輛；實現數據信息共享，多級異地聯網協同監控管理。
2.系統總體架構
1)系統構成
油罐汽車衛星定位及電子鉛封監管系統主要由全球衛星定位系統和電子鉛封系統構成，通過CDMA/GPRS/3G網絡實現實時無線傳遞油罐汽車位置和油口狀態信息。
全球衛星定位系統以互聯網為骨架，將監控中心、遠程監控終端、數據服務器、無線移動通訊網、GPS車載終端有機地結合在一起，以互聯網服務器為核心實現分布式多級監控，具有“經濟、實用、性能價格比高、可伸縮性強”的優點。
電子鉛封部分采用先進的信息鈕（TM）數碼自動識別技術和現場單總線技術，專門為油罐汽車設計，對每個進、出油口進行編號，通過數據采集器實時采集其開、關狀態信號，通過衛星定位車載裝置上的GSM通訊模塊，與汽車地理位置信息一同無線傳輸?shù)奖O(jiān)控中心，實時顯示各油罐汽車進、出油口的開、關狀態，并可對一些違規操作報警。
電子鉛封采用信息鈕（TM）對各進、出進行唯一編號，1,000,000,000個不重復，各油口地址具有唯一性。從結構上，針對油罐汽車特點專門設計，在油口的蓋、帽和門等可動部件上，安裝無源數碼信息鈕，只有數據采集器采集到對應的數碼信息時，才能確定數據有效，同時做到防爆、防水、防油、抗震要求。如果采用微動開關、磁性開關或光電開關等檢測油口狀態，將有可能通過短路等方式，違歸操作。
電子鉛封可重復使用，從長遠看，比傳統鉛封更加經濟。
該系統為國內首創，已或發明（200310119445.3）和實用新型（200320128721.8）兩項專利。
油罐車輛屬于危險品特種車輛，要求“0區本質安全型防爆”，在產品的設計中，從電路設計到探頭材料的選擇，充分考慮安全因素，經過多次實驗、修改，電子鉛封已或本質安全防爆合格證。使系統適應油罐車輛運行中的全天候特殊環境要求。
2)系統網絡結構

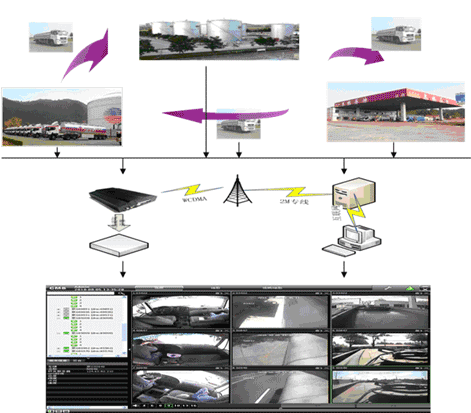

系統網絡采用多級體系結構，即：總公司總控中心、各分公司分控中心及?？刂行牡?、以及各GPS車載終端和電子鉛封設備。其中總控中心是整個系統的總控制中心；各分公司分控中心是根據系統要求建設的各地市或車隊控制中心，可管理自己分控入網的車輛；各用戶終端工作站是針對車輛數目較少，不必建設分控中心的單位可以通過建設終端操作平臺，直接接入總控中心或分控中心；車輛是安裝車載設備的移動臺，與中心系統通訊完成系統功能。
全國所有的移動臺都是通過CDMA/GPRS/3G網絡與總控中心通信，，為提高系統可靠性利用短消息作為數據通到備份。通訊系統采用GPRS/CDMA網絡。系統的所有數據都是通過總控中心接收、處理和分發，系統與移動網絡的唯一接口位于總控制中心，這樣可以節約系統建設成本，有利于系統統一管理。整個系統與CDMA/GPRS/3G網絡的接口只有一個，也就是說只有一條專線用來做系統發收，相對于各分中心分別接入當?shù)鼐W(wǎng)絡的數據處理方式大大節約系統成本。
單位可選擇安裝監控調度終端軟件通過互聯網接入總控中心管理單位車輛。這樣只需要一臺PC機，降低系統建設成本。
