近年來，隨著國家經濟建設的快速發展，港口業務發展迅速，作業岸線不斷拉長，堆場面積越來越大，裝卸設備數量越來越多，必須不斷提高碼頭的信息技術以提高裝卸效率和處理各種事務能力。無論是內陸港，還是進出口港都對港口業務建設的信息化、數字化提出了越來越高的要求，數字化港口是港口業務發展的方向。
港口、碼頭及貨場，尤其是集裝箱碼頭，由于大型吊車、集卡的運輸?shù)缆泛拓浳锿ǖ啦荒芊笤O(shè)電纜，使用步話機報告貨位和貨號極易產生差錯，而通過無線局域網絡可以把貨物情況和資料直接傳輸?shù)接?jì)算機中進行處理，大大提高了工作效率和服務質量，避免了不必要的差錯。
上海滬東集裝箱碼頭擁有4個第四代集裝箱船泊位以及2個長江駁泊位，岸線長度1250米，碼頭前沿水深-14.2米，港區陸域面積163萬平方米，堆場面積70.78萬平方米，設計年吞吐量180萬TEU。
上海滬東集裝箱碼頭一直走在國內碼頭數字化，信息化的前列。但是隨著碼頭作業需求的不斷提高，需要在碼頭前沿和堆場部署高質量的無線網絡，滿足日益增長的數字化，信息化作業需求。
客戶需求：
上海滬東集裝箱碼頭平面圖如圖1所示，主要分為橋吊(岸橋)作業區，堆場區。
橋吊作業區需要為所有輛橋吊提供無線視頻監控、RCMS（遠程起重機管理系統）信息，調度作業信息的無線傳輸，集卡 提供GPS信息和作業信息提供無線傳輸。
堆場需要為場橋(輪胎吊)提供 RCMS信息、調度信息和GPS定位信息的無線傳輸，空箱車，集卡等機械提供調度信息以及GPS定位信息的無線傳輸。
包括手持終端在內整個碼頭約有200個2.4G 無線終端。

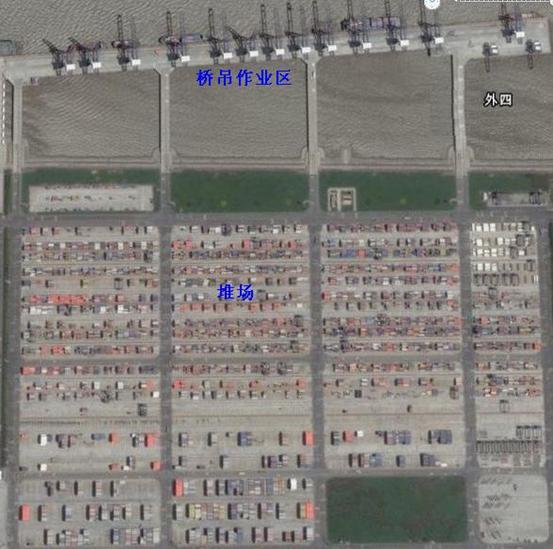

圖1 上海滬東集裝箱碼頭作業區衛星地圖
難點分析：
l 為所有輛橋吊提供全天候的無線視頻傳輸。視頻傳輸占用帶寬高，并且橋吊作業中會頻繁移動以及震動，需要提供高質量的移動視頻傳輸。
l 堆場區域只有部分燈桿有落地光纖，不進行基建施工的前提下，為整個堆場提供連續的2.4G WLAN信號覆蓋。保證200個終端，多種業務的流暢傳輸。
產品應用：
使用我公司的B系列無線Mesh路由器: B2101e(adhoc+AP)，B1100e（adhoc）， B2200e（雙adhoc）為滬東集裝箱碼頭提供了無線整體解決方案。
方案特點：
1． 橋吊工作區無線Mesh覆蓋
在碼頭前沿1300米的橋吊工作區域提供5.8G的Mesh覆蓋，選擇3個頻點，總共提供60Mbps的穩定傳輸帶寬。每輛橋吊安裝一臺移動Mesh終端，把視頻服務器，GPS定位終端，RCMS終端的業務匯聚后，傳輸?shù)綗o線Mesh網絡，在辦公樓落地。
如圖2所示

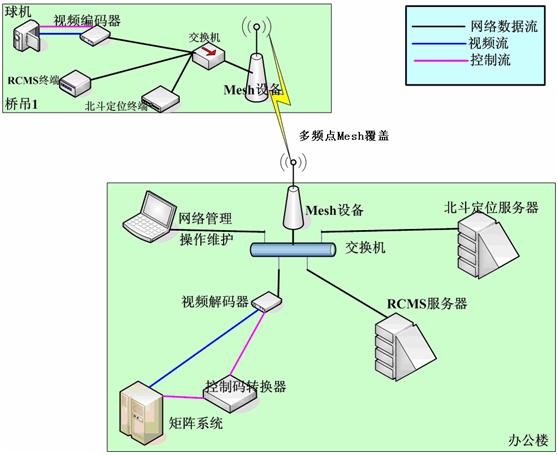

圖2 橋吊作業區Mesh覆蓋拓?fù)鋱D
2．堆場Mesh+AP覆蓋
堆場需要提供連續高質量的2.4G 無線覆蓋，使用我公司的B2101e 無線Mesh路由器，在僅有少量落地點的情況下，提供了大面積的無線覆蓋?；貍骶W(wǎng)絡采用5.8G, 接入網絡采用2.4G, 達到有效隔離，互不干擾，保證了系統的高帶寬，如圖3所示。
Mesh網絡固有的多跳性能，結合我公司創新的無線路由技術，網絡的具有非常高的魯棒性。即使1-2個落地點的光纖網絡，或者供電出現異常，其他節點會重新選擇新的路由，保證整個調度網絡7*24小時連續流暢運轉。
實施效果：
橋吊工作區域，提供的視頻清晰度高，完美融入原有有線監控網絡(堆場)，控制流暢，使用感受與模擬系統非常接近。橋吊視頻監控工作中無馬賽克。定位業務以及RCMS業務傳輸流暢，無中斷。
堆場空中以及道路覆蓋效果好，無盲區，使得調度可以有效快速開展，提高了作業生產率。
