1 方案概述
1.1 建設需求分析
為提升其處置突發事件的快速響應能力，提高日常警務工作的工作效率，某公安廳在2006年專門建設了某公安廳移動圖傳網絡項目。該項目實現了對省廳、11個主要地市及三級通信點的中心區域（包括周邊道路）、主城區和部分遠郊地區的覆蓋，通過移動網絡通信及多媒體技術手段，滿足信通、交管及有關業務部門移動多媒體應急傳輸需要，及時將現場采集的第一手圖像和音頻實時傳送到各級指揮部門，對安全保衛、反恐處突、打擊犯罪、維護穩定、保障人民生活安全具有重要的社會意義。
項目中所建設的無線移動多媒體應急通信網絡主要由車載移動多媒體傳輸設備、背負式移動多媒體傳輸設備等組成，實現了每個單兵背負式設備與其部署在通信指揮車或固定指揮中心內的中心站之間的點對點多媒體通信。這些實現方式存在著以下不足：
共享性差：單兵無線圖傳設備與中心站為“一對一”的點對點通信方式，視頻信息不能通過網絡進行資源共享。
操作復雜：指揮中心對多個單兵無線圖傳設備進行指揮需要通過相應的多個中心站才能夠?qū)⒅噶钕逻_到前方，操作復雜，不足以支持快速指揮。
兼容性差：點對點的工作方式使得前方無線圖像在中心站解碼顯示后，只能夠通過模擬轉接二次編碼才能夠應用于其它視頻系統，平臺兼容性差。
融合性差：移動圖傳資源和全省監控資源
由此可見，無法實現真正即時、交互的指揮調度功能，不能滿足公安應急指揮調度的真實需求。
1.2 建設目標
本方案將通過構建一套無線圖傳視頻聯網及視頻指揮調度系統平臺，來實現對目前全省所部屬的上百套移動圖傳進行視頻聯網，實現無線圖傳的數字視頻信息的網絡資源共享，各級中心通過監控終端就能夠監看到多路移動圖傳的實時圖像。而且，當中心要下達指揮調度任務的時候，一方面能夠靈活調用無線圖傳圖像的同時，還能夠同時向多個單兵無線圖傳設備的單兵下達語音指揮調度命令。
1. 實現移動圖傳視頻的統一接入調用
建立統一的無線圖傳視頻聯網平臺，實現將上百套圖傳設備所發回的移動視頻數據的網絡互連，實現平臺內各個終端都能夠靈活的對前方移動圖像的可選、可視、可對講，相關領導能夠隨時了解現場情況，以便采取相應的預防和補救措施確保社會的安定。
2. 實現現有省內監控視頻的統一接入調用
視頻指揮調度系統應具有視頻監控系統接入能力，實現對監控點可視和可控，實現對重要目標、重要場所、危險地段進行動態監視，通過移動圖傳、定點監控資源的全面接入，將實現平臺對全省公安監控資源的全面整合。
3. 實現快速統一的指揮調度
實現具有單向遠程視頻監控及音、視頻雙向交互視頻指揮調度平臺。實現省廳可以靈活的調用各路移動圖像，并共享給指定的局、分局單位，達成對現場的實時掌控的同時，省廳還可通過該平臺對分布在各市（地）局、以及各縣（區）分局的移動圖傳的單兵無線圖傳設備進行實時的語音指令下達，實施應急可視化指揮調度和日常值勤管理指示的下達和下級情況的匯報。
4. 實現平臺指揮調度分級管理
用戶可根據自身隸屬關系進行靈活的級別管理，實現指揮權、監視權和控制權的管理配置，滿足各級部門建立有效的指揮調度關系。
5. 提供圖像信息接口
平臺應提供與省、市政府應急指揮平臺的圖像信息接口，滿足其他系統的圖像調用和接入。
2 系統結構
2.1 總體結構

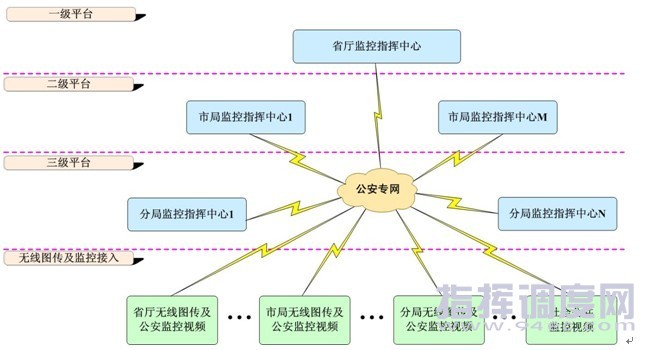

系統采用基于網絡的分布式控制結構，通過公安專網連接省廳、各市（地）局、各縣（區）分局、派出所這四級單位以及部分現場監控點，分為省廳一級視頻指揮調度平臺、市（地州）局二級視頻指揮調度平臺，縣（區）分局三級指揮及監控系統平臺，結構如圖。
2.2 一級監控指揮平臺

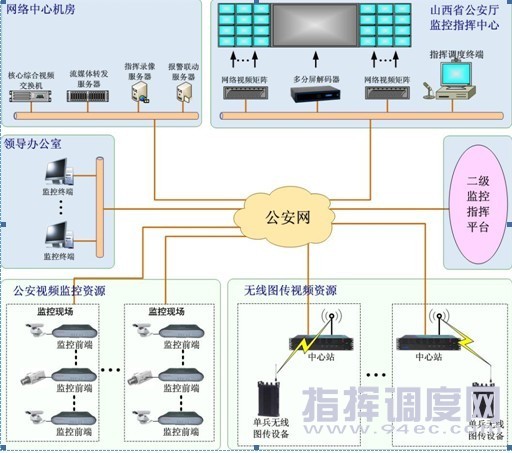

一級監控指揮平臺包括省廳監控指揮中心、省廳無線圖傳接入子系統、省廳監控資源接入子系統。具體設備部署示意圖為：
2.2.1 省廳監控指揮中心
省廳監控指揮中心配置：核心綜合視頻交換機、流媒體轉發服務器、指揮錄像服務器、報警聯動服務器、網絡視頻矩陣、多分屏解碼器、指揮調度終端、管理控制終端和相關的語音音響設備。
核心綜合視頻交換機主要作用是：完成信令和控制信息交換、調度以及系統管理，實現系統全局用戶管理、權限管理，路由管理和基于用戶優先級的流量控制管理，實現對各二級平臺綜合視頻交換機級聯。
流媒體轉發服務器主要作用是實現視頻轉發功能，實現應用層組播，提高響應訪問的效率，提高帶寬利用率，同時根據需要提供視頻流格式、信令控制協議轉換等設備代理服務。
指揮錄像服務器主要作用是將多路遠端監控圖像同時錄制到相應的文件中，并可隨時查詢檢索回放，支持對接入到系統中的無線圖傳、監控圖像、會議過程、指揮過程進行集中錄像、存儲、回放。
1.1 建設需求分析
為提升其處置突發事件的快速響應能力，提高日常警務工作的工作效率，某公安廳在2006年專門建設了某公安廳移動圖傳網絡項目。該項目實現了對省廳、11個主要地市及三級通信點的中心區域（包括周邊道路）、主城區和部分遠郊地區的覆蓋，通過移動網絡通信及多媒體技術手段，滿足信通、交管及有關業務部門移動多媒體應急傳輸需要，及時將現場采集的第一手圖像和音頻實時傳送到各級指揮部門，對安全保衛、反恐處突、打擊犯罪、維護穩定、保障人民生活安全具有重要的社會意義。
項目中所建設的無線移動多媒體應急通信網絡主要由車載移動多媒體傳輸設備、背負式移動多媒體傳輸設備等組成，實現了每個單兵背負式設備與其部署在通信指揮車或固定指揮中心內的中心站之間的點對點多媒體通信。這些實現方式存在著以下不足：
共享性差：單兵無線圖傳設備與中心站為“一對一”的點對點通信方式，視頻信息不能通過網絡進行資源共享。
操作復雜：指揮中心對多個單兵無線圖傳設備進行指揮需要通過相應的多個中心站才能夠?qū)⒅噶钕逻_到前方，操作復雜，不足以支持快速指揮。
兼容性差：點對點的工作方式使得前方無線圖像在中心站解碼顯示后，只能夠通過模擬轉接二次編碼才能夠應用于其它視頻系統，平臺兼容性差。
融合性差：移動圖傳資源和全省監控資源
由此可見，無法實現真正即時、交互的指揮調度功能，不能滿足公安應急指揮調度的真實需求。
1.2 建設目標
本方案將通過構建一套無線圖傳視頻聯網及視頻指揮調度系統平臺，來實現對目前全省所部屬的上百套移動圖傳進行視頻聯網，實現無線圖傳的數字視頻信息的網絡資源共享，各級中心通過監控終端就能夠監看到多路移動圖傳的實時圖像。而且，當中心要下達指揮調度任務的時候，一方面能夠靈活調用無線圖傳圖像的同時，還能夠同時向多個單兵無線圖傳設備的單兵下達語音指揮調度命令。
1. 實現移動圖傳視頻的統一接入調用
建立統一的無線圖傳視頻聯網平臺，實現將上百套圖傳設備所發回的移動視頻數據的網絡互連，實現平臺內各個終端都能夠靈活的對前方移動圖像的可選、可視、可對講，相關領導能夠隨時了解現場情況，以便采取相應的預防和補救措施確保社會的安定。
2. 實現現有省內監控視頻的統一接入調用
視頻指揮調度系統應具有視頻監控系統接入能力，實現對監控點可視和可控，實現對重要目標、重要場所、危險地段進行動態監視，通過移動圖傳、定點監控資源的全面接入，將實現平臺對全省公安監控資源的全面整合。
3. 實現快速統一的指揮調度
實現具有單向遠程視頻監控及音、視頻雙向交互視頻指揮調度平臺。實現省廳可以靈活的調用各路移動圖像，并共享給指定的局、分局單位，達成對現場的實時掌控的同時，省廳還可通過該平臺對分布在各市（地）局、以及各縣（區）分局的移動圖傳的單兵無線圖傳設備進行實時的語音指令下達，實施應急可視化指揮調度和日常值勤管理指示的下達和下級情況的匯報。
4. 實現平臺指揮調度分級管理
用戶可根據自身隸屬關系進行靈活的級別管理，實現指揮權、監視權和控制權的管理配置，滿足各級部門建立有效的指揮調度關系。
5. 提供圖像信息接口
平臺應提供與省、市政府應急指揮平臺的圖像信息接口，滿足其他系統的圖像調用和接入。
2 系統結構
2.1 總體結構
系統采用基于網絡的分布式控制結構，通過公安專網連接省廳、各市（地）局、各縣（區）分局、派出所這四級單位以及部分現場監控點，分為省廳一級視頻指揮調度平臺、市（地州）局二級視頻指揮調度平臺，縣（區）分局三級指揮及監控系統平臺，結構如圖。
一級監控指揮平臺包括省廳監控指揮中心、省廳無線圖傳接入子系統、省廳監控資源接入子系統。具體設備部署示意圖為：
省廳監控指揮中心配置：核心綜合視頻交換機、流媒體轉發服務器、指揮錄像服務器、報警聯動服務器、網絡視頻矩陣、多分屏解碼器、指揮調度終端、管理控制終端和相關的語音音響設備。
核心綜合視頻交換機主要作用是：完成信令和控制信息交換、調度以及系統管理，實現系統全局用戶管理、權限管理，路由管理和基于用戶優先級的流量控制管理，實現對各二級平臺綜合視頻交換機級聯。
流媒體轉發服務器主要作用是實現視頻轉發功能，實現應用層組播，提高響應訪問的效率，提高帶寬利用率，同時根據需要提供視頻流格式、信令控制協議轉換等設備代理服務。
指揮錄像服務器主要作用是將多路遠端監控圖像同時錄制到相應的文件中，并可隨時查詢檢索回放，支持對接入到系統中的無線圖傳、監控圖像、會議過程、指揮過程進行集中錄像、存儲、回放。
