二、方案設計依據

　　Ø 中華人民共和國無線電管理批文

　　Ø 現場覆蓋建筑、地點、電磁環境勘測數據

　　Ø 中華人民共和國衛生部頒發的“環境電磁波衛生標準”

　　Ø 微波鏈路計算規程

　　Ø 電子設備防雷設計規范

　　Ø 智能化綜合布線設計有關技術規范

　　第三章 系統詳細設計

　　第一部分：單兵至通訊車傳輸系統

　　一、方案設計

　　我公司所生產的圖像傳輸設備專用于單兵即時采集的產品功率共有三種可選，分別為500mW、1W及2W和5W。用戶可跟據所需要的傳輸距離進行選擇，但功率越大設備的體積越大。發射機有2.5MHz/1.25MHz載頻模式可調，編碼格式均為MPEG2?？紤]到現電磁環境較差，載頻越窄抗干擾性越強，建議使用2.5MHz圖像傳輸發射設備，占用頻率可在330MHz～460MHz、570MHz～700MHz、1.0GHz～1.4GHz三個區間內選擇。考慮到抗干擾及多個單兵同傳至通信車的應用環境，所有單兵設備均安裝有8個頻道選擇開關，每個單兵發射機占用1個便可實現8路單兵圖像同傳的應用環境。在遇到電磁干擾時，也可通過調整頻道有效避開干擾。

　　單兵接收機安裝于現場的指揮車內，其為標準19寸1U設計，可直接安裝進車載機柜內，接收天線可使用車載吸盤天線。如需延伸單兵系統的傳輸距離，可考慮利用指揮車的升降架升高天線，提高接收天線高度。接收機的選用應與發射機配套，射頻寬度與占用頻率與發射機相同即可。如需要多發單收，可通過接收機的頻率選擇開關即時選擇一路單兵信號進行收看。如想同時收看多路圖像，可安裝多臺接收機并連接視頻分配器或畫面分割器輸出至監視器即可。

　　二、圖像傳輸設備技術指標及圖片

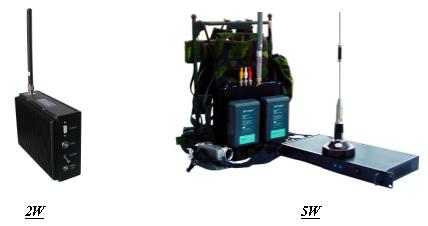

　　1、單兵背負發射機

　　2、接收機


　　3、主要技術指標

　　⑴發射機：

　　工作頻段：(150～1700)MHz，(2300～2700)MHz，(頻率1M步進可調)

　　輸出功　率：500mw/1w/4w /5w

　　壓縮格式：MPEG II 4:2:0 視音頻數字壓縮，符合 ISO/IEC 13818 (MP@ML)

　　調制方式：COFDM，2K(1705)符合 ETS 300744

　　星座調制：QPSK，16QAM

　　視頻通道：(2～10)Mbps(速率可調)

　　視頻輸入：PAL/NTSC

　　音頻通道：兩路

　　數據通道：RS-232，單工9600bps

　　通道帶寬：1.25MHz/2.5MHz/6MHz/7MHz/8MHz

　　FEC：Viterbi (1/2，2/3，3/4)

　　保護間隔：1/32，1/16，1/8，1/4

　　供電： AC 220V 或DC12V

　?、平邮諜C(jī)

　　視頻輸出：PAL/ NTSC

　　音頻輸出：兩路

　　數據通道：RS-232，單工9600bps

　　通道帶寬：1.25MHz/2.5MHz/6MHz/7MHz/8MHz

　　靈敏度：-99dBm～111dBm

　　供電：AC 220V 或 DC12V

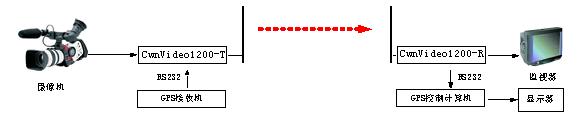

　　三、系統結構示意圖
