在水利系統中，視頻監控系統的建設，能夠為水利系統日常管理工作、防汛抗旱指揮調度帶來更大的便利以及更高的工作效率。

　　項目建設的必要性

　　沂沭泗流域地處我國南北氣候過渡地帶，降水年內分布不均，多集中于汛期。降水年季變化較大，最大年雨量是最小年雨量的4倍多，主要河道源短流急、峰高量大，洪水陡漲陡落，往往在暴雨結束后的幾個小時之內，主要控制站就出現洪峰，洪水預見期短、傳播快。流域各主要河湖又相互聯通，洪水調度過程中，某一控制點的動作，往往會產生一連串的反應，樞紐調度相互聯動、互相制約，各直管控制性水閘調度十分頻繁。

　　要達到在確保工程安全前提下，充分發揮防洪工程的作用，最大限度地減少受災范圍和洪災損失，在提高防洪工程體系防洪能力的同時，建設防汛指揮系統是非常必要的，而水閘監視監控系統建設又是防汛指揮系統中非常重要的一環，有了暢通可靠的水閘監視監控系統，才能使各級防汛指揮部門及時掌握水情、雨情、工情實況及其發展趨勢，作出洪水預報，下達調度指令，指揮搶險救災。如果缺乏有效的可靠的系統集成手段，險情不能及時上報，上級指令不能迅速下達，就會貽誤時機，造成不必要的損失。因此，沂沭泗流域的防汛任務越來越重，對直管工程監視監控手段的要求也越來越高，建設高效、可靠、先進、實用的水閘監視監控系統十分必要也迫在眉睫。

　　項目設計原則及目標

　　根據前期調研的沂沭泗水利管理局直管水閘監視系統的建設情況，結合沂沭泗水利管理局通信與網絡系統的建設與規劃，采取工程管理通信和防汛指揮調度通信相結合的方式，統一組網，資源共享，充分發揮現有通信與網絡的整體效益。充分利用現有資源，減少投資費用。按照國際及國家的統一標準，做到結構化、模塊化、標準化，按開放式系統要求進行設備及軟件選配。

　　本系統工程在現有資源的基礎上，新建及改造完善沂沐泗水利管理局直管水閘的監視監控系統，實現監視監控信息的上傳下達，監視監控信息能夠在基層局、直屬局、沂沐泗局本部和水利廳之間共享。

　　系統組成及特點

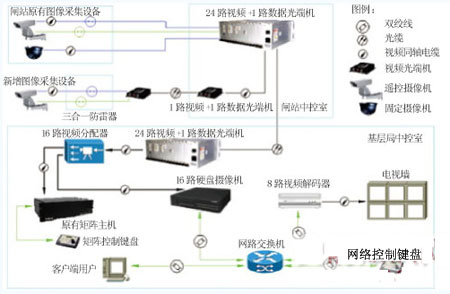

　　本系統工程主要包括信息采集系統、通信網絡系統和監控中心管理平臺軟件系統三部分組成，其中信息采集系統包括視頻以及自動化工情信息采集兩個部分，本文僅以視頻信息采集系統為主(如圖1)。 　　視頻監視信息采集

　　視頻監視信息采集主要實現前端圖像信息的采集、傳輸、視頻壓縮解碼器、圖像集中顯示的功能。它既包括了固定圖像信息采集也包含了移動圖像信息采集，該系統可以實現10個橋頭堡控制室、6個基層局控制室、3個直屬局控制室對管轄閘壩圖像的實時監視，并通過網絡和部分現有控制設備對前端球形攝像機進行控制。該系統設計中還包括了防雷保護和備用電源，為系統穩定可靠運行提供充足保障。

　　閘門視頻監視信息采集包括：圖像采集設備、信號處理設備、信息顯示設備。室外圖像采集設備包括：固定圖像采集設備和移動圖像采集設備；信號處理設備包括：模數信號轉換傳輸設備、視頻壓縮編碼存儲設備、視頻解碼設備、網絡控制鍵盤；信息顯示設備包括：液晶電視、控制電腦。

　　圖像采集設備主要安裝在各個主要閘站閘壩上下游、通信鐵塔等固定位置，主要用于監控閘壩宏觀場景、水位高度、閘門開啟等實時情況。圖像采集設備包括：各相關閘站原有攝像機、新增的全天候室外快球球機、攝像機安裝桿、接地防雷保護、設備安裝箱、三合一視頻防雷器。

　　本系統共使用一體化攝像機21臺(新增)、安裝桿18根、接地防雷保護18套、設備安裝箱21個、三合一視頻防雷模塊21個。

　　視頻監視信息傳輸

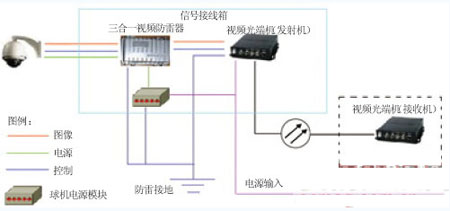

　　因圖像采集設備與信號處理設備之間距離長，采用傳統模擬信號進行傳輸，信號衰減大且抗干擾能力弱，容易受環境影響、傳輸質量低劣、長期工作穩定性差以及一般傳輸線纜防雷保護問題，因此采用敷設光纜作為信號主要傳輸通道。將固定圖像采集設備輸出的模擬視頻信號和控制信號，經過光電信號轉換傳輸設備處理后通過光纖傳輸至水閘調度控制室(或基層局控制室)，在控制室將數字信號還原為模擬視頻信號和控制信號。模擬視頻信號經分配器分配后分別供給視頻矩陣設備和硬盤錄像機使用，硬盤錄像機將模擬視頻信號壓縮成視頻流用于發布和存儲(如圖2)。水閘調度控制室(或基層局控制室)、直屬局控制室、沂沭泗管理局、淮河水利委員會可以通過局域網、城域網訪問硬盤錄像機，調用實時監控圖像和錄像資料，并通過硬盤錄像機控制前端圖像采集攝像機。
　　為滿足各管理局對水閘監視圖像信息顯示的需求，各橋頭堡控制室、基層局控制室、直屬局控制室、沂沭泗管理局、水利廳均配置視頻解碼器，該設備通過網絡將硬盤錄像機壓縮的視頻流還原成模擬視頻信號，用于后端信息顯示設備。

　　監控中心管理平臺軟件

　　管理平臺軟件系統，將水、工情綜合數據庫(工情基礎數據、實時工情數據、實時監控視頻圖像)等信息進行發布和分析，并通過統一的身份認證向用戶提供適合的信息展現。

　　系統由應用支撐平臺、水閘視頻監視信息查詢管理等模塊組成。支撐平臺作為整個系統的基礎和框架為其他應用模塊提供統一身份驗證和信息交換接口；工程調度運行管理系統對水利工程和設施的實時運行進行監控，具備對閘門運行調度指令、工作狀態、水位、流量等有關信息的傳輸、存儲、查詢、數據庫設計及有關管理等功能；水閘視頻監控管理系統通過直觀的視頻監控對間站運行進行監視管理，提供有線設備的管理、視頻數據的采集處理、多級視頻監視等功能。

　　用戶通過統一的管理后臺維護用戶角色定義和權限分配，利用標準化的信息共享技術向外提供開放接口，方便應用集成。并對已有系統進行集成，避免重復建設，實現信息共享。
