目前正值長江中下游、江淮地區梅雨期和東南、華南沿海臺風活躍期，全國即將全面進入主汛期。大范圍的強降雨，引起洪澇災害頻繁發生，給防汛抗洪搶險工作造成巨大壓力，也給廣大人民群眾生命財產造成極大的損失。
防汛抗洪工作，由于水利信息化水平不高，以往的人工觀測數據誤差大，系統維護難，易造成重大事故。一旦遇上臺風等反常氣象，各大水庫、海塘、堤壩的防汛安全令人擔憂，同時也給城市防洪造成巨大壓力。
如何保證水庫、海塘、堤壩的安全，及時將水庫、海塘、堤壩等前端信息快速、準確、有效地傳輸?shù)椒姥纯购橹笓]中心，使各職能部門信息互通、行動配合、措施協調，既是防汛抗洪自身建設的要求，也是更好保護國家財產和人民生命安全，促進社會和諧的需求。
防汛3G無線視頻監控系統，將前端各水庫、海塘、堤壩的視頻圖像、水文數據等通過3G無線網絡實時傳輸?shù)礁飨嚓P(guān)職能部門，供指揮人員及時掌握前線情況、采取應對措施、協調抗洪任務，真正體現防汛工作的數據化、智能化，使得防汛抗洪工作逐步從被動抗洪向主動防汛轉變，提高防汛抗洪決策的有效性和可靠性，對可能或正在發生的汛情、險情、災情進行動態監視，隨時了解現場情況，以便采取相應的預防和補救措施確保水庫、海塘安全運行，并對領導決策和減少洪水災害，緩解城市的防洪壓力，保障人民生命財產的安全具有重要意義。
一、系統拓?fù)鋱D
二、系統介紹
創世科技防汛3G無線視頻監控系統共包括五個部分：前端監控子系統、接地系統、網絡傳輸系統、客戶端、水利監控中心（可設置多個分控中心、總控中心）。
前端監控子系統
前端監控子系統主要包括創世科技的3G無線視頻編碼器、攝像機、水位探測器等。其中3G無線網絡視頻服務器作為核心設備，負責將攝像機采集的各監控點視頻圖像經過壓縮編碼后通過3G無線網絡上傳到監控中心，實現視頻的遠程觀看。水文探測器可以外接到3G無線視頻編碼器上，采集到的RS-232數據可以通過3G無線網絡傳輸?shù)奖O(jiān)控平臺，為水利專家提供一手資料，實現決策數據化。同時監控中心也可控制攝像機鏡頭的拉近、拉遠，焦距的放大、縮小以及控制云臺上下、左右和自動巡視等動作。
接地系統
考慮到大部分監控點都安裝在野外，在施工的時候要考慮到防雷，因此在每個監控點的前端安裝電源、監控設備的防雷模塊，并構建可靠的接地網，防止雷擊對設備造成的損壞。
網絡傳輸系統
通信網絡作為監控中心與各監控點進行信息交換的樞紐，是整個系統中的核心部分。前端攝像機采集的圖像壓縮、編碼之后通過3G無線網絡傳輸?shù)奖O(jiān)控中心。因此要求前端編碼設備具有很強的壓縮編碼能力、信道動態適配能力、以及針對無線信道設計的準可靠傳輸糾錯能力。
客戶端
被總控中心授權的用戶都可通過客戶端軟件、IE瀏覽器、3G智能手機、移動筆記本等多種方式進行視頻圖像觀看和控制。各用戶根據角色的不同，可擁有不同的權限，從而實現對各監視點圖像的觀看、錄像資料的查詢、下載、云臺的轉動等操作。
水利監控中心
基于網絡化的視頻監控技術，使得防汛監控中心的調度能力大大加強?？偙O(jiān)控中心負責對各分控監控點情況進行監控和管理?？偪刂行牡闹鳈C(jī)上，裝有創世科技的CreMedia分布式網絡監控平臺管理軟件，不但可以對任意一個分控中心下的監控點進行實時監控、查詢、回放，還可以實現統一的用戶管理、設備管理、故障管理、存儲管理等功能。分控中心可實現管理、存儲本地監控資料，同時在被分配權限的情況下也可監看其它地區的監控點情況。監控中心下的電視墻可實現最多64路監控畫面的同時閱覽，授權用戶使用PDA或者3G智能手機可在任意地點查看監控點視頻，整個系統真正實現分布式監控，集中化管理。

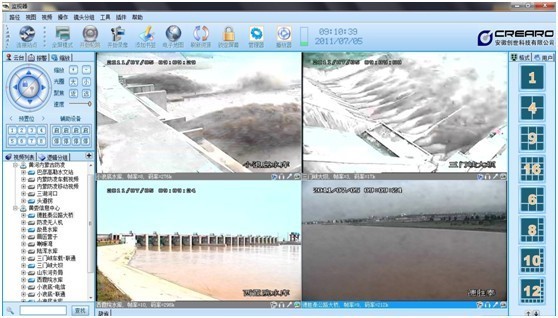

圖二：創世科技網絡視頻監控軟件CreMedia7.0截圖
防汛抗洪工作，由于水利信息化水平不高，以往的人工觀測數據誤差大，系統維護難，易造成重大事故。一旦遇上臺風等反常氣象，各大水庫、海塘、堤壩的防汛安全令人擔憂，同時也給城市防洪造成巨大壓力。
如何保證水庫、海塘、堤壩的安全，及時將水庫、海塘、堤壩等前端信息快速、準確、有效地傳輸?shù)椒姥纯购橹笓]中心，使各職能部門信息互通、行動配合、措施協調，既是防汛抗洪自身建設的要求，也是更好保護國家財產和人民生命安全，促進社會和諧的需求。
防汛3G無線視頻監控系統，將前端各水庫、海塘、堤壩的視頻圖像、水文數據等通過3G無線網絡實時傳輸?shù)礁飨嚓P(guān)職能部門，供指揮人員及時掌握前線情況、采取應對措施、協調抗洪任務，真正體現防汛工作的數據化、智能化，使得防汛抗洪工作逐步從被動抗洪向主動防汛轉變，提高防汛抗洪決策的有效性和可靠性，對可能或正在發生的汛情、險情、災情進行動態監視，隨時了解現場情況，以便采取相應的預防和補救措施確保水庫、海塘安全運行，并對領導決策和減少洪水災害，緩解城市的防洪壓力，保障人民生命財產的安全具有重要意義。
一、系統拓?fù)鋱D

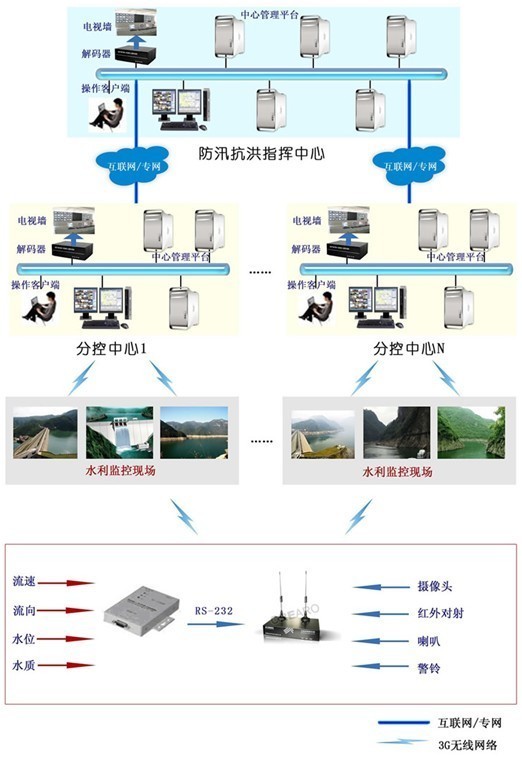

圖一：防汛3G無線視頻監控系統拓?fù)鋱D
二、系統介紹
創世科技防汛3G無線視頻監控系統共包括五個部分：前端監控子系統、接地系統、網絡傳輸系統、客戶端、水利監控中心（可設置多個分控中心、總控中心）。
前端監控子系統
前端監控子系統主要包括創世科技的3G無線視頻編碼器、攝像機、水位探測器等。其中3G無線網絡視頻服務器作為核心設備，負責將攝像機采集的各監控點視頻圖像經過壓縮編碼后通過3G無線網絡上傳到監控中心，實現視頻的遠程觀看。水文探測器可以外接到3G無線視頻編碼器上，采集到的RS-232數據可以通過3G無線網絡傳輸?shù)奖O(jiān)控平臺，為水利專家提供一手資料，實現決策數據化。同時監控中心也可控制攝像機鏡頭的拉近、拉遠，焦距的放大、縮小以及控制云臺上下、左右和自動巡視等動作。
接地系統
考慮到大部分監控點都安裝在野外，在施工的時候要考慮到防雷，因此在每個監控點的前端安裝電源、監控設備的防雷模塊，并構建可靠的接地網，防止雷擊對設備造成的損壞。
網絡傳輸系統
通信網絡作為監控中心與各監控點進行信息交換的樞紐，是整個系統中的核心部分。前端攝像機采集的圖像壓縮、編碼之后通過3G無線網絡傳輸?shù)奖O(jiān)控中心。因此要求前端編碼設備具有很強的壓縮編碼能力、信道動態適配能力、以及針對無線信道設計的準可靠傳輸糾錯能力。
客戶端
被總控中心授權的用戶都可通過客戶端軟件、IE瀏覽器、3G智能手機、移動筆記本等多種方式進行視頻圖像觀看和控制。各用戶根據角色的不同，可擁有不同的權限，從而實現對各監視點圖像的觀看、錄像資料的查詢、下載、云臺的轉動等操作。
水利監控中心
基于網絡化的視頻監控技術，使得防汛監控中心的調度能力大大加強?？偙O(jiān)控中心負責對各分控監控點情況進行監控和管理?？偪刂行牡闹鳈C(jī)上，裝有創世科技的CreMedia分布式網絡監控平臺管理軟件，不但可以對任意一個分控中心下的監控點進行實時監控、查詢、回放，還可以實現統一的用戶管理、設備管理、故障管理、存儲管理等功能。分控中心可實現管理、存儲本地監控資料，同時在被分配權限的情況下也可監看其它地區的監控點情況。監控中心下的電視墻可實現最多64路監控畫面的同時閱覽，授權用戶使用PDA或者3G智能手機可在任意地點查看監控點視頻，整個系統真正實現分布式監控，集中化管理。
圖二：創世科技網絡視頻監控軟件CreMedia7.0截圖
近年來，突發事件應急機制已成為我國應對各種自然災害的常態性手段，災區的信息公布、應急響應、應急處理、恢復重建及調查評估機制均需要在事件發生時第一時間啟動，實施防汛遠程視頻實時監控系統建設，構建3G無線視頻監控系統，可及時對可能或正在發生的汛情、險情、災情進行動態監視，隨時了解現場情況，以便采取相應的預防和補救措施確保水庫、海塘安全運行。對領導決策和減少洪水災害，緩解城市的防洪壓力，保障人民生命財產的安全具有重要作用。
