一、南方某市林火監控監測預警指揮系統簡介
南方某市林火監控監測預警指揮系統是科技防火、滅火的重要手段，它由林火視頻遠程監控、林火地理信息系統、應急綜合通訊指揮車、超短波通訊系統、網絡共享平臺系統和前導指揮車等項目組成，建有調度指揮中心一個、分中心二個、移動指揮中心一個、林火監控采集點十八個。移動指揮中心設有衛星通訊主站、視頻會議中心以及網絡傳輸平臺、超短波通訊中繼站和移動臺、包含公安350MHz頻段和民用頻段專網，于2007年立項，2009年上馬建設，目前該監控監測預警指揮系統已列入市政府應急中心應對安防和突發性事件處置的重要手段和設施。
二、選擇MOTOTRBO™數字對講系統的銷售策略
作為預警指揮系統重要組成部分的超短波通訊子系統采用的是摩托羅拉全新推出的常規數字對講通訊系統MOTOTRBO™。
該用戶早在97年6月就建立了多臺中繼基站通話的防火通信網絡，為全市林火的預防和撲救工作發揮了重要的作用，并在2005年進行了改造升級維護，為保護南方某市的森林資源提供了基本保障。但由于南方某市的經濟社會發展迅猛，使用各種無線電通訊設施的單位和個人越來越多，城市高樓林立的建筑密度不斷增大，并且有靠山上發展的趨勢，導致無線電頻率常常受到干擾影響和通話受阻，而對講機網絡通話質量越來越差，加上網絡設備經過10年來的不間斷使用，設備出現老化，配件耗損嚴重而影響正常運轉。在這種情況下，2005年該用戶根據市政府《關于進一步加強森林防火工作的通知》精神，全面落實科學發展觀，提高科技防火、滅火手段，決定建設預警指揮系統。我司由于一直以來為本用戶提供服務而受邀參加調研、編制《南方某市林火監控監測預警指揮系統項目建議書》并和用戶一道多次參加市發展和改革局評審立項研討會。由于新的指揮系統項目由林火視頻遠程監控、林火地理信息系統、應急綜合通訊指揮車系統、網絡平臺系統和通訊指揮調度系統組成，根據用戶提出使用的需求，參照戰平結合的需要，我們大膽提出采用IP互聯互通同頻同播的通訊方案，滿足用戶使用需要，并得到用戶的認同。適逢2009年最后審定會議時，摩托羅拉全數字專業對講機成熟推出，具有滿足用戶使用需求的各種功能，更加堅定了我們選擇數字化IP聯網的設想，并多次做用戶有關領導的工作，表明城市管理數字化、信息化的發展方向以及摩托羅拉專業對講機在全球領先的地位，鼓勵他們大膽決策，經綜合考量最后選定了MOTOTRBO™全數字化對講機通訊系統作為南方某市森林防火監控監測預警指揮系統的通訊平臺。
三、南方某市林防監控監測預警指揮對講通訊系統組網解決方案
（一）網絡組成概述
由于南方某市森林資源分布面廣、點多線長，主要分布在東部和西部，其林區跨度大，且地形地貌較為復雜。根據森林資源分布狀況和通訊信號的測試以及預警指揮調度功能的需求，我們提出采用MOTOTRBO™常規數字全IP互聯平臺同播通訊解決方案，并設置調度中心一個、分中心二個、固定中繼基站十一個（其中四個高山站點）、移動中心通訊中繼基站一個、前導指揮車三臺、移動手臺上百臺組成林火通訊網絡系統，滿足戰平使用需求。中繼基站選用XiR R8200，調度中心臺選用XiR M8268，手持臺選用XiR P8268。中繼基站和移動調度中心以及前導指揮車中繼臺全部采用IP網絡互聯，3個固定中繼基站采用Internet廣域網，8個固定中繼基站采用市政府網絡中心的外網互聯，移動指揮車中繼臺和前導指揮車中繼臺采用中國電信的3G無線網絡連接Internet實現全網互聯互通。

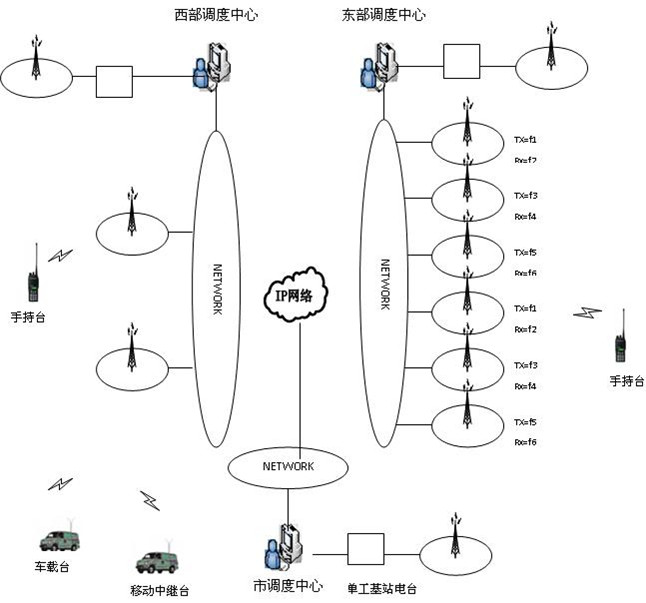

調度中心和分中心由調度臺計算機工作站和MOTOTRBO™基站組成，無線接入就近中繼基站，實現調度功能，系統網絡組織結構示意圖如下。
由于四個高山站點無交流市電和IP網線，我們采用了太陽能和風能發電的辦法解決供電問題，使用了摩托羅拉的5.8GHZ Canoppy無線寬帶接入系統實現山上與山下的傳輸，解決信號入網問題。
?。ǘ┕ぷ黝l率
由于基站設置站點的選擇具根據用戶需求而選取的，但又受到當?shù)氐牡匦蔚孛驳挠绊?，為了實現最佳的下行和上行信號覆蓋，根據需要獲取了3對雙工組網頻率，間隔為12.5KHz，使相鄰基站使用不同的頻率，避免同頻造成的干擾，跨區基站采用了頻率復用的辦法解決了頻率資源緊缺問題。
（三）實現用戶需求功能
1、系統功能
?。?）通話功能
組呼、私密呼叫、全部呼叫。
?。?）數字信令功能
遙斃對講機、遠程監控、對講機檢測、呼叫提示、緊急呼叫、掃描、漫游。
