2.GQY可視化系統整體解決方案
為了進一步提高軌道交通運營管理水平，針對軌道交通運營調度業務應用需求，遵循分散控制、集中管理的設計原則，GQY研發設計出由中央級路網控制中心到線路控制中心的全套可視化解決方案。目前已經在鐵路、地鐵、輕軌的控制室廣泛應用。
GQY可視化系統采用先進的并行圖像處理技術，多通道系統架構，支持SCADA系統和ATS系統超高分辨率圖像，支持高清數字視頻、海量數字視頻接入并兼容傳統模擬復合視頻、RGB信號等多種信號。
GQY獨創的信號傳輸多通道冗余設計，能夠保證整套系統7X24小時不間斷工作。
目前成功案例有：廣州地鐵應急平臺、天津輕軌調度指揮中心、上海地鐵控制中心、北京地鐵小營控制中心、城際快速廣佛線等。
一、軌道交通可視化管理顯示需求與解決方案
1.多種應用系統集中接入、統一顯示及分區管理
GQY多屏拼接控制器與圖像管理軟件，均支持Windows、UNIX操作系統，支持網絡環境，遵循TCP/IP及X11協議，通過以太網接口支持網絡、RGB、模擬視頻等信號集中接入，從而將全線行車、電力、環控等常規系統運行狀態及各站的CCTV視頻監控，都集中接入到控制室并顯示在大屏幕上指定區域。
GQY多屏拼接控制器能夠驅動整個投影陣列的超大分辨率疊加，實現整個投影陣列各路信號的組合顯示，支持幾百萬甚至兆萬級的顯示像素。全屏可作為統一邏輯屏形成一個超大桌面，同時，全屏可任意分配多個虛擬功能區，通過圖像管理軟件設置不同權限從而使各個專業人員獨立控制本應用區域的內容顯示。用戶如遇應用改變，只需通過使用簡單界面設置即可改變分區的屏數，無需物理改變接線。切換操作方便、快捷。
2.超大面積高分辨率實時動態顯示
軌道交通控制中心集實時信息收集、傳遞、處理、顯示于一體，用戶多種應用系統上屏顯示信息多為二維、三維動態高分辨率圖像，其顯著特點是：信息量大、實時顯示處理要求高、應用系統要求能以開窗方式在任意位置進行顯示、移動、縮放和切換。
GQY可視化管理系統，可采用多屏拼接控制器直接運行ISCS系統、SIG系統等圖形應用系統客戶端軟件，通過TCP/IP協議連接到各應用系統服務器，獲得圖形顯示數據；也可采用X11協議，通過網絡將ISCS、SIG等應用系統遠程顯示客戶端軟件畫面，利用底圖加速服務器，直接可生成億萬級像素超高分辨率矢量應用圖形；還可采用應用服務器方式，使各類應用系統在各自應用服務器上形成超高分辨率圖像，并通過圖像通道傳輸給多屏拼接控制器直接顯示，滿足各類應用系統超大分辨率的高速顯示要求。
二、軌道交通可視化管理顯示信號解決方案
信號系統（SIG）中列車自動行車監控系統（ATS）顯示功能及顯示方案

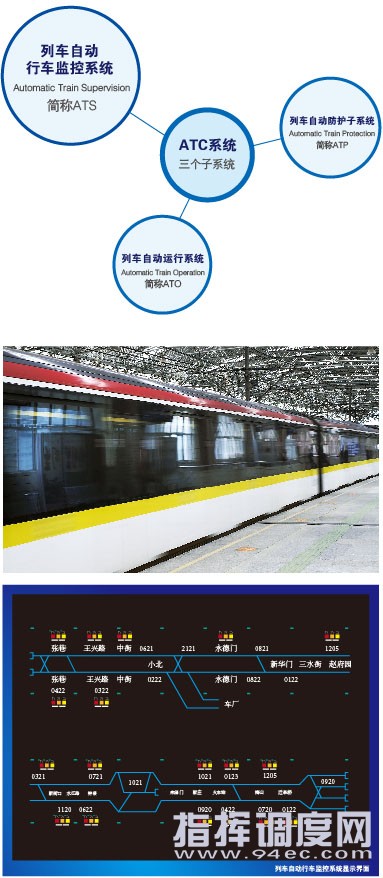

軌道交通信號系統是保證列車運行安全，實現行車指揮和列車運行現代化，提高運輸效率的關鍵系統，由列車自動控制系（Automatic Train Control，簡稱ATC）組成。
