2、平臺搭建方案描述
1）指揮中心端：
指揮中心架選擇高點架設接收天線，接收機可放置于指揮中心機房。接收機可輸出標準模擬音視頻信號，用于連接大屏幕或者硬盤錄像機。
特別注意：增加天線的架設高度，可有效提高無線信號的覆蓋距離
|
|
設備清單
|
設備規格
|
使用數量
|
備注
|
|
BHUSYSTEM 3420-R
|
無線接收機
|
一臺
|
|
|
BHU SYSTEM玻璃鋼全向天線
|
10dB
|
一根
|
|
|
指揮中心大屏幕
|
用戶自備
|
用戶自備
|
|
|
硬盤錄像機
|
用戶自備
|
用戶自備
|
|
|
2）車載端
|
設備清單
|
設備規格
|
使用數量
|
備注
|
|
BHUSYSTEM 3420-S
|
大功率無線發射機
|
一臺
|
|
|
BHUSYSTEM車載天線
|
車載吸盤天線，5dB
|
一根
|
|
|
車載攝像機或手持DV
|
用戶自備
|
一臺
|
|
|
|
3）單兵背負系統（用戶可選）：
一旦進入狹窄地段，巡邏車無法進入，通過專門人員攜帶背負式發射機進入現場，將現場實時圖像通過車載中繼傳送回指揮中心，很好的解決了巡邏車無法在狹窄地段獲取現場視頻的問題。
“單兵背負型”是小功率非視距移動傳輸設備。發射機集天線、功放、數字調制、視音頻壓縮一體化，使用兩塊電池，連續使用時間超過4小時，功率最大可調至5W。
|
設備清單
|
設備規格
|
使用數量
|
備注
|
|
BHU SYSTEM 3420-SA
|
單兵背負發射機，含電池
|
一臺
|
|
|
BHU SYSTEM 3420-R
|
無線接收機
|
|
|
|
手持?jǐn)z像機
|
用戶自備
|
一臺
|
|

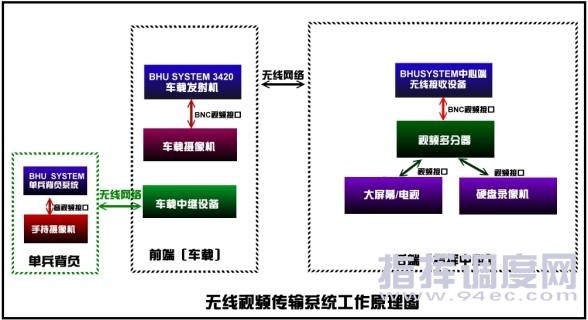

3、設備工作示意圖
單兵設備提供視頻輸入接口與攝像機連接，將攝像機的音視頻通過視頻服務器編碼轉成數字信號，再通過無線網絡傳輸?shù)揭苿油ㄐ跑?，通過移動通信車上的中繼設備傳輸?shù)街笓]中心。
|
方案的優勢
設備架設方便，可隨時拆卸
支持點對點、中繼方式，傳輸距離遠
支持高清晰度視頻傳輸
可實現城區復雜環境下的非視距傳輸
軍工品質穩定性高
附件一：BHU SYSTEM 3420系列介紹
