2 技術優勢及系統特點

　　2.1 技術優勢
　　a) 天地（常州）自動化股份有限公司（煤炭科學研究總院常州自動化研究院）是專業從事煤礦自動化和通信技術、產品的開發單位，是煤炭工業煤礦安全儀器儀表裝備的定點生產單位。
　　b) KXT23系列礦用IP網絡廣播系統無論是硬件還是軟件均為我公司按照煤礦的特點自主研發，且系統主要設備均為本安設備，適合井下任何環境下使用。

　　2.2 系統特點
　　a) 功能先進
　　可對每個網絡終端獨立設置和控制，可單獨、分區、組合廣播，可任意組成區域廣播，播出不同的廣播內容，網絡終端設備可儲存預制廣播內容，定時自動播出，有自動分區、群發、直播、采播等功能。
　　b) 音質好、響度高
　　音頻廣播設備具有消除自激和靜噪設計，特別適用于煤礦井下的口語廣播和背景音樂播放。數字廣播的采樣頻率為44.1KHz、16Bit 的高質量音頻壓縮格式，而且采用純數字的傳輸方式，在制作、處理、傳輸過程中不會產生噪音累積，引起信噪比下降而導致信號劣化；而且錯誤率相當?shù)蜕踔潦强梢员苊獾模虼丝梢远啻螐?fù)制和傳輸，不論怎么編輯、處理都不會產生額外的噪聲。終端頻響范圍為100Hz-10kHz，功放不失真輸出功率為5W，響度不低于105dB。
　　c) 接口多樣
　　具有目前煤礦井下通用擴音裝置的接口。
　　具有電話接口，可與調度交換機或行政交換機連接。
　　具有多路音頻接口，可連接DVD、收音機、電視機等任何音源。
　　d)響應快速
　　無論終端工作在放音、廣播狀態，用戶按“講話鍵”即可與調度員通話，支持多用戶同時和調度員通話。
　　調度員只需一個操作即可和終端用戶通話。特別適合緊急情況下的擴音廣播。在平時該系統也是調度電話、無線通信、井下擴音電話等其他通信設備的補充，對日常生產可發揮積極作用。
　　e)使用范圍廣
　　井下設備為礦用本安型設備，而非隔爆兼本安型設備，可用于煤礦爆炸性氣體環境，特別是工作面、順槽等危險區域。

　　3 設計原則

　　KXT23礦用IP網絡廣播系統方案設計遵循以下原則：
　　3.1 先進性、成熟性
　　使用先進、成熟、實用和具有良好發展前景的技術，使得整個系統既能滿足當前的需求，又能適應未來的發展。
　　3.2 可靠性、安全性
　　系統在硬件選型、線路、支撐環境及結構上都選用了高質量的材料，并采用了先進的防火墻技術，以確保安裝的擴音終端、接口與布線系統，能適　　應煤礦井下高溫、高濕、瓦斯等嚴格的工作環境，實現了系統穩定。
　　3.3 易操作性
　　以易于使用的圖形人機界面功能，為信息共享與交流、信息資源查詢與檢索等提供了有效的工具。
　　3.4 實時性
　　終端和接口接收的信息和音頻服務器顯示快速反映，充分滿足實時性的需求。
　　3.5 完整性
　　提供與各種外界系統通信的功能，確保信息的完整性并充分利用在整體系統的運作上。
　　3.6 可查詢性
　　讓使用者能隨時查詢信息。
　　3.7 互聯性和擴展性
　　充分考慮將來需求的空間，所提供的系統平臺與技術充分配合未來功能及擴充項目的需求，以避免將來重復的投資。標準化、結構化、模塊化的設計思想貫徹始終，奠定了系統開放性、可擴展性、可維護性、可靠性和經濟性的基礎。
　　3.8 經濟性
　　在一定的資金資源下，盡可能有效地利用資金，以適當?shù)耐度?，建立一個盡可能高水平的、完善的監測系統。所有設備的選型配置和采購訂貨，堅持性能價格比最優的原則，同時兼顧供貨商的資信度和維修服務能力。
　　4 設計標準
　　GB3836.1－2000  爆炸性氣體環境用電氣設備 第1部分：通用要求
　　GB3836.2－2000  爆炸性氣體環境用電氣設備 第2部分：隔爆型“d”
　　GB3836.3－2000  爆炸性氣體環境用電氣設備 第3部分：增安型“e”
　　GB3836.4－2000  爆炸性氣體環境用電氣設備 第4部分：本質安全型“i”GB/T9813－2000 微型計算機通用規范
　　GB/T2887-2000  電子計算機場地通用規范
　　AQ6201-2006 《煤礦安全監控系統通用技術要求》
　　MT209－90  煤礦通信、檢測、控制用電工電子產品通用技術要求
　　MT210－90  煤礦通信、檢測、控制用電工電子產品基本試驗方法
　　MT/T286-1992  煤礦通信、自動化產品型號編制方法和管理辦法
　　MT/T772－1998 煤礦監控系統主要性能測試方法
　　MT/T899－1999 煤礦用信息傳輸裝置通用技術條件
　　MT/T 1004 煤礦安全生產監控系統通用技術要求
　　MT/T 1008-2006 煤礦安全生產監控系統軟件通用技術要求

　　5 系統組成

　　KXT23礦用IP網絡廣播系統由網絡廣播控制主機（音頻服務器）、KXT23.1礦用IP網絡廣播終端、KXT23.2礦用IP網絡廣播接口、KXT22.1礦用通信和信號裝置主機、KXT22.2礦用通信和信號裝置分機及電源、電纜、光纜等組成。

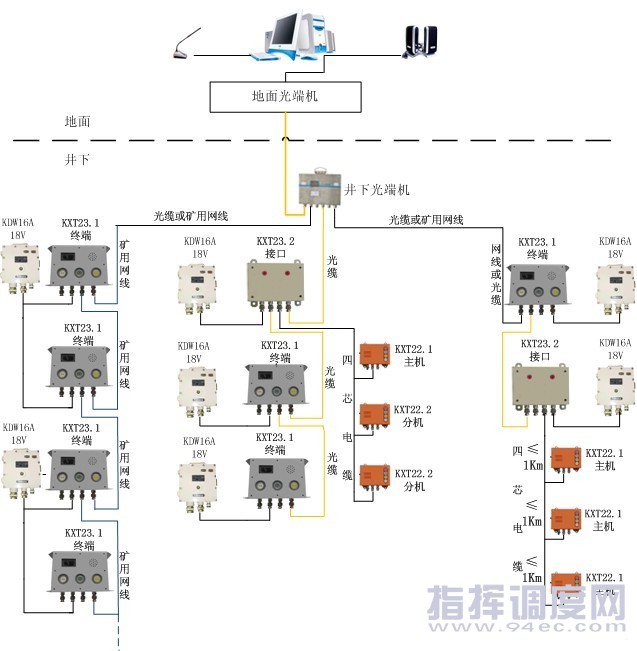

系統主傳輸通道采用光纜傳輸。如圖：
　　5.1 IP網絡廣播控制主機（音頻服務器）

　　IP網絡廣播控制主機(音頻服務器)是KXT23礦用IP網絡廣播系統的控制中心，完成終端管理、音頻管理等管理功能，為各網絡終端、接口等提供數據交接服務，為各網絡終端提供定時播放和實時廣播控制服務。根據音頻服務器的調度，對即將傳輸?shù)礁鲝V播終端的音頻流數據進行非壓縮數字音頻數據處理，保證音頻服務器以CD 質量的高比特率與終端進行數據同步，實時處理節目信號。
　　IP網絡廣播控制主機(音頻服務器)實現功能：
? 全數字化的公共廣播主控機，基于TCP/IP 協議的網絡上運行；
? 多路模擬音頻信號輸入、輸出及TCP/IP 網絡數字信號輸出，兼容任意傳統模擬廣播設備轉換；
? 近乎完美的CD音頻效果；
? 終端、接口及傳統的廣播設備相結合所組成網絡廣播系統，可實現網絡化背景音樂播放、定時、分區、尋呼、對講（包括點對點或點對多，可訂做成多方通話）等強大功能；
? 完善的實時監聽功能，可監聽終端的現場環境；
? 系統可將調度員對終端用戶的講話形成錄音文件進行存儲，以便查詢。
