本次推出的應急指揮調度系統可以分別支持有線、無線網絡設備，分別為：
有線網絡：IP網絡、PSTN網絡、擴音廣播網絡等等；
無線網絡：3G移動網絡、集群對講網絡等；

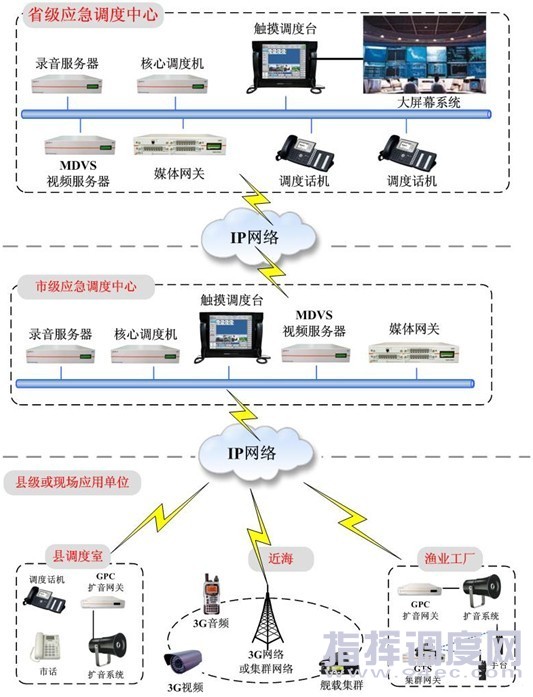

整套系統的連接拓撲圖如下圖所示：
4.1 省級應急調度中心
省級應急調度中心是海洋漁業管理中心指揮調度系統的指揮調度、管理和控制中心，一方面多媒體應急調度系統的所有核心平臺均部署在指揮中心的通信機房內，指揮調度操作平臺部署在指揮中心的指揮室內，另一方面指揮中心內部各個部門也需要部署調度終端。
核心平臺包括主調度服務器、錄音服務器、視頻服務器、PSTN媒體網關等設備，所有設備均采用19英寸標準機架式結構，采用統一規格；設備通過以太網接口接入到IP網絡上。
本次項目要求在應急指揮中心部署指揮調度臺。調度臺選用雙手柄觸摸屏調度臺，支持語音、視頻的調度。可在調度臺上實現調度座機、外線手機、小靈通等各種終端類型的定義，支持調度人員的圖標化定義，支持點擊呼叫、固定組會議、臨時組會議、觸發會議、公共會議室、固定組廣播、臨時組廣播、熱線、夜服等功能，并按照海洋漁業管理機構的組織架構和任務類型對成員進行分組。
4.2 市級應急調度中心
市級管理機構起到承上啟下的連接作用，市級管理機構按照工作處理流程，在接到省級單位下達的最新情況時，第一時間聯系本地區內相關縣級單位或工廠、船舶等漁業企業；縣級單位或企業在出現緊急情況時，也可在第一時間上報至市級管理中心，市級單位可按照事態嚴重級別進行分析，按照規定進行事態上報或本級單位自行處理。
市級調度中心為分擔省級主調度中心通信負擔，需在各市建立一套較小規模的從應急調度平臺，各個調度服務器參考省級調度中心配備，各個服務器通信能力均小于省級主調度中心設備。
4.3 縣級調度現場
由于縣級指揮調度規模較小，通過綜合考慮，在縣一級單位只配備調度終端與網絡對接設備，實現現場不同通信制式接入應急調度網絡，真正做到多網絡融合，通信無死角。
縣級調度室、工廠、企業、近海船舶內可部署3G通信終端、手機、集群手臺、IP調度話機等通信終端；為實現不同網絡的融合接入，需部署GTS集群對接網絡、GPC擴音廣播對接網關等設備。
